6ES CFI EXTEL MEMO - 09/2010 - V1
CABLEADO
Importante !
Si prueba el videoteléfono antes de instalarlo, no lo haga funcionar con la placa de la calle y el monitor en la misma habit-
ación, en caso contrario emitirá un sonido estridente desagradable (efecto Larsen).
a. Conexión del visiófono
Cables que deben utilizarse:
2 cables 6 /10e hasta 25 m
2 cables 1.5 mm
2
de 25 a 100 m

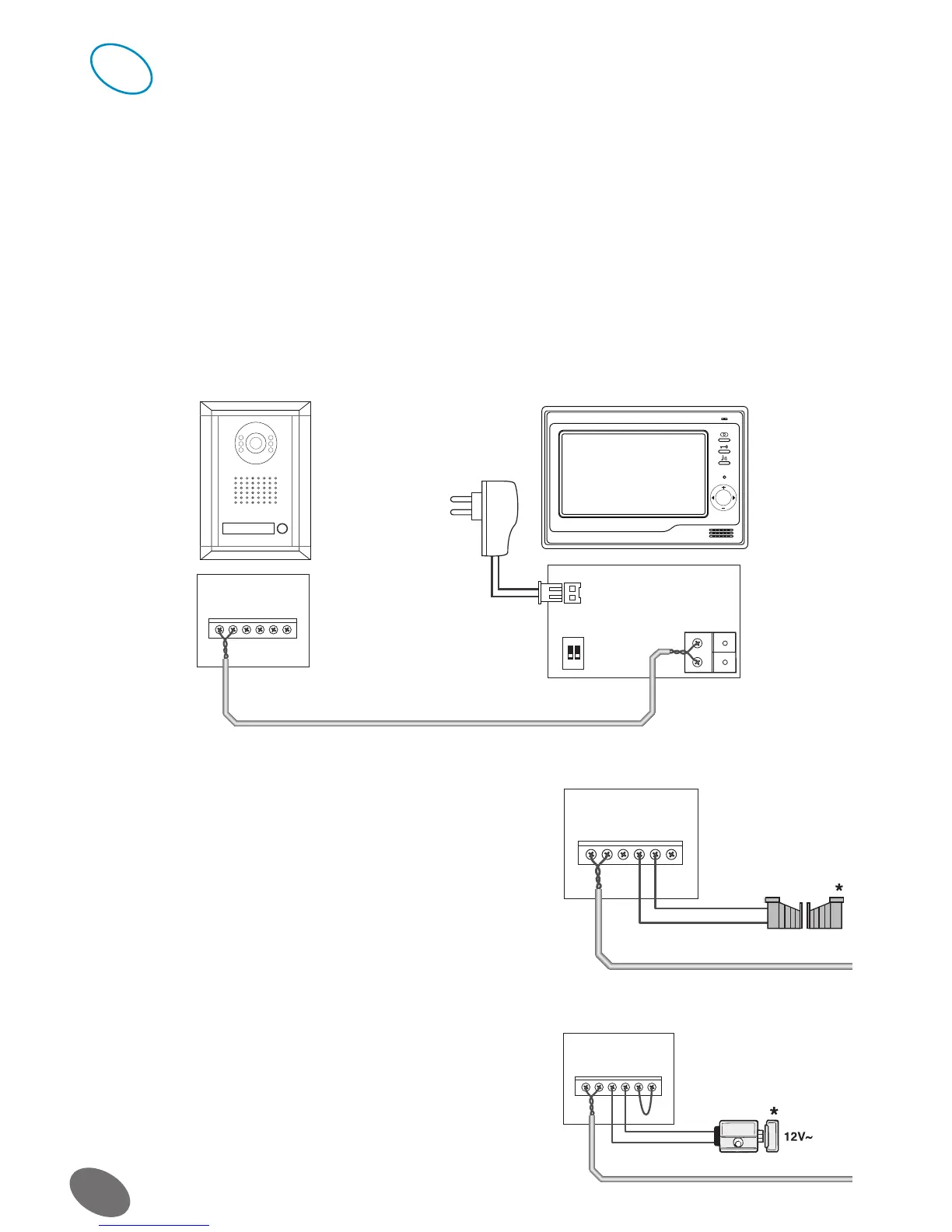

1. Conectar debidamente los cables respetando el siguiente esquema de cableado.
2. Para conectar la cámara, solamente son necesarios 2 cables para todas las funciones: timbre, imagen vídeo,
interfono y los mandos de apertura (cerradero y automatismo).
Atención : nunca deberán duplicarse los cables para aumentar la sección
b.
Conexión de una motorización de portal
Atención
: Esta función es utilizable si el monitor está alimentado.
c.
Conexión de un cerradero o cerrojo eléctrico
Atención
:
Esta función es utilizable si el monitor está alimentado.
5
'&
$&a
'&

21
%86
12
&20
3//
/
*1'
0(18
• Si la instalación está completada por un cerradero o una cerradura
eléctrica es necesario prever un puente entre los terminales “NO” y
“PL” de la placa cámara.
Conectar entonces el cerradero o la cerradura a los terminales
“GND” y “COM”
• Para el mando de un automatismo de portal conectar directamente los
terminales “COM” y “NO” en el mando pulsador de la tarjeta electró-
nica de su automatismo.
Es posible configurar el tiempo de cierre del contacto con el Dip1
al dorso del monitor
Dip1 posición OFF = 1 segundo/Dip1 en posición ON = 3 segundos
Dip 2 : no utilizado (dejar sobre OFF)
12
&20
3/
/
/
*1'
12
&20
3//
/
*1'
* opcion
* opcion
