10F CFI EXTEL TOPTEL200- 02/2010 - V1

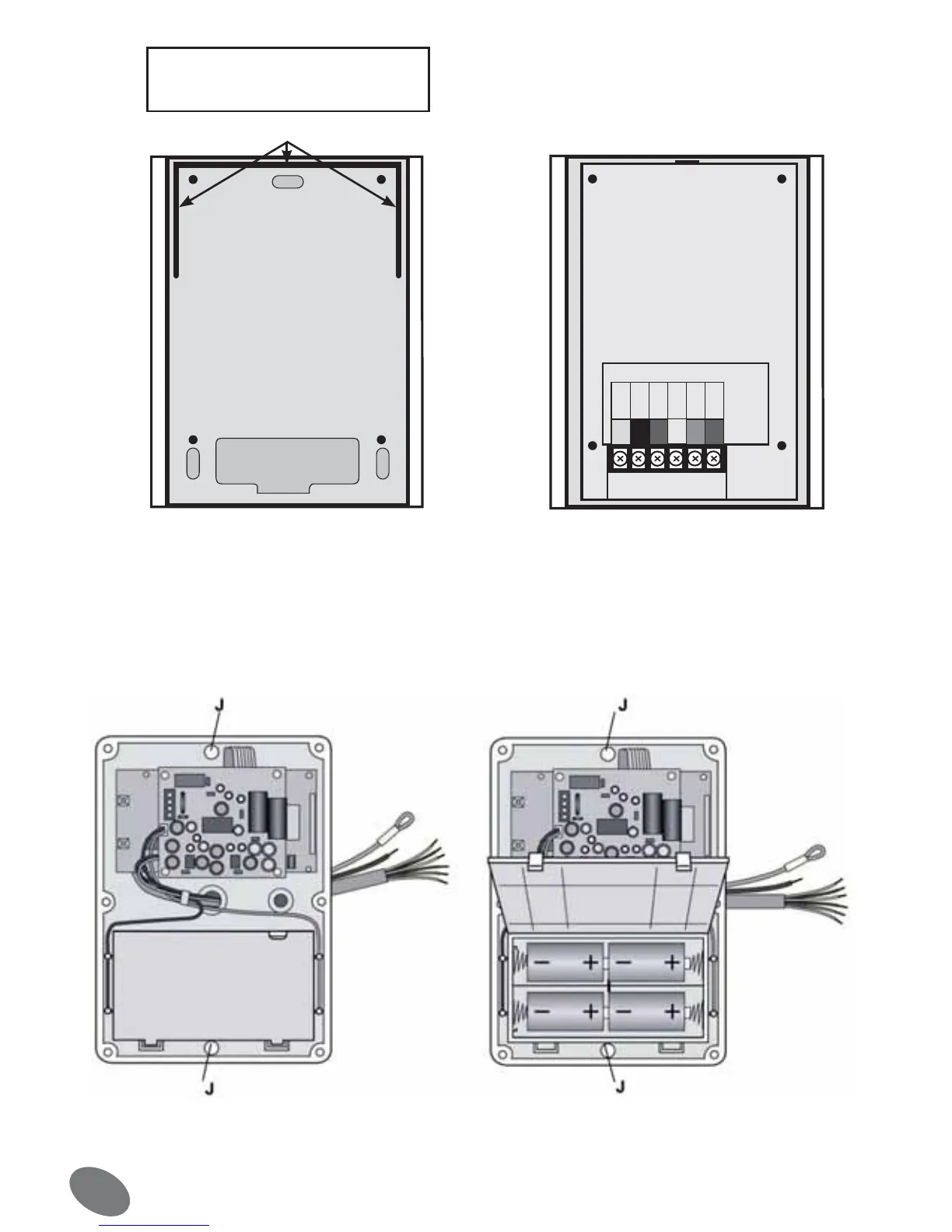

Pour terminer l’installation de la partie extérieure, insérer 4 piles 1,5 V- type LR 20, alcaline dans le
compartiment à piles du boîtier électronique, après avoir basculé la trappe, veillez à respecter la polarité
(fig. 7)
Attention : afin d’éviter un phénomène
de
condensation, le joint ne doit être posé que
sur la moitié supérieure de la boite (
C
).
Joint silicone
M
-
M
+
S
-
S
+
C
-
C
+
fig.5fig.4
M- blanc
M+ gris
S- rose
S+ violet
C- noir
C+ rouge
fig.6 fig.7
