• BOÎTIER ÉLECTRONIQUE
1 câble à 6 conducteurs et 2 fils sortent du boîtier. Le câble destiné au raccordement de platine doit être passé
par un trou traversant le pilier (il faut donc percer le pilier ou le mur en conséquent).
Les 2 autres fils (F) (un rouge et un noir) doivent par la suite être raccordés à la serrure ou à la gâche élec-
trique.
Important : la protection (V) du fil rouge ne doit être retirée qu’au dernier moment (lors du branchement sur
la gâche ou la serrure).
Une fois l’emplacement idéal déterminé :
Attention : En aucun cas, vous ne devez mettre les piles avant d’avoir complètement terminé l’installation
• PLATINE DE RUE
Conseil : il est recommandé de faire passer les câbles (celui de la platine de rue et celui de la gâche électrique)
dans une gaine de protection, afin de les protéger des chocs et des intempéries.
Ne pas couper le surplus du câble 6 conducteurs, afin d’éviter des problèmes d’oxydation ou de mauvais contacts.
Mieux vaut enrouler celui-ci sur lui-même entre le pilier et le boîtier électronique (fig. 1).
F
V
H
E
fig.2
A
C
E
D
B
F
F
fig.3

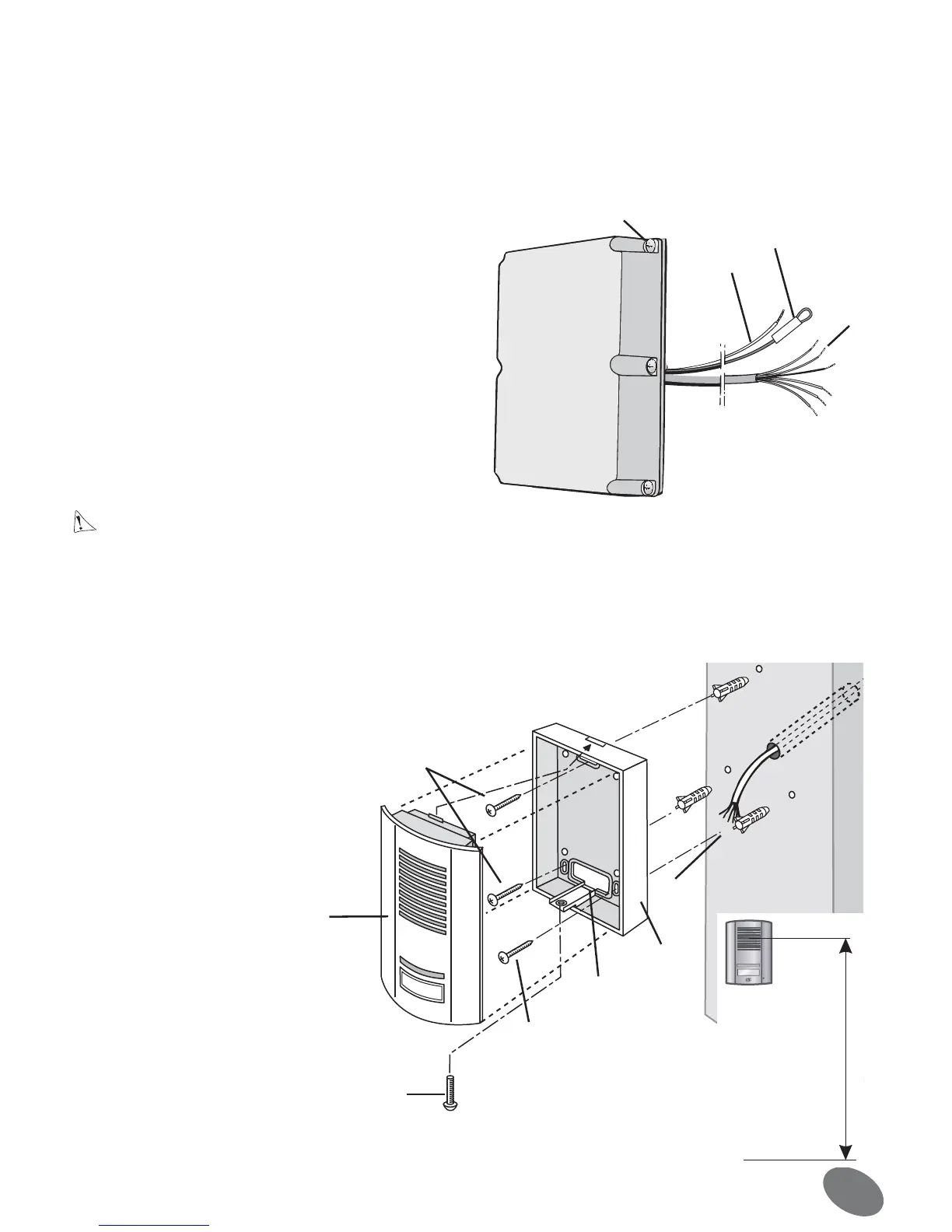

1 • Démonter le capot supérieur du boîtier en dévis-
sant les 6 vis cruciformes (H) (fig. 2).
Attention : ne pas toucher directement le circuit élec-
tronique et ne pas retirer la protection du fil rouge
2 • A l’aide de 2 vis fixer le boîtier grâce aux 2 trous
(J) situés en haut et en bas (fig. 6-7)
3 • Ne pas oublier de faire passer au préalable le
câble de raccordement à la platine de rue par le trou
du pilier
1• Dévisser la vis cruciforme (A)
2• Basculer la platine (B) vers
l’avant et la dégager par le bas
3• Afin d’éviter les infiltrations qui
ruissellent le long du mur, mettre
un joint silicone à l’arrière de la
boite
(C)
(fig. 4).
4•
Fixer, à l’aide des 3 vis
(F),
la boite
(C) au ras du mur, de façon à ce que
le trou (D)
se trouve en face du câble
(
E
).
5• Passer le câble de liaison.
6• Raccorder les 6 fils (E) à l’arrière
de la platine (fig. 5).
7• Remonter la platine, revisser la
vis (A)
P
