9PTCFI EXTEL TOPTEL200- 02/2010 - V1
• COXEIA ELECTRÓNICA
1 cabo de 6 condutores e 2 fios saem da caixa. O cabo que se destina à ligação da placa deve passar através de
um furo que passa de um lado ao outro do pilar (como tal terá de furar o pilar ou a parede). Os outros 2 fios (F)
(um vermelho e um preto) devem assim ligar-se à fechadura ou à chapa-testa eléctrica.
Importante: a protecção (V) do fio vermelho deve ser retirada apenas no momento em
que o fio vai ser preciso (aquando da ligação à chapa-testa ou à fechadura).
Depois de determinada a localização ideal:
Em caso algum você pode colocar as pilhas antes de ter terminado a instalação.
• Placa de rua
Conselho : aconselha-se a protecção dos fios (o da placa de rua e o da chapa-testa), a fim
de os proteger dos choques e das intempéries. Não cortar o que sobrar do cabo 6 condutores, a fim
de evitar problemas de oxidação ou de mau contacto. Mais vale enrolá-lo sobre si mesmo entre o
pilar e a caixa electrónica (fig. 1).
F
V
H
E

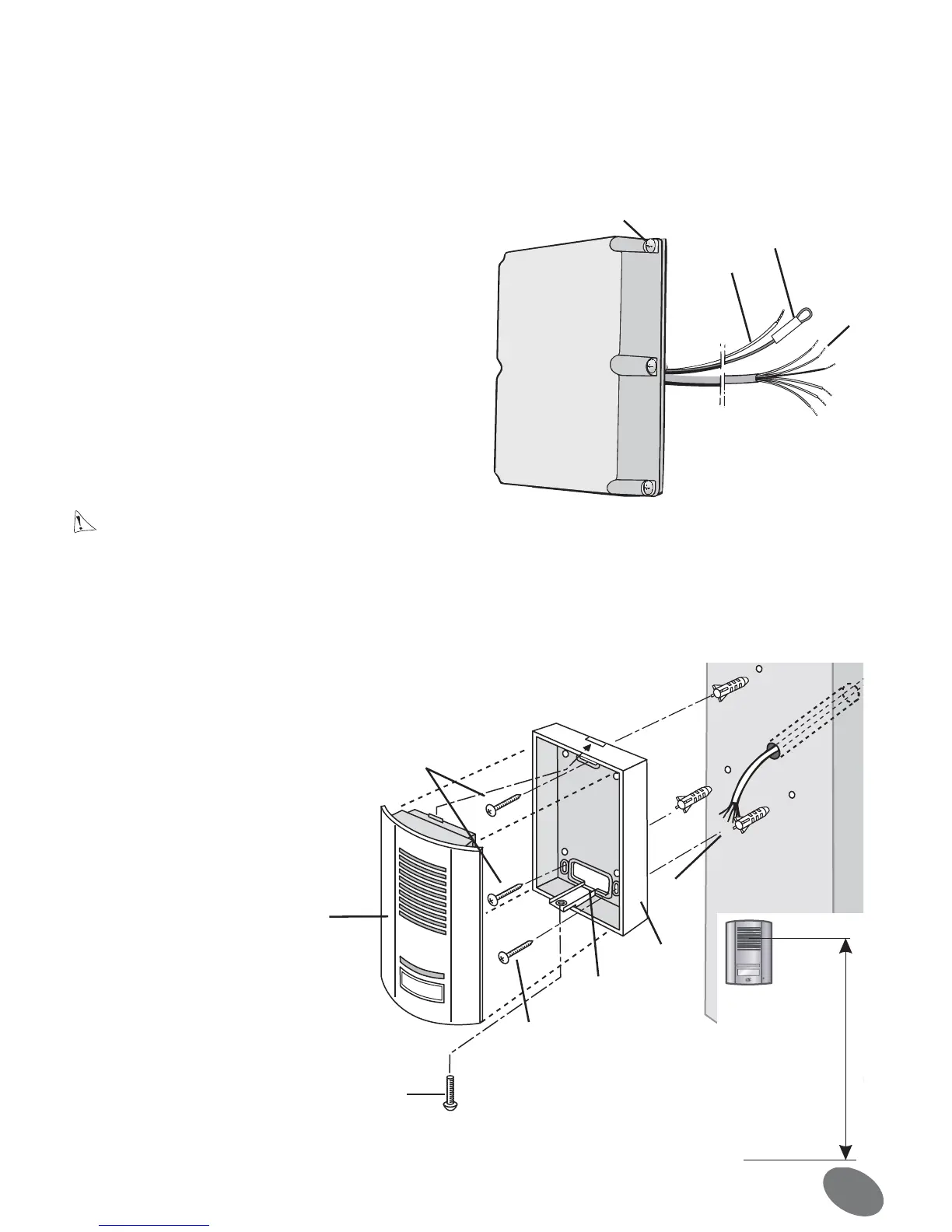

fig.2
A
C
E
D
B
F
F
fig.3
1• Desmontar a tampa superior da caixa desaparafu-
sando os 6 parafusos cruciformes (H) (fig. 2).
Atenção: não tocar directamente no circuito elec-
trónico e não retirar a protecção do fio vermelho (V)
2• Com a ajuda de 2 parafusos fixar a caixa nos dois
furos (J) situados em cima e em baixo (fig. 6-7)
3• Não esquecer que a primeira tarefa deve ser pas-
sar o cabo de ligação pela placa de rua através do
furo no pilar.
1• Desaparafusar o parafuso cruci-
forme (A)
2• Inclinar a placa (B) para a frente
e desencaixá-la por baixo
3• A fim de evitar infiltrações de
humidade que possam escorrer ao
longo da parede,
improvisar uma junta em silicone
por trás da caixa (C) (fig. 4).
4• Fixar, com a ajuda de 3 parafusos
(F), a caixa (C) ao nível da parede,
de forma a
que o furo (D) fique em frente ao
cabo (E).
5• Passar o cabo de ligação.
6• Ligar os 6 fios (E) por trás da
placa (fig. 5).
7•Tornar a montar a placa, aparafu-
sar o parafuso (A).
P
