10PT CFI EXTEL TOPTEL200- 02/2010 - V1

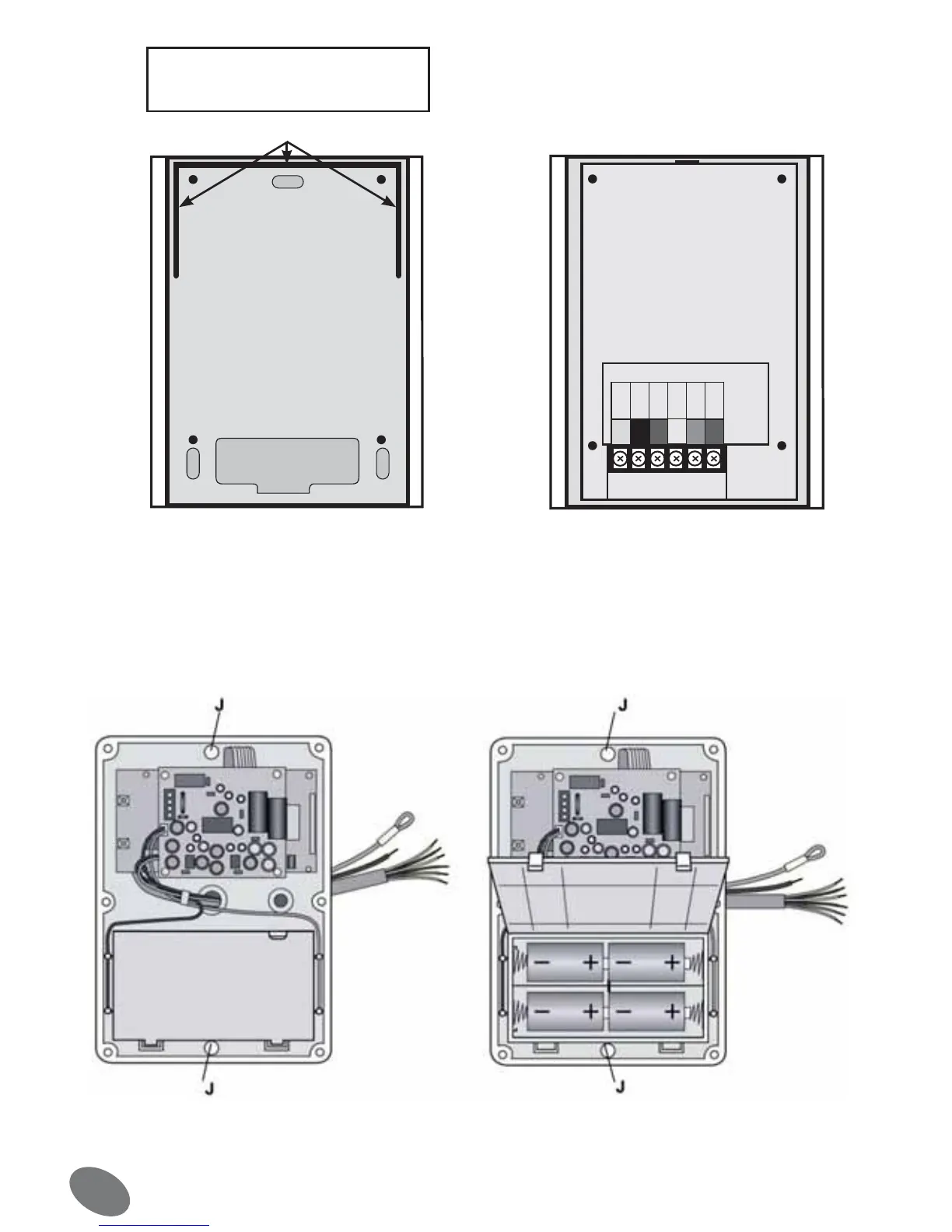

Para terminar a instalação da parte exterior, inserir 4 pilhas 1,5 V – tipo LR 20, alcalinas, no compartimento
das pilhas da caixa electrónica, depois de inclinar a patilha; verifique se respeitou a polaridade (fig. 7).
Atenção : a fim de evitar um fenómeno
decondensação, a junta deve colocar-se
apenas na parte superior da caixa (C).
Junta em silicone
M
-
M
+
S
-
S
+
C
-
C
+
fig.5fig.4
M- branco
M+ cinzento
S- cor de rosa
S+ violeta
C- preto
C+ vermelho
fig.6 fig.7
