65
1
2

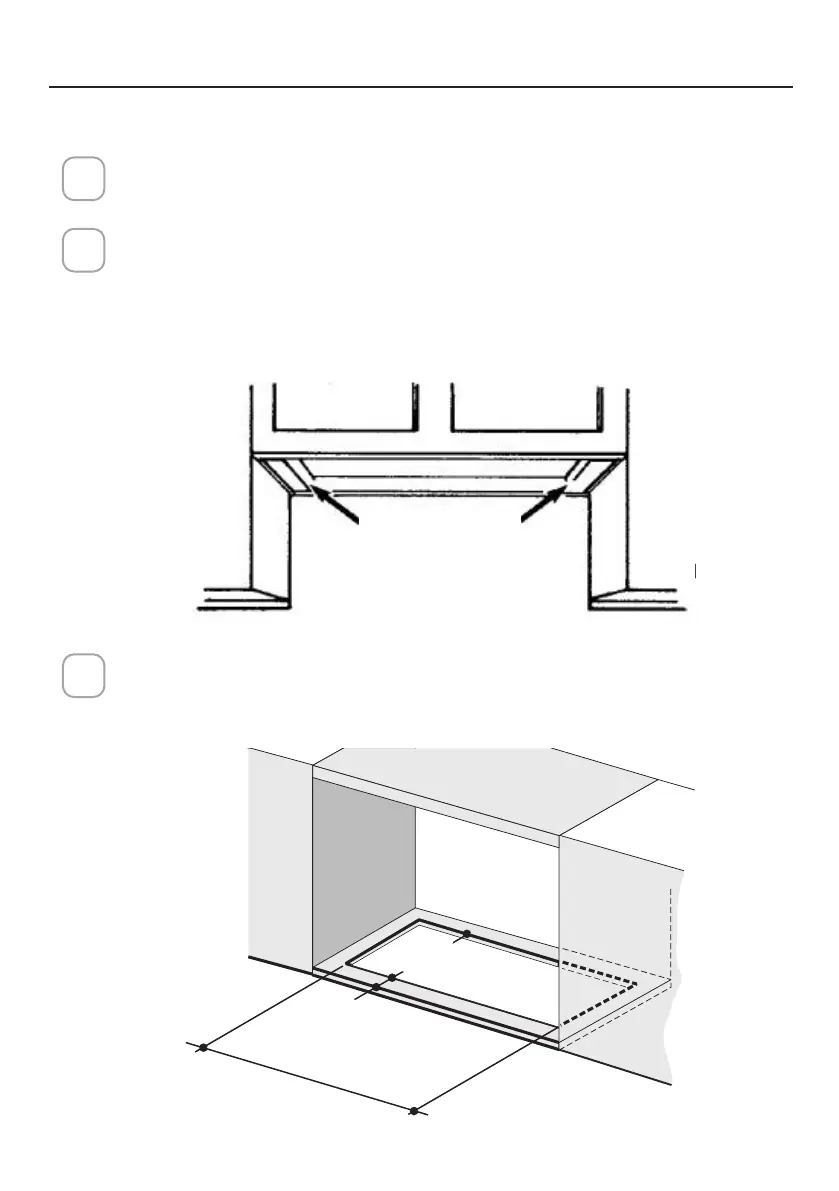

La Campana puede ser instalada directamente en la parte inferior
del armario.
Si la parte inferior del armario está empotrada, es necesario instalar
bloques de madera para asegurar la alineación adecuada con la
parte inferior del armario.
Los bloques de madera deben estar al ras o empotrados 1/16" a
1/8" dentro del fondo del armario como se muestra.
20 1/16"
9/16"
FIJACIÓN DE LA CAMPANA AL ARMARIO
PREPARACIÓN DEL ARMARIO
Cree un recorte en la parte inferior del armario como se muestra en
la ilustración.
3
CAMPANA EXTRACTORA DE 24"
15
14
1
33
The Hood can be installed directly on the underside of the cabinet.
Create a cut out in the bottom of the cabinet as shown in the
illustration.
20 1/16"
9/16"
RANGE HOOD 24"
24"
9/16"
RANGE HOOD 30"
Remove the grease filters by pushing the release tab towards the
back of the hood.
44
SNAP-ON FITTING
tiras de ltro de madera
CAMPANA EXTRACTORA DE 24"
