171
3. Conectaţi firul de verificare roşu la anodul diodei pe care doriţi să o verificaţi, iar firul de verificare negru la catodul
diodei.
4. Pe ecran se va afişa căderea de tensiune directă aproximativă a diodei. În cazul în care conexiunea este inversată,
pe ecran se va afişa simbolul „OL”.
Măsurarea ciclului de funcţionare
1. Conectaţi firul de verificare negru la borna „COM”, iar firul de verificare roşu la borna „ ”.
2. Reglaţi comutatorul de domenii în poziţia Duty.
3. Conectaţi firele de verificare la sursa de semnal pe care doriţi să o verificaţi.
4. Citiţi valoarea afişată.
Observaţie:
1. Tensiunea semnalului de intrare trebuie să fie un curent de vârf între 3 V şi 50 V. În cazul în care tensiunea este prea
mică, efectuarea măsurătorii este imposibilă. În cazul în care tensiunea depăşeşte un curent de vârf de 50 V, precizia
valorii afişate poate depăşi domeniul de precizie garantat.
2. În cazul în care frecvenţa semnalului de intrare este prea mică, stabilitatea valorii afişate va scădea.
3. Polaritatea tensiunii de intrare trebuie să fie corectă; în caz contrar, efectuarea măsurătorii va fi imposibilă.

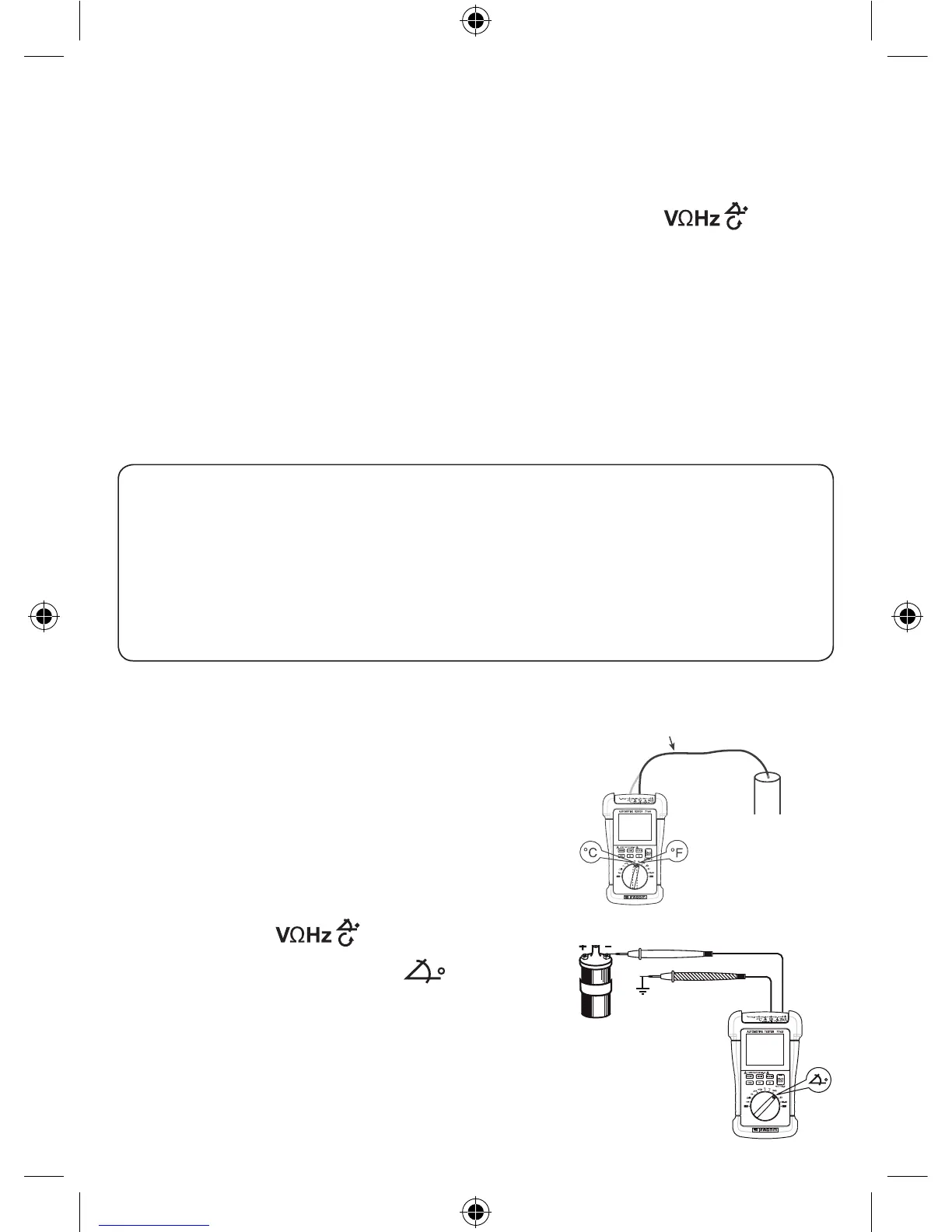

Măsurarea temperaturii (Figura 5)
1. Conectaţi mufa negativă „–” a termocuplului tip K la borna „COM”, iar
mufa pozitivă „+” a termocuplului tip K la borna „A°C°F”.
2. Reglaţi comutatorul de domenii în poziţia °C sau °F.
3. Conectaţi capătul termocuplului la obiectul pe care doriţi să-l
verificaţi.
4. Aşteptaţi până când valoarea citită se stabilizează, apoi citiţi valoarea
de pe ecran.
Măsurarea unghiului de închidere
(Figura 6)
1. Conectaţi firul de verificare negru la borna „COM”, iar firul de
verificare roşu la borna „ ”. (Observaţie: Polaritatea firului
roşu este pozitivă „+”.)
2. Reglaţi comutatorul de domenii în poziţia .
3. Apăsaţi butonul „SELECT”, până când va apărea numărul de
cilindri ai motorului pe care doriţi să-l verificaţi. (Aparatul afişează
numărul de cilindri, urmat de „CYL”.)
4. Conectaţi firul de verificare negru la pământ sau la borna negativă
a bateriei, iar firul de verificare roşu la borna de joasă tensiune a
distribuitorului sau la borna negativă a bobinei de inducţie.
5. Porniţi motorul şi citiţi valoarea afişată pe ecran.
OBSERVAŢIE :
Pentru a evita posibila deteriorare a aparatului şi a altor echipamente, reţineţi că,
deşi aparatul este conceput pentru o plajă de utilizare între -20oC şi +1.000oC, respectiv -40oF şi
1.832oF, termocuplul tip K furnizat împreună cu aparatul este conceput pentru o plajă de utilizare de
până la 250oC. Pentru temperaturi care depăşesc acest interval, utilizaţi un termocuplu conceput
pentru temperaturi mai mari.
Termocuplul tip K furnizat împreună cu aparatul este oferit cadou. Acesta nu este profesional şi poate
fi utilizat numai pentru măsurători de referinţă care nu au o importanţă critică. Pentru măsurători
precise, utilizaţi un termocuplu profesional.
Figura 6
Bobină de inducţie
Priză de
pământ
Termocuplu tip K
Obiect
Figura 5
