2. Во избежание повреждений батареи не закорачивать гнезда батареи во время подсоединений.
3. Во избежание ошибки измерения, вызванной диагностическим выводом, убедиться, что сопротивление каждого
диагностического вывода (с зажимом) меньше 50 Ом. (На два диагностических вывода – один зажим)
4. Перед началом измерений проверить состояние плавкого предохранителя прибора.
Порядок измерения:
1. Установить переключатель диапазонов в положение
Bat. mΩ.
2. Вставить штекеры двух красных диагностических выводов в два гнезда " ", штекеры двух черных диагностических
выводов – в два гнезда " " (см. Рисунок 8).
3. Удалить оксидную пленку с поверхности клемм аккумулятора.
Закрепить красный зажим на положительной клемме аккумулятора, черный зажим – на отрицательной клемме (Рисунок 8).
Примечание: Для получения точных результатов измерения губки каждого зажима не должны соприкасаться (Рисунок 8).
4. Нажать кнопку
"TEST".
Появляется индикатор " ", указывающий, что выполняется измерение внутреннего
сопротивления. Прочесть показание на дисплее.
Если внутреннее сопротивление цепи больше 4000 мОм, встроенный зуммер издает звуковой сигнал.
5. Для прекращения измерения:
Если на шаге 4 быстро нажать кнопку
"TEST",
на дисплее появляется индикатор " ", указывающий, что внутреннее
сопротивление измеряется в режиме фиксированного времени. Приблизительно через 60 секунд индикатор " "
исчезает, и измерение внутреннего сопротивления автоматически прекращается.
Если на шаге 4 для начала измерения внутреннего сопротивления нажать и удерживать кнопку "TEST" дольше двух
секунд, на дисплее появляется индикатор " ", указывающий, что измерение может выполняться неограниченно долго.
Процесс измерения не прекращается до повторного нажатия кнопки
"TEST".
Каждые 10 секунд после начала измерения внутреннего сопротивления встроенный зуммер издает звуковой сигнал для
напоминания о том, что осуществляется измерение.
Для прекращения процесса измерения внутреннего сопротивления в любой момент можно нажать кнопку
"TEST".
Примечание:
1. Внутреннее сопротивление аккумулятора не является постоянным. На его величину влияют температура, степень
зарядки, фактор старения и проч.
2. Пока мультиметр не будет правильно подключен к аккумулятору и на дисплее не появится индикатор " ",
любые показания на дисплее бессмысленны и бесполезны.
3. Во время измерения показания на дисплее могут немного меняться. Это обычное явление, так как внутреннее
сопротивление аккумулятора не очень стабильно.

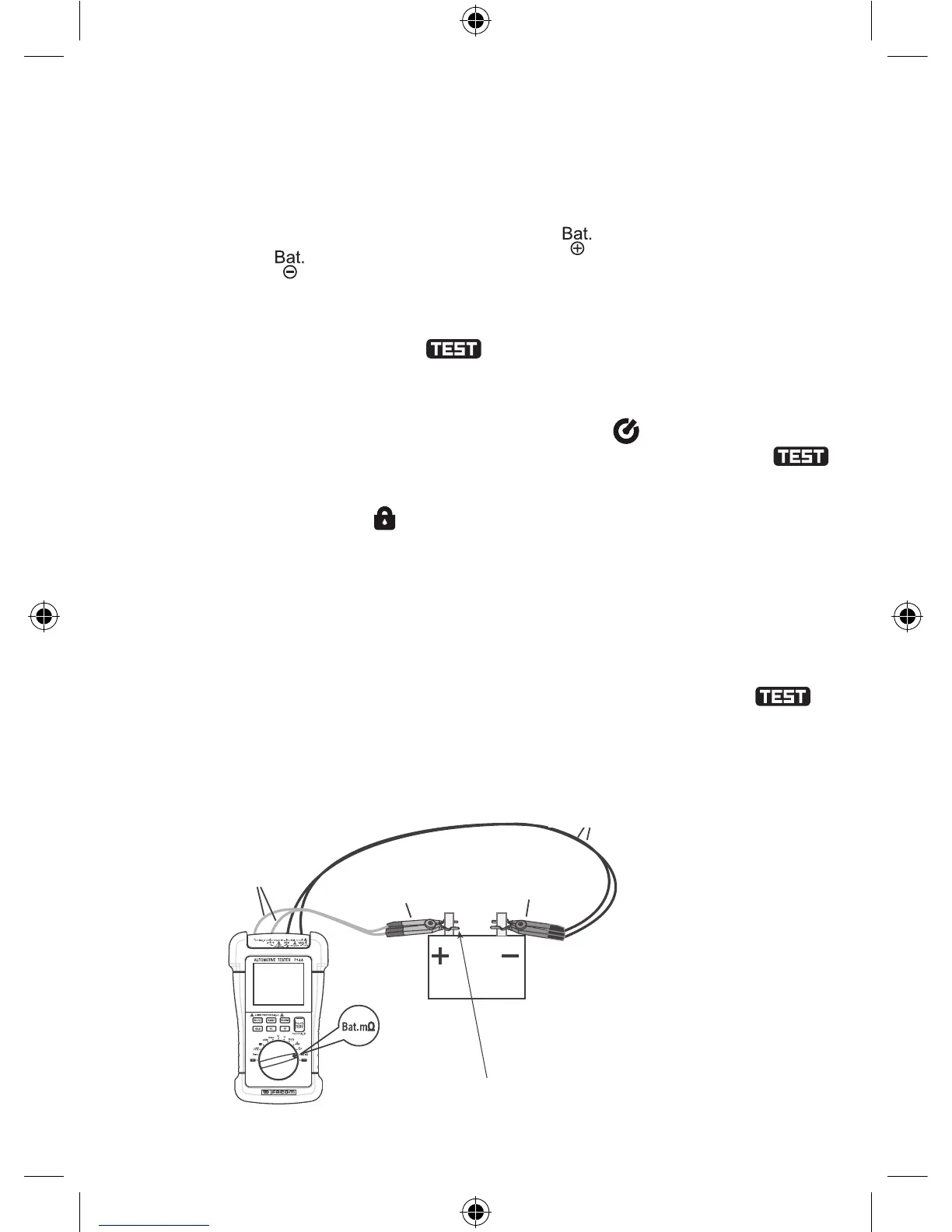

Рисунок 8
Черные
диагностические
выводы
Красные
диагностические
выводы
Красный зажим
Черный зажим
Губки зажима не должны
соприкасаться
