Misurazione frequenza
1. Collegare il conduttore di test nero al terminale "COM" e il conduttore di test rosso al terminale " ".
2. Impostare il selettore di range nella posizione
Hz.
3. Collegare i due conduttori di test attraverso il circuito o il carico che deve essere testato.
4. Leggere la lettura.
Nota* : La tensione del segnale di input deve essere compresa tra 500mV rms e 20V rms. Se la tensione supera i 20V rms, la precisione
dellaletturapuòessereesternaalrangediprecisionespecificato.
Test diodo
1. Collegare il conduttore di test nero al terminale
"COM" e il conduttore di test rosso al terminale " ". ( Nota: La polarità
del conduttore rosso è positiva
“+”. )
2. Impostare l’interruttore range nella posizione , quindi premere il pulsante
"SELECT" fino a quando il simbolo " "
viene visualizzato sul display.
3. Collegare il conduttore di test rosso all’anodo del diodo che deve essere testato e il conduttore di test nero al catodo del diodo.
4.Ildisplaymostralacadutaditensioneprevistaapprossimativamentedeldiodo.Selaconnessioneèinvertita“OL”saràvisualizzato
sul display.
Misurazione del ciclo di servizio
1. Collegare il conduttore di test nero al terminale "COM" e il conduttore di test rosso al terminale " ".
2. Impostare il selettore di range nella posizione
Duty.
3. Collegare i due conduttori di test alla fonte del segnale che deve essere testata.
4. Leggere la lettura.
Nota :
1. La tensione del segnale di input deve essere compresa tra il picco di 3V e di 50V. Se la tensione è troppo bassa, sarà impossibile effettuare
lamisurazione.Selatensionesuperailpiccodi50V,laprecisionedellaletturapuòessereesternaalrangediprecisionespecificato.
2. Se la frequenza del segnale in ingresso è troppo bassa, la stabilità della lettura diminuirà.
3.Lapolaritàdellatensionediinputdeveesserecorretta;altrimentisaràimpossibileeffettuarelamisurazione.

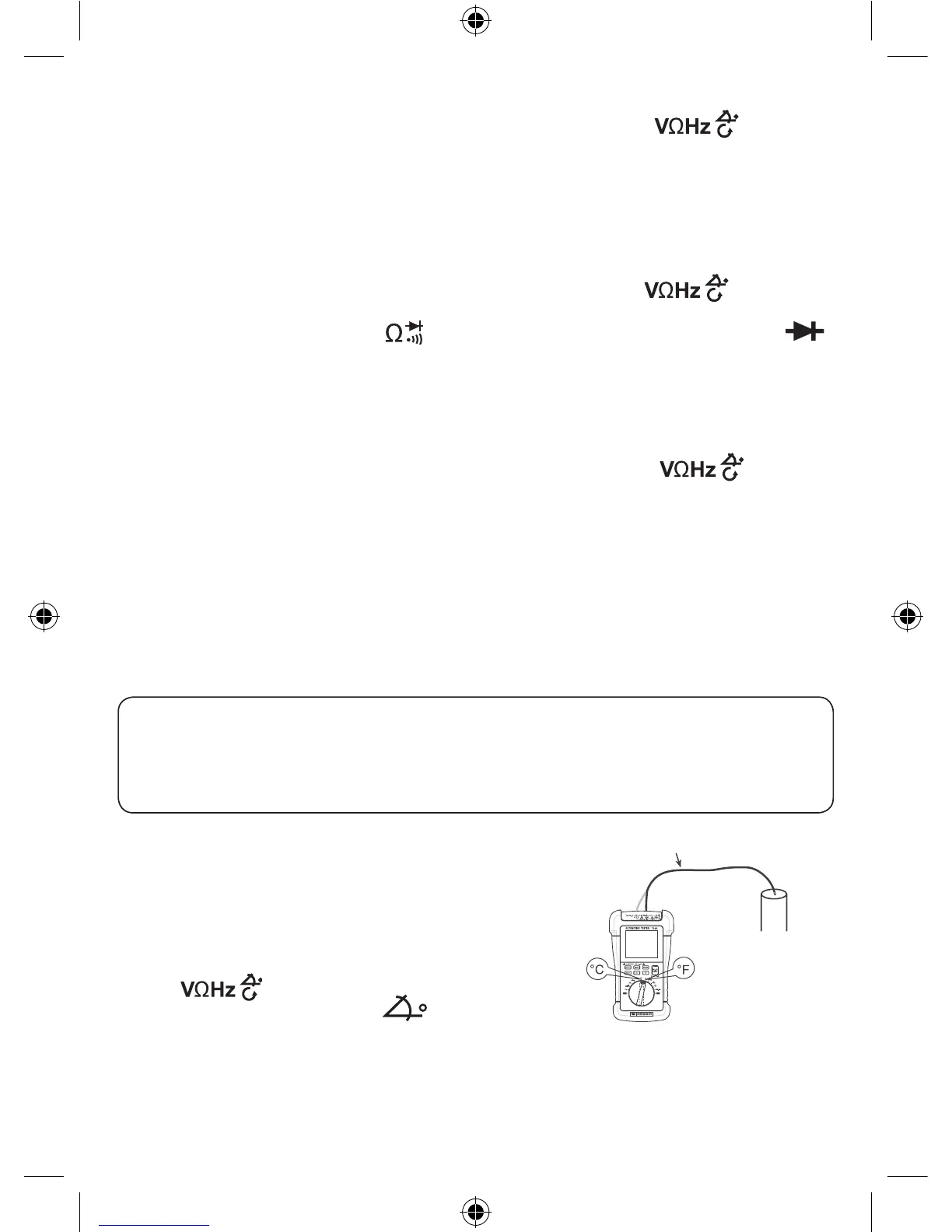

Misurazione temperatura ( Figura 5 )
1. Collegare la presa negativa “ - ” della termocoppia di tipo K al terminale “COM”
e la presa positiva “+” della termocoppia al terminale
“A°C°F”.
2. Impostare il selettore di range nella posizione °C o °F.
3. Collegare l’estremità della termocoppia all’oggetto che deve essere testato.
4. Attendere fino a quando la lettura si stabilizza, quindi leggere il valore indicato sul display.
Misurazione dell’angolo di chiusura ( Figura 6 )
1. Collegare il conduttore di test nero al terminale "COM" e il conduttore di test rosso al
terminale " ". ( Nota: La polarità del conduttore rosso è positiva “+”)
2. Impostare il selettore di range nella posizione .
3. Premere il pulsante
“SELECT” fino a che appare il numero dei cilindri del motore da
testare. (Il misuratore visualizza il numero dei cilindri seguito da “CYL”.)
4. Collegare il conduttore di test nero a massa o al terminale negativo della batteria, e il conduttore di test rosso al terminale di bassa
tensione del distributore o al terminale negativo della bobina di accensione.
5. Avviare il motore e leggere la lettura sul display.
NOTA: Per evitare possibili danni al misuratore o all’apparecchiatura, ricordarsi che mentre il misuratore è adatto da -20°C a +1000°C, la
termocoppia di tipo K fornita con il misuratore è adatta per temperature fino a 2500°C. Per le temperature esterne a questo range, utilizzare
una termocoppia con capacità superiore.
LatermocoppiaditipoKfornitaconilmisuratoreèunregalo,nonèprofessionaleepuòessereutilizzatosolopermisurazionidiriferimentonon
importanti.. Per misurazioni accurate, utilizzare una termocoppia professionale.
Figura 5
Termocoppia di tipo K
Oggetto
