4.1 De eindschakelaars afregelen
Controleer of alle elektrische aansluitingen correct zijn uitgevoerd voordat u de eindschakelaars afregelt.

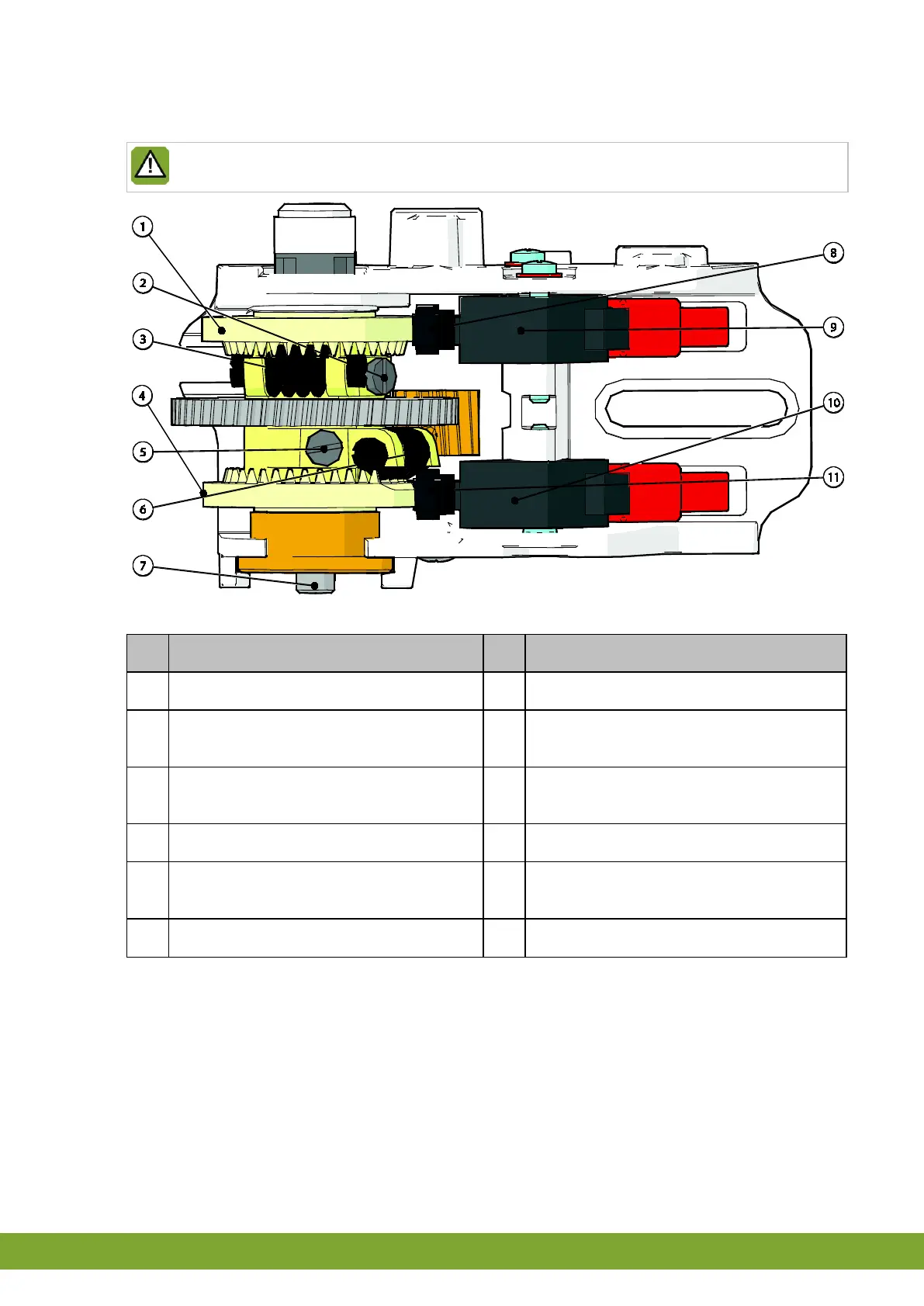

Nr. Beschrijving Nr. Beschrijving
1 Nokkenschijf in gesloten stand 7 Instelling potentiometer
2 Schroef voor vastzetten van de nokkenschijf in
gesloten stand
8 Rol op schakelhefboom in gesloten stand
3 Wormwiel voor fijnafregeling van de gesloten
stand
9 Eindschakelaar voor de gesloten stand
4 Nokkenschijf in open stand 10 Eindschakelaar voor de open stand
5 Schroef voor vastzetten van de nokkenschijf in
open stand
11 Rol op schakelhefboom in open stand
6 Wormwiel voor fijnafregeling van de open stand
Voor het afregelen van de eindschakelaars gaat u als volgt te werk:
1. Open de behuizing van de iM.60.
2. Plaats de nokkenschijven (1 en 4) zo dat deze vrij op de as kunnen draaien.
3. Zet de handbedieningsschakelaar in de gesloten stand ().
4. Sluit de inlaatklep volledig om de gesloten stand af te regelen.
