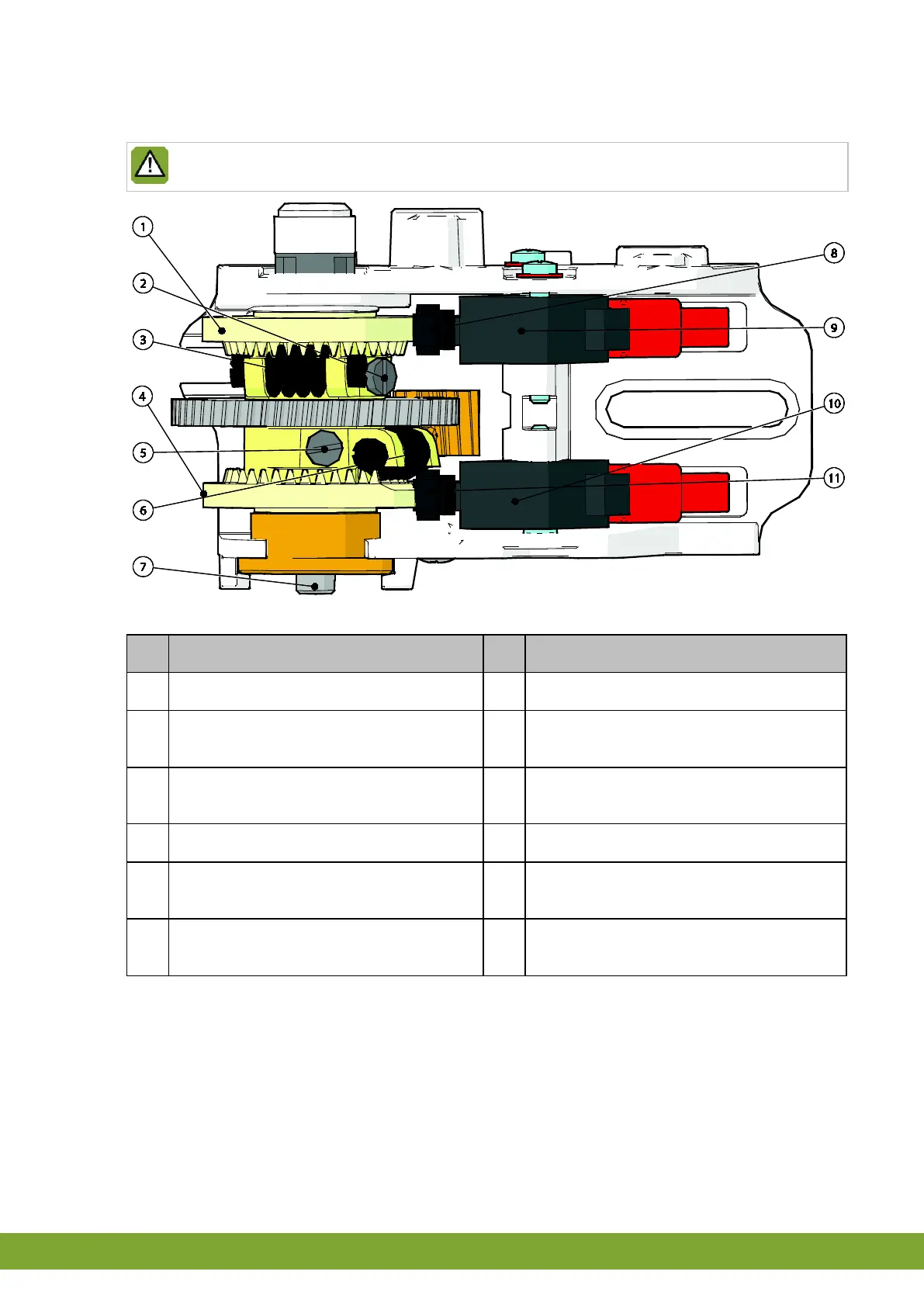

4.1 Die Endschalter einstellen
Vergewissern Sie sich vor der Einstellung der Endschalter, dass alle elektrischen Verbindungen
ordnungsgemäß vorgenommen wurden.
Nr. Beschreibung Nr. Beschreibung
1 Nockenscheibe in geschlossener Position 7 Einstellung des Potentiometers
2 Schraube zum Arretieren der Nockenscheibe in
der geschlossenen Position
8 Rolle am Schalterzweig in geschlossener Position
3 Schneckenantrieb zur Feineinstellung der
geschlossenen Position
9 Endschalter für die geschlossene Position
4 Nockenscheibe in geöffneter Position 10 Endschalter für die geöffnete Position
5 Schraube zum Arretieren der Nockenscheibe in
der geöffneten Position
11 Rolle am Schalterzweig in geöffneter Position
6 Schneckenantrieb zur Feineinstellung der
geöffneten Position
