Gehen Sie zur Einstellung der Endschalter wie folgt vor:
1. Öffnen Sie das Gehäuse des iM.60.
2. Positionieren Sie die Nockenscheiben (1 und 4), sodass diese frei auf der Achse sind (sprich damit sie gedreht
werden können).
3. Bringen Sie den Handschalter in die Stellung CLOSED ().
4. Schließen Sie das Einlassventil vollständig, damit die Stellung CLOSED eingestellt werden kann.

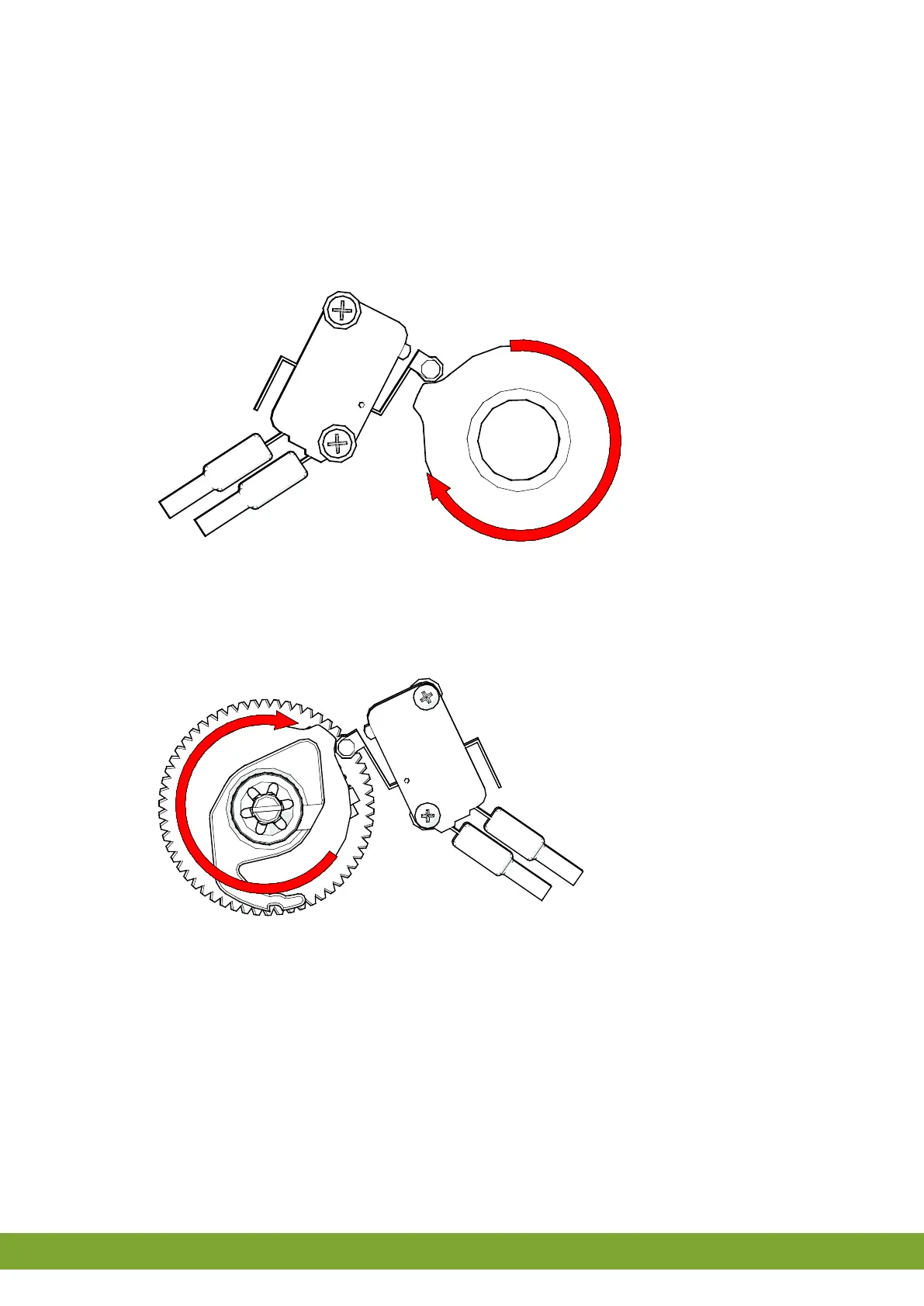

5. Drehen Sie die Nockenscheibe (1), sodass die Nocke die Unterseite der Schalterzweigrolle (8) des
Begrenzungsschalters (9) berührt.
6. Ziehen Sie die Schraube (2) an der Nockenscheibe fest. Die Feineinstellung kann durch Drehen des
Schneckenantriebs (3) vorgenommen werden.
7. Bringen Sie den Handschalter in die Stellung OPEN ().
8. Schließen Sie das Einlassventil vollständig, damit die Stellung OPEN eingestellt werden kann.
9. Drehen Sie die Nockenscheibe (4), sodass die Nocke die Oberseite der Schalterzweigrolle (11) des
Begrenzungsschalters (10) berührt.
10. Ziehen Sie die Schraube (5) an der Nockenscheibe fest. Die Feineinstellung kann durch Drehen des
Schneckenantriebs (6) vorgenommen werden.
