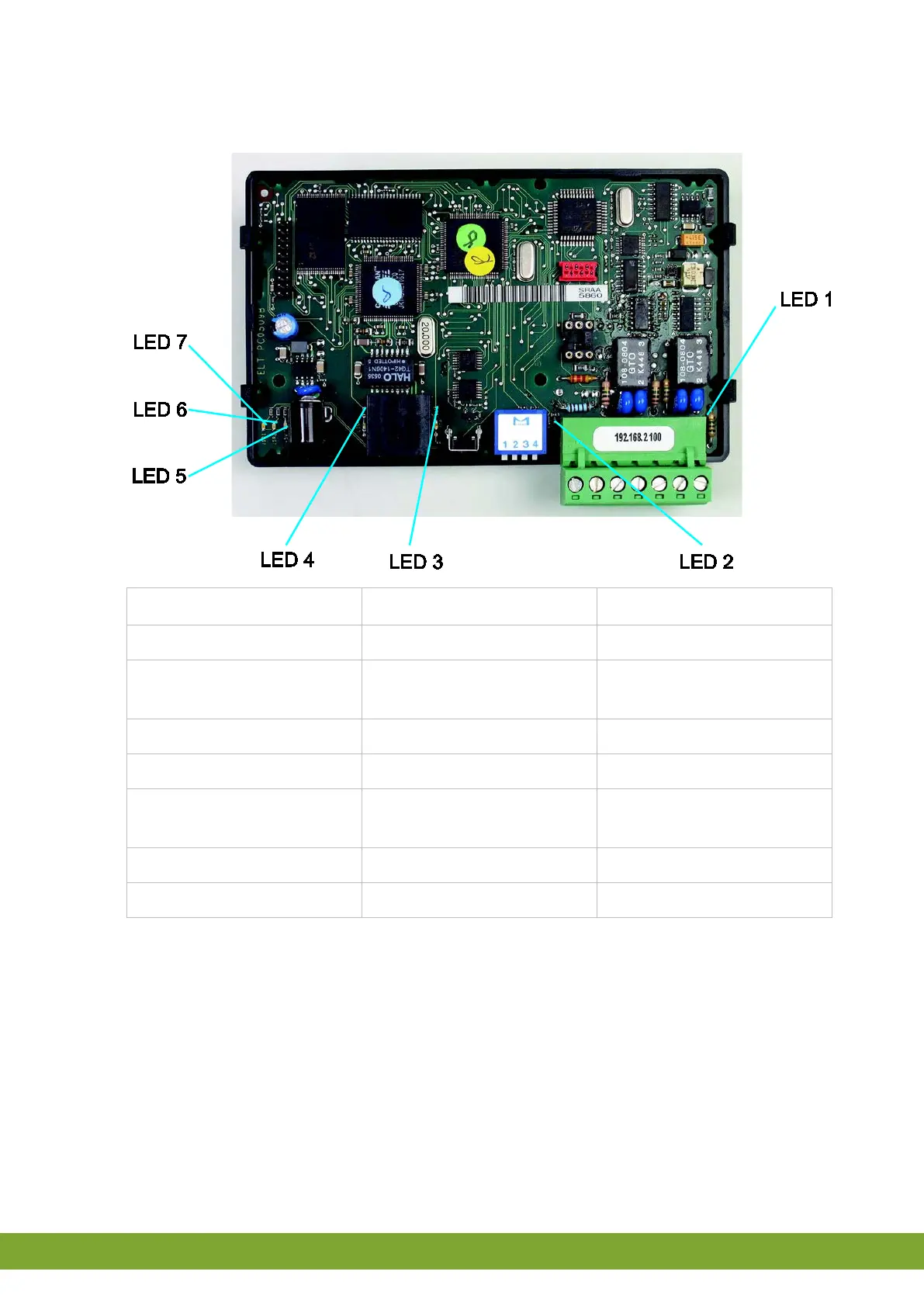

7. Annexe 1 : Aperçu tableau WebLinkBox
Composant Description Couleur
DEL 1 Transmission FNet Rouge
DEL 2 Réseau E/S ou boucle
actuelle
Rouge
DEL 3 Ethernet actif Jaune
DEL 4 Lien Ethernet Vert
DEL 5 Tension d’alimentation
présente
Rouge
DEL 6 Activer DEL Vert
DEL 7 Communication UDP Jaune
