36

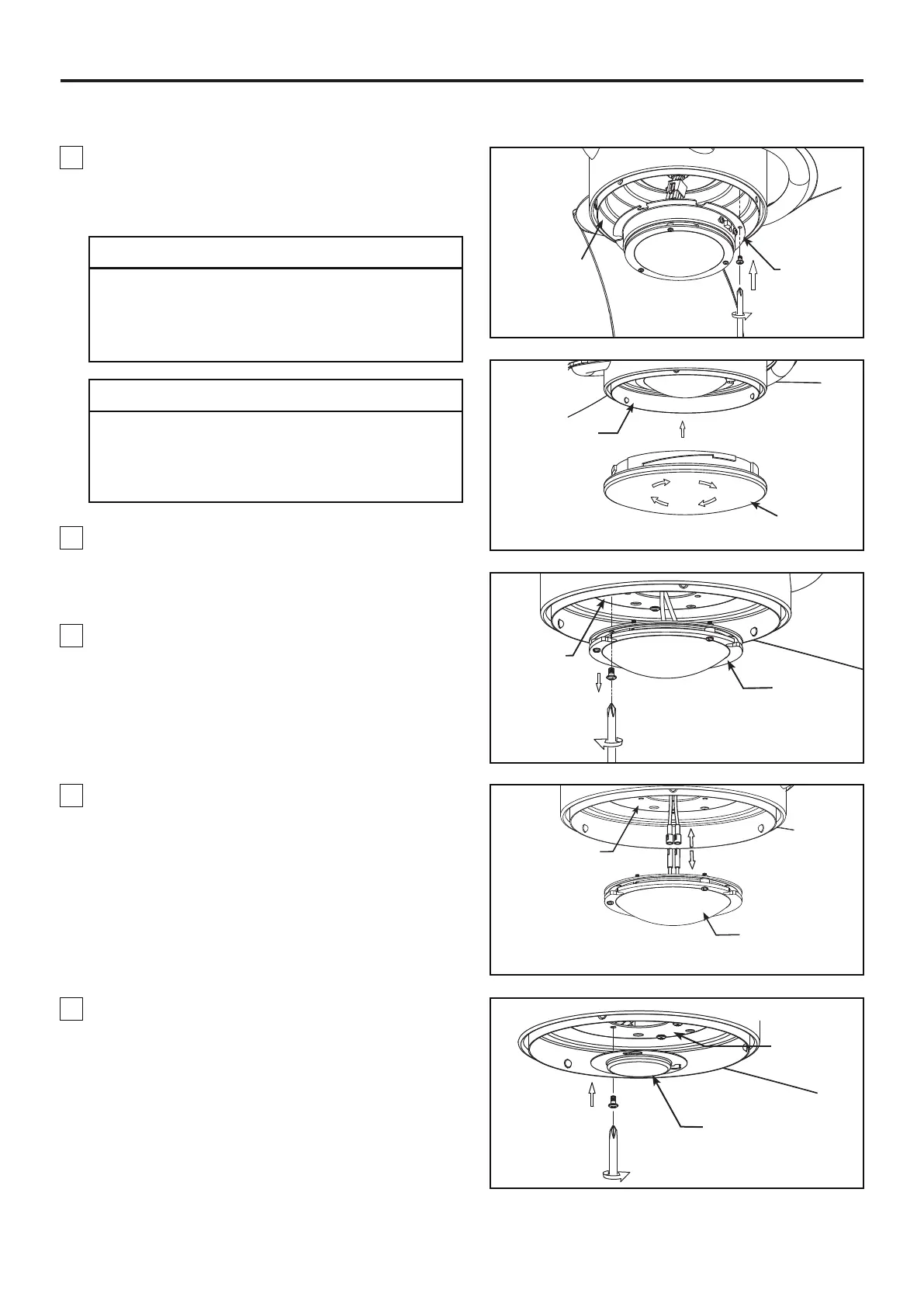

Cómo ensamblar su el kit de iluminación o la tapa (cont.)
PRECAUCIÓN
La fuente de luz está diseñado para esta aplicación
específica y puede recalentarse si reparado por
personal no capacitado. Si se requiere ningún tipo de
servicio, el producto debe ser devuelto a un centro de
servicio autorizado para su revisión o reparación.
ATTENTION
La source lumineuse est conçue pour cette application
spécifique et peut surchauffer si par un personnel
non formé. Si un entretien est nécessaire, le produit
doit être retourné à un centre de service agréé pour
examen ou réparation.
Unidad de
carcasa de
interruptor
Unidad de
carcasa de
interruptor
Figura 5
Ensamble
de kit de luz
5. Instale la ensamble de kit de luz en el carcasa del
interruptor usando las dos ranuras principales de la
ensamble de kit de luz. Vuelva a colocar el tercer
tornillo y fije los tres tornillos. (Figura 5)
Ensamble de la
placa de
iluminación
Unidad de
luz LED
Unidad de
luz LED
Ensamble
de la placa de
iluminación
8. Desconecte el conector de 2 clavijas desde unidad
de luz LED conexión a la placa de iluminación.
(Figura 8)
7. Para su uso con la tapa de acero
Extraiga los tres tornillos de la unidad de luz LED.
(Figura 7)
6. Asegure la pantalla de iluminación en la carcasa
del interruptor girándola en el sentido de las agujas
del reloj. No la presione demasiado. (Figura 6)
Figura 8
Pantalla de
iluminación
Figura 7
Figura 6
9. Instale la cubierta de cables del kit de iluminación
en la placa de iluminación usando las dos ranuras
principales y fíjela con el tornillo suministrado.
(Figura 9)
Figura 9
Cubierta de cables del kit
de iluminación
Ensamble de
la placa de
iluminación
