6. Vuelva a colocar la semiesfera en el barral como
seindica a continuación. Pase los cables de marrón,
azul, rojo, gris y amarillo a través de la semiesfera. Pase
el pasador a través de los dos orificios en el barral y
alinee la semiesfera de modo que el pasador quede
atrapado en la ranura de la parte superior de la misma.
Empuje la semiesfera hacia arriba, bien ajustada contra
el pasador. Ajuste firmemente el tornillo de fijación en la
semiesfera. Si el tornillo de fijación está flojo,
podríaprovocar oscilación del ventilador. (Figura 6)

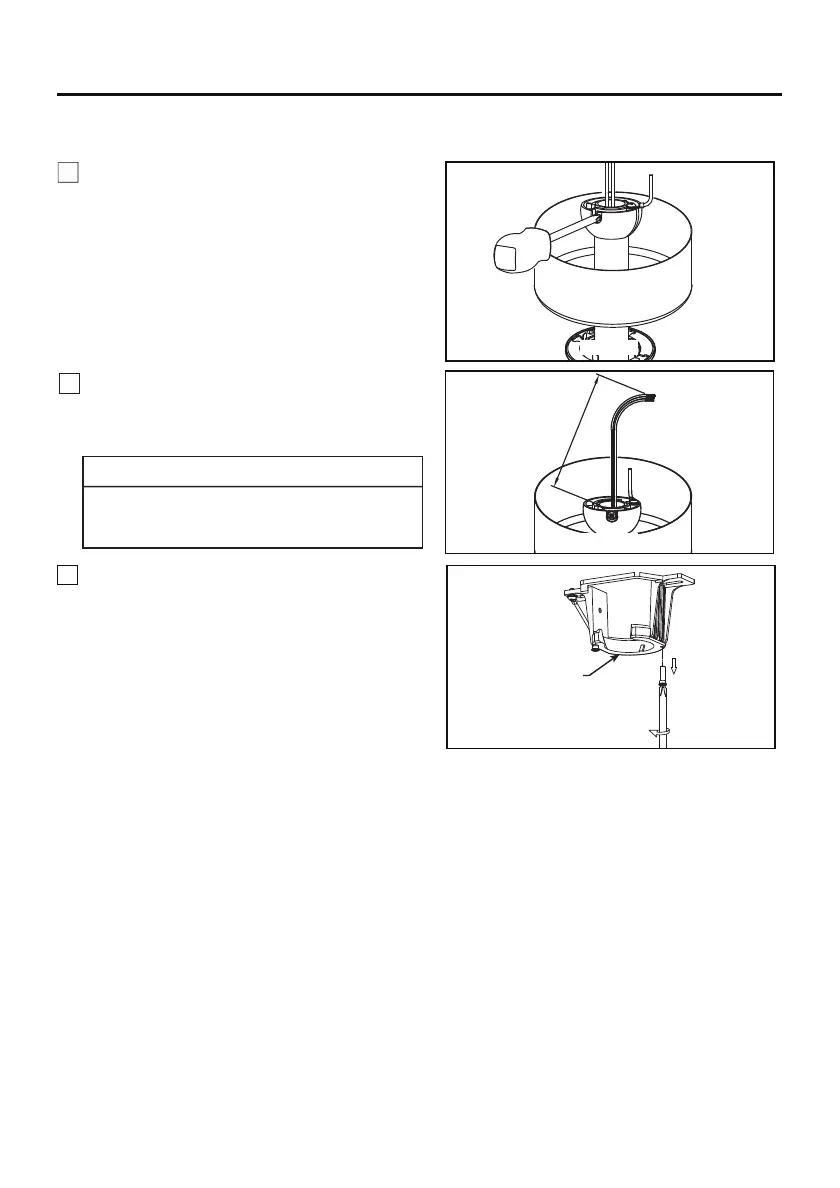

Cómo ensamblar el ventilador de techo (cont.)
28
Figura 6
Figura 7
Figura 8
15,24 cm a
22,86 cm
Unidad del soporte de
suspensión
PRECAUCIÓN
Se deben revisar todos los tornillos de fijación y
volver a ajustarlos cuando sea necesario antes de
realizar la instalación.
8. Extraiga una de los tornillos de hombro en el soporte
del gancho y guarde los tornillos para pasos posteriores.
Afloje el segundo tornillo de hombro sin extraiga
completamente. (Figura 8)
7. Corte el exceso de cable aproximadamente de 15
a 23 cm (6 a 9 pulgadas) por encima de la parte
superior del barral. Pele 1,2 cm (½˝) del aislamiento
en cada extremo del cable. (Figura 7)
