Farfisa SE7PG - Cable Selection and System Setup; Cable Type Recommendations; Closing Impedance Selection

- 5 -
Mi 2564/1
ITALIANOENGLISHFRANÇAISESPAÑOLPORTUGUÊSDEUTSCH
IT
Tipo e sezione dei conduttori
L'utilizzo del cavo art.2302, opportunamente studiato
dalla ACI Farsa, è raccomandato per la realizza-
zione di impianti digitali. L'impiego di conduttori
inadeguati potrebbe non garantire tutte le prestazioni
ed inuenzare il corretto funzionamento del sistema.
Dati tecnici del cavo art. 2302
Numero dei conduttori 2 (rosso/nero)
Sezione dei conduttori 2x1mm²
Materiale dei conduttori rame stagnato
Passo di cordatura 40mm
Impedenza caratteristica 100Ω
FR
Type et section des conducteurs
L'usage du câble art.2302, opportunément étudié par
l'ACI Farsa, il est recommandé pour la réalisation
d'installations digitaux. L’utilisation de câbles
di󰀨érents peut inuencer le fonctionnement correct
du système et n’en garantit pas les performances.
Données techniques du câble art. 2302
Nombre de conducteurs 2 (rouge/noir)
Section des conducteurs 2x1mm²
Matériau des conducteurs cuivre étamé
Pas de câblage 40mm
Impédance caractéristique 100Ω
EN
Type and cross-section of conductors
The cable art.2302 is the ideal solution for wiring
digital systems. The use of inappropriate cables
may have an adverse e󰀨ect on the performance
of the system.
Technical characteristics of cable art.2302
Number of conductors 2 (red/black)
Cross-section of conductors 2x1mm²
Material of conductors tinned copper
Twisting pitch 40mm
Nominal impedance 100Ω
ES
Tipo y sección de los conductores
El uso del cable art.2302, oportunamente
estudiado por la ACI Farsa, es encomendado
por la realización de instalaciones digitales. El
empleo de otros cables puede afectar el correcto
funcionamiento del sistema y no asegura sus
buenas prestaciones.
Datos técnicos del cable art. 2302
Número de los conductores 2 (rojo/negro)
Sección de los conductores 2x1mm²
Material de los conductores cobre estañado
Diámetro exterior 40mm
Impedancia típica 100Ω
PT
Tipo e secção dos condutores
A utilização do cabo art.2302, provido por ACI
Farfisa, é recomendado por a realização de
instalações digitais. O uso de outros cabos pode
inuenciar o correto funcionamento do sistema e
não garante as prestações do mesmo.
Dados técnicos do cabo art. 2302
Número de condutores 2 (vermelho/preto)
Secção dos condutores 2x1mm²
Material dos condutores cobre estagnado
Diâmetro externo 40mm
Impedimento característica 100Ω
DE
Art und Querschnitt der Leiter
Für die digitalen Busanlagen wird der Einsatz des
Kabels Art. 2302 von Aci Farsa empfohlen. Bei
Verwendung anderer Kabelarten kann die Funktion
und die Leistung des Systems beeinträchtigt werden.
Technische Daten des Kabels Art. 2302
Anzahl der Adern 2 (rot/schwarz)
Querschnitt der Adern 2x1mm²
Material verzinntes Kupfer
Verdrillungsschritt 40mm
Typische Impedanz 100Ω
Tabella delle distanze massime garantite
Table of the maximum permitted distances
Tableau des distances maximales garanties
Tabla de las distancias máximas garantizadas
Tabela das distâncias máximas garantidas
Tabelle der garantierten maximale Kabellängen
Cavo Farsa 2302 Cavo telefonico Cavo CAT5
Farsa 2302 cable Twisted cable CAT5 cable
Câble Farsa 2302 Câble torsadé Câble CAT5
Cable Farsa 2302 Cable trenzado Cable CAT5
Cabo Farsa 2302 Cabo trançado Cabo CAT5
Farsa 2302 Kabel gedrilltes Kabel Kabel CAT5
2x1mm² - AWG17 2x0,32mm² - AWG22 2x0,2mm² - AWG24
100 m - 328 ft 40 m - 131 ft 50 m - 164 ft
IT

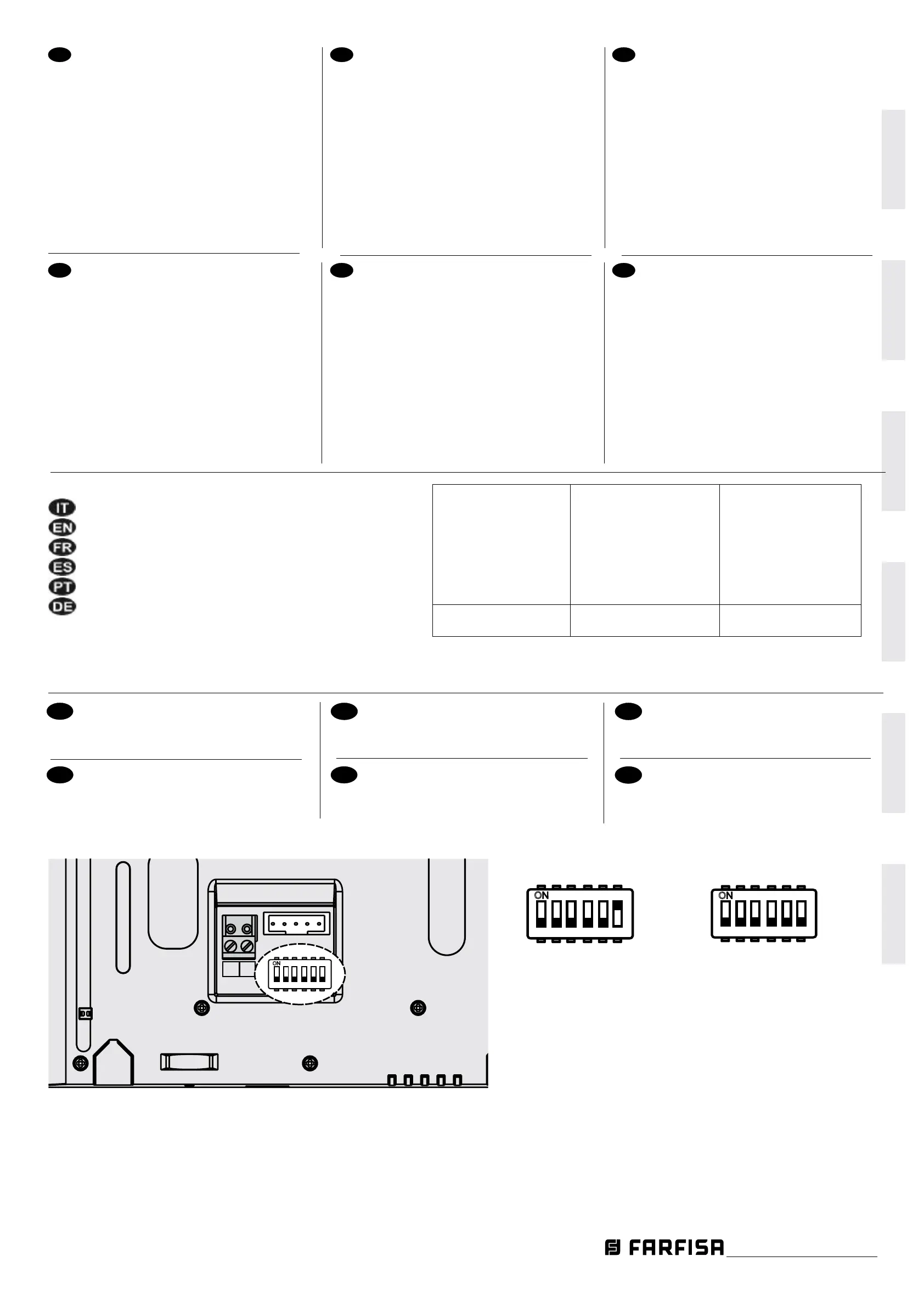

Selezione impedenza di chiusura
ES
Selección impedancia de cierre
EN
Selecting the closing impedance
PT
Selecção da impedância de
encerramento
FR
Sélection impédance de ferme-
ture
DE
Auswahl der Schlussimpedanz
BUS IN
GND
RING
SW-
SW+
LO LO
ON
1
2
3
4
5
6
chiusura
termination
fermeture
cierre
fechar
Abschluss
linea aperta
open line
ligne ouverte
línea abierta
linha aberta
oene Ltg.
ON
1
2
3
4
5
6
ON
1
2
3
4
5
6
