14

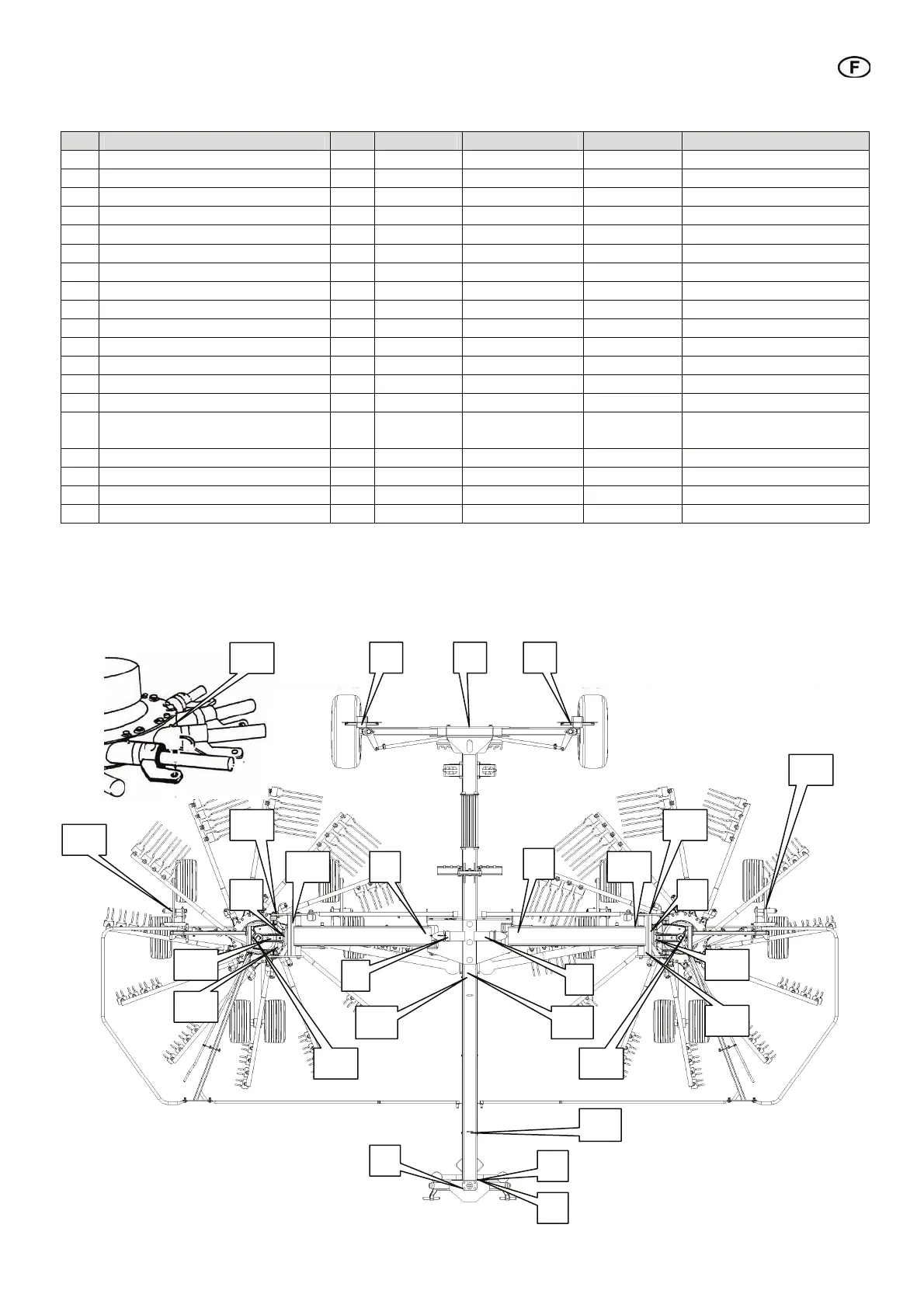

Périodicités de graissage / Plan de graissage
N° Point de graissage Nb. Périodicité Opération Quantité Lubrifiant
1 Arbre de direction avant 1 50 h graisser suiv. besoin graisse usages multiples
2 Patte d’attache pivotante, inf. 1 50 h graisser suiv. besoin graisse usages multiples
3 Patte d’attache pivotante, sup. 1 50 h graisser suiv. besoin graisse usages multiples
4 Bras pivotant, intérieur 2 50 h graisser suiv. besoin graisse usages multiples
5 Bras pivotant, extérieur 2 50 h graisser suiv. besoin graisse usages multiples
6 Fusée d’essieu 2 50 h graisser suiv. besoin graisse usages multiples
7 Arbre de direction arrière 1 50 h graisser suiv. besoin graisse usages multiples
9 Vérin de levage 2 50 h graisser suiv. besoin graisse usages multiples
10 Motorisation du rotor 2 50 h graisser 2) 3 cm³ graisse usages multiples
11 Broche de réglage 2 50 h graisser 2) 3 cm³ graisse usages multiples
12 Bras du rotor 24 50 h graisser 2) 3 cm³ graisse usages multiples
13 Guide d’essieu 2 50 h graisser 2) 3 cm³ graisse usages multiples
14 Came ajustable 2 50 h graisser 2) 10 cm³ graisse usages multiples
15 Balancier tandem 2 50 h graisser suiv. besoin graisse usages multiples
16 Rouleau de guidage de
l’accrochage rotor
2 50 h graisser suiv. besoin graisse usages multiples
17 Palier de bride 1 50 h graisser suiv. besoin graisse usages multiples
18 Joint universal 1 250 h graisser suiv. besoin graisse usages multiples
19 Engrenage GT-30 2 200 h ctr. niveau huile suiv. besoin SAE 85W-90
19 Engrenage GT-30 2 1) renouvell. huile 0,8 litre SAE 85W-90
1) seulement en cas de réparation
2) Respectez les instructions de dosage. Les presses de graisse généralement disponibles débitent 1 cm
3
v. par
coup. A cause de l’étanchéification des bras de toupies et de l’essieu de toupie, on ne peut pas observer des
fuites de graisse en regardant de l’extérieur.
5
6 7 6
9
10
11
13
16
14 4
3
17
5
4
9
10
11
14
13
16
15
19 18
12
15
2
1
