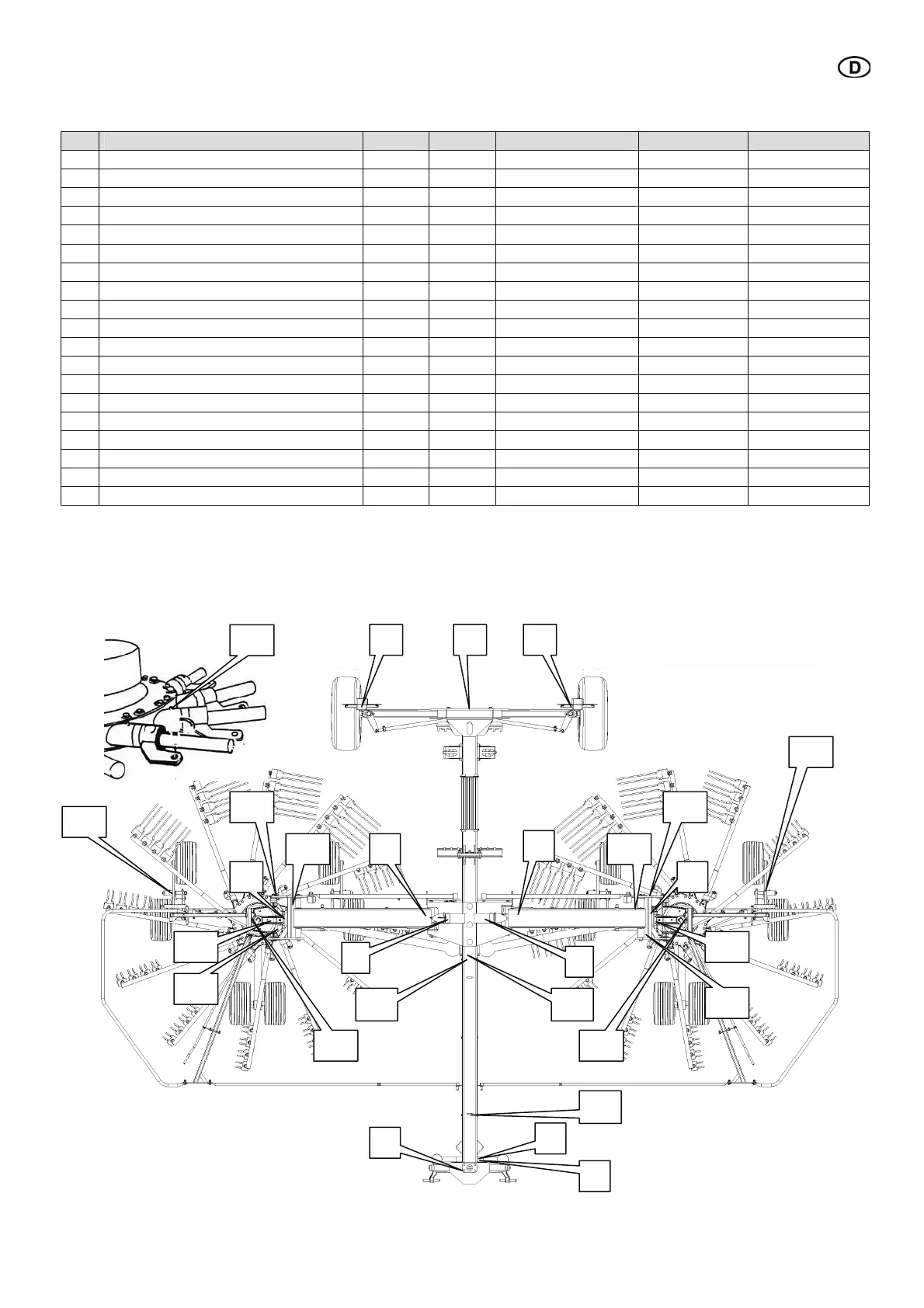

Schmieranweisung / Schmierplan
Nr.: Schmierstelle Anzahl Intervall Art der Wartung Menge Schmierstoff
1 Lenkwelle, vorne 1 50 h abschmieren nach Bedarf Mehrzweckfett
2 Schwenkbock, unten 1 50 h abschmieren nach Bedarf Mehrzweckfett
3 Schwenkbock, oben 1 50 h abschmieren nach Bedarf Mehrzweckfett
4 Schwenkarm, innen 2 50 h abschmieren nach Bedarf Mehrzweckfett
5 Schwenkarm, außen 2 50 h abschmieren nach Bedarf Mehrzweckfett
6 Achsschenkel 2 50 h abschmieren nach Bedarf Mehrzweckfett
7 Lenkwelle, hinten 1 50 h abschmieren nach Bedarf Mehrzweckfett
9 Hubzylinder 2 50 h abschmieren nach Bedarf Mehrzweckfett
10 Kreiselantrieb 2 50 h abschmieren 2) 3 cm³ Mehrzweckfett
11 Verstellspindel 2 50 h abschmieren 2) 3 cm³ Mehrzweckfett
12 Kreiselarm 24 50 h abschmieren 2) 3 cm³ Mehrzweckfett
13 Achsführung 2 50 h abschmieren 2) 3 cm³ Mehrzweckfett
14 Kurvenscheibe mit Verstellung 2 50 h abschmieren 2) 10 cm³ Mehrzweckfett
15 Tandemschwinge 2 50 h abschmieren nach Bedarf Mehrzweckfett
16 Führungsrolle Kreiselaufhängung 2 50 h abschmieren nach Bedarf Mehrzweckfett
17 Flanschlager 1 50 h abschmieren nach Bedarf Mehrzweckfett
18 Kreuzgelenk 1 250 h abschmieren nach Bedarf Mehrzweckfett
19 Getriebe GT-30 2 200 h Kontrolle Ölstand nach Bedarf SAE 85W-90
19 Getriebe GT-30 2 1) Ölwechsel 0,8 Liter SAE 85W-90
1) nur bei Reparatur
2) Dosierung beachten. Bei handelsüblichen Fettpressen wird ca. 1 cm³ Fett pro Hub gefördert. Durch die
Abdichtung an den Kreiselarmen bzw. an der Kreiselachse ist von außen kein Fettaustritt zu beobachten.
5
6 7 6
9
10
11
13
16
14 4
3
17
5
4
9
10
11
14
13
16
15
19 18
12
15
1
2
