3 DELAR OCH TILLBEHÖR

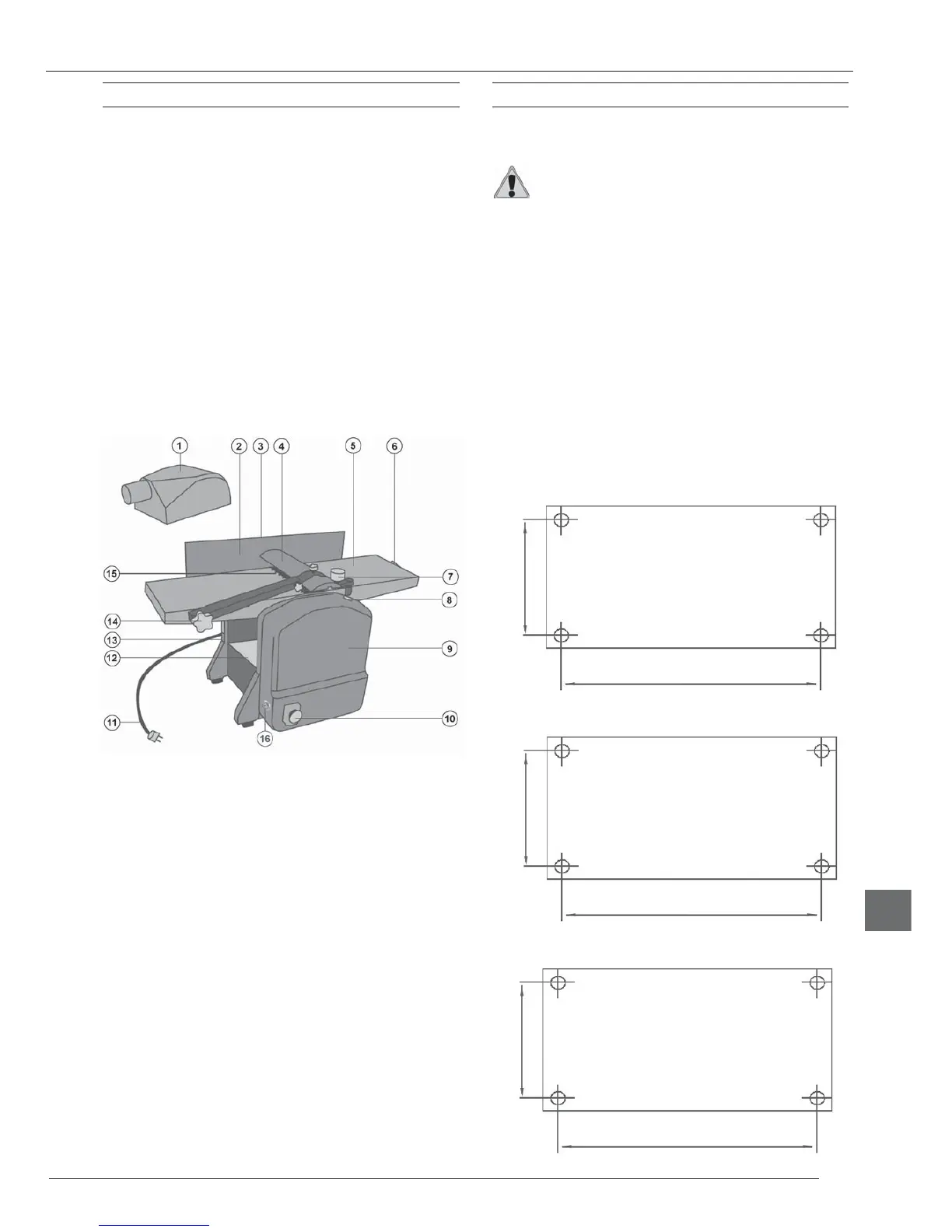

Verktygets delar
1. Transportör
2. Vinkelstödledare
3. Skala för stödledaren
4. Skydd till knivblockeringen
5. Hyvelytan
6. Reglering av hyvelns skärbredd
7. Reglering av höjden på ytan till hyvelmaskinen med dubbel
cylinder
8. Skala för hyvelmaskinen
9. Främre skydd
10. Strömbrytare för påslagning
11. Elektrisk kabel med kontakt
12. Yta till hyvelmaskinen med dubbel cylinder
13. Skala för hyvelmaskinen med dubbel cylinder
14. Skyddsspak för knivblockeringen.
15. Knivblockering
16. Termiskt skydd
4 TRANSPORT OCH UPPSTÄLLNING
På grund av hyvelmaskinens vikt bör man inte transportera
den ensam.
Var försiktig!
Transportera inte maskinen genom att hålla den i
hyvelytan eftersom den inte har projekterats för att
klara den påfrestning det skulle innebära att bära
upp dess vikt.
• Nödvändigt utrymme för ytan: min. 3 m gånger 4 m
• Tillräcklig belastningskapacitet
• Horisontal
• Yta
• Torr
• Halksäker
• Tillräcklig ventilation
• Lämplig elektrisk anslutning
Beroende på dimensionerna på det stycke som skall
bearbetas kan ytterligare utrymme behövas.
Maskinen kan installeras på en arbetsbänk med hjälp av
bultar, blockerande packningar och sexkantiga muttrar
(ingår ej). (se fi guren)
Version 640
380
240
Version PF204
350
240
Version 630 / PF150
350
190
