5 INBETRIEBNAHME
Auspacken
Überprüfen Sie alle Teile auf Transportschäden. Sollten
Schäden aufgetreten sein, so müssen diese direkt bei
der Auslieferung reklamiert werden.
Überprüfen Sie die Lieferung auf Vollständigkeit.
Informieren Sie sofort den Verkäufer über fehlende
Teile.
Lieferumfang
1 Stk. Abricht- und Dickenhobel
1 Stk. Winkelanschlag
1 Stk. Staubabsaugung
1 Stk. 4 mm Inbusschlüssel
1 Stk. Kurbel zur Höhenverstellung des Dickentisches
2 Stk. Flachriemen
1 Stk. Schiebestab
1 Stk. Getriebe der Staubabsaugung (nur Version 640,
PF204)
6 MONTAGE
Gefahr!
Umbauten an der Maschine oder der Gebrauch
von Teilen, die nicht vom Hersteller geprüft
und freigegeben sind, können beim Betrieb zu
unvorhersehbaren Schäden führen!
Montieren Sie die Maschine genau entsprechend dieser
Anleitung.
Verwenden Sie nur die im Lieferumfang enthaltenen
Teile.
Nehmen Sie an den Teilen keine Veränderungen vor.

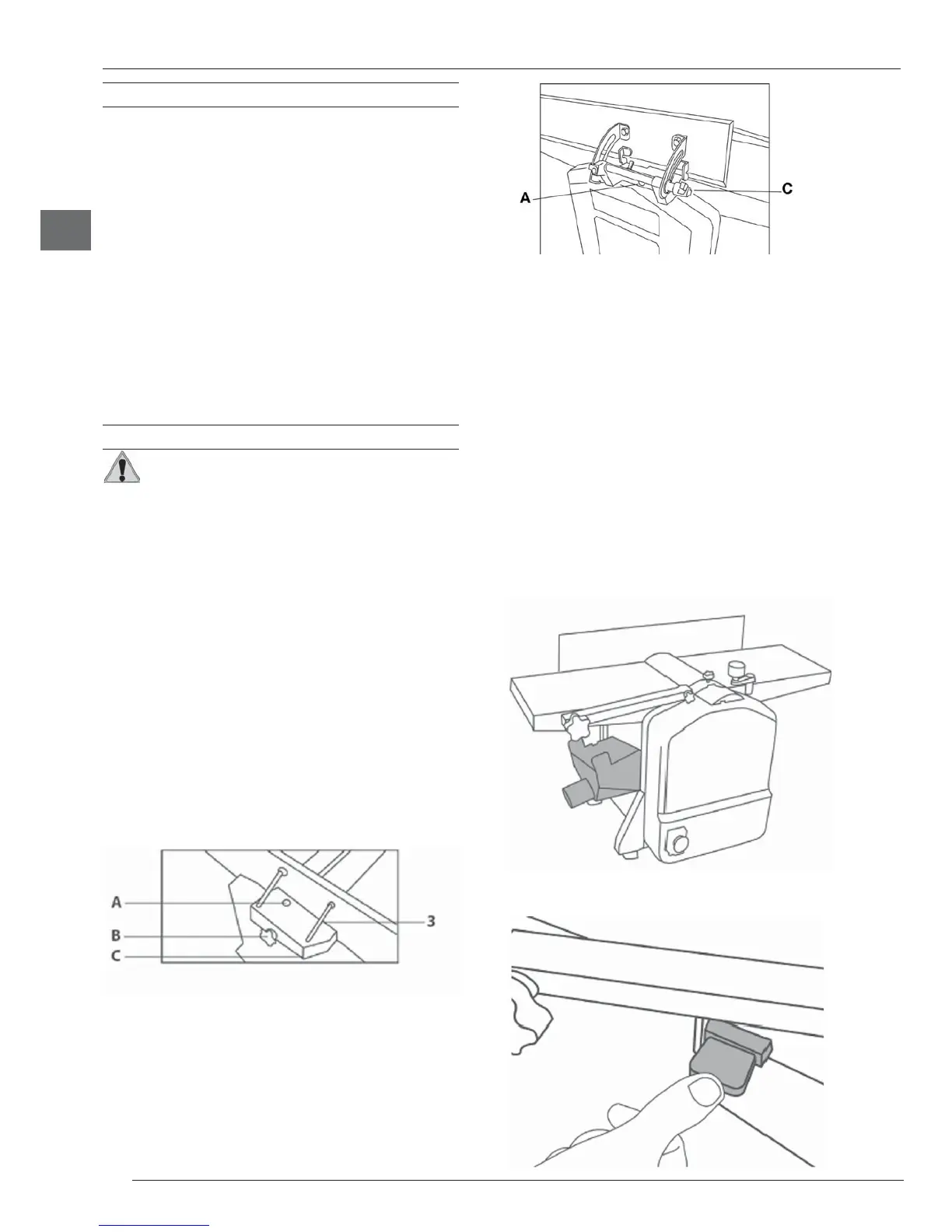

6.1 Montage des Winkelanschlages
Benötigte Schrauben und Scheiben sind bereits an der
Maschine befestigt.
Version 630, PF204, PF150
Setzen Sie die Schraube in das Loch A ein.
Setzen Sie den Winkelanschlag auf die Schraube B.
Ziehen Sie zuerst die Schraube A sicher an, danach
Schraube C.
Der Winkel wird mit Hilfe der Schraube C und der Skala
des Winkelanschlages 3 verstellt.
6.2 Montage der Staubabsaugung
Die Staubabsaugung 1 muss korrekt mit der Maschine
verbunden sein. Bei falsch montierter Absaugung verhindert
ein Schutzschalter das Anlaufen der Maschine (siehe
Sicherheitseinrichtungen).
Betrieb als Abrichthobel
Drehen Sie die Messerwellen-Abdeckung 4 so weit nach
oben, bis die Längsschlitze seitlich am Abrichttisch 5
zugänglich sind.
Ziehen Sie die Riegel an beiden Seiten der
Staubabsaugung 1 heraus.
Drehen Sie den Dickentisch 12 mit Hilfe der
Höhenverstellung 7 auf die niedrigste Position.
Schieben Sie die Staubabsaugung 1 ein.
Die Staubabsaugung 1 muss so positioniert sein, dass
sich beide Riegel auf einer Höhe mit den Längsschlitzen
befi nden.
Version 640
Schrauben A anziehen.
Die Einstellung des Winkels erfolgt mit Schraube C,
in Übereinstimmung mit Skala 3 der Winkelaufl age-
Führung.
Drücken Sie beide Riegel in die Längsschlitze.
