5 ANTES DE LA PRIMERA UTILIZACIÓN
Quitar el embalaje
• Controlar todas las partes en caso de que hayan sufrido
desperfectos por el transporte.
Si se detectaran desperfectos reclamar directamente en
la entrega.
• Controlar que se haya entregado todo.
Si faltaran partes, avisar inmediatamente al vendedor.
Contenido del paquete
1 x cepilladora- regruesadora
1 x guía de apoyo angular
1 x aspiradora
1 x 4 mm. llave hexagonal
1 x manivela para regular la altura del plano de la
regruesadora
2 x correas de transmisión
1 x varilla de empuje
1 x reductor para aspiradora (sólo para la versión 640 y
PF204)
6 INSTALACIÓN
¡Peligro!
Efectuar modificaciones en la máquina o usar
partes no sometidas a ensayo y que no cuenten
con la autorización del fabricante pueden provocar
desperfectos imprevistos.
• Montar la máquina exactamente como se describe en
estas instrucciones.
• Usar sólo partes suministradas con la máquina como
suministro estándar.
• No modifi car ninguna de las partes.

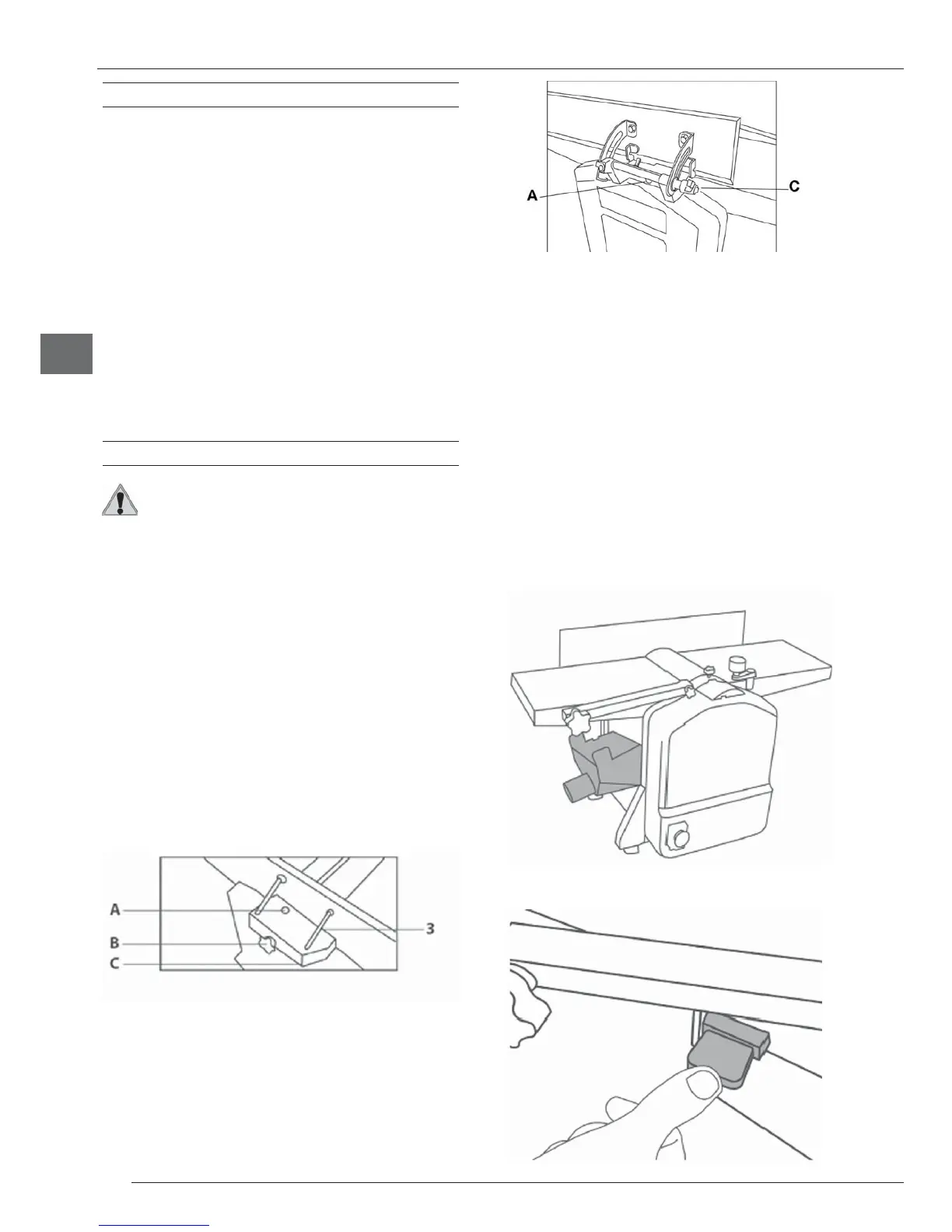

6.1 Guía de apoyo angular
Los tornillos y arandelas ya están montados en la
máquina.
Versión 630, PF204, PF150
• Introducir el tornillo en la fi sura A.
• Colocar la guía de apoyo angular en el tornillo B.
• Apretar antes el tornillo A, luego el C.
• La regulación del ángulo se hace con el tornillo C en
concordancia con la escala 3 de la guía de apoyo
angular.
6.2 Instalación de la aspiradora
La aspiradora 1 debe conectarse correctamente con la
máquina.
En caso de instalación incorrecta, un interruptor de límite
previene que la máquina se encienda (véase Dispositivos
de Seguridad).
Uso como cepilladora
• Levantar la protección de las cuchillas 4 de manera que
los orifi cios longitudinales de ambos lados del plano de
la cepilladora 5 sean accesibles.
• Sacar las llaves colocadas en ambos lados del conducto
polvo 1.
• Desplazar el plano de la regruesadora 12 hasta la
posición más baja usando la regulación de la altura del
plano de la regruesadora 7.
• Introducir la aspiradora 1.
• La aspiradora 1 debe colocarse de manera que ambas
llaves estén en línea con los orifi cios longitudinales.
• Empujar ambas llaves en los orifi cios.
Versión 640
• Apretar los tornillos A
• La regulación del ángulo se efectúa mediante el tornillo
C, en concordancia con la escala 3 de la guía de apoyo
angular.
