HR
98
5 PRIJE PRVE UPOTREBE
Odstranjivanje ambalaže
• Kontrolirajte sve dijelove da nešto nije bilo oštećeno za
vrijeme transporta.
Ako nađete nanesenu štetu reklamirajte odmah za
vrijeme predaje.
• Kontrolirajte da je bilo sve predano.
Ako nekih dijelova nedostaje, odmah obavijestite
prodavača.
Sadržaj paketa
1 x Blanja za obradu površine i debljine
1 x Vodilo za nastavljanje kuta
1 x Usmjerivač
1 x 4mm šesterokutni ključ
1 x Ručica za reguliranje visine površine za blanjanje
debljine
2 x Pogonski remeni
1 x Komad za potiskivanje
1 x Reduktor za usmjerivač (samo za verziju 640 i
PF204)
6 INSTALIRANJE
Opasnost!
Promjene na stroju ili upotreba nekolaudiranih i
neodobrenih dijelova od strane konstruktora, mogu
prouzrokovati nepredviđenu štetu.
• Sastavite stroj točno kako je opisano u ovim uputama.
• Upotrebljavajte samo dobivene standardne dijelove.
• Ne mijenjajte ni jedan dio.

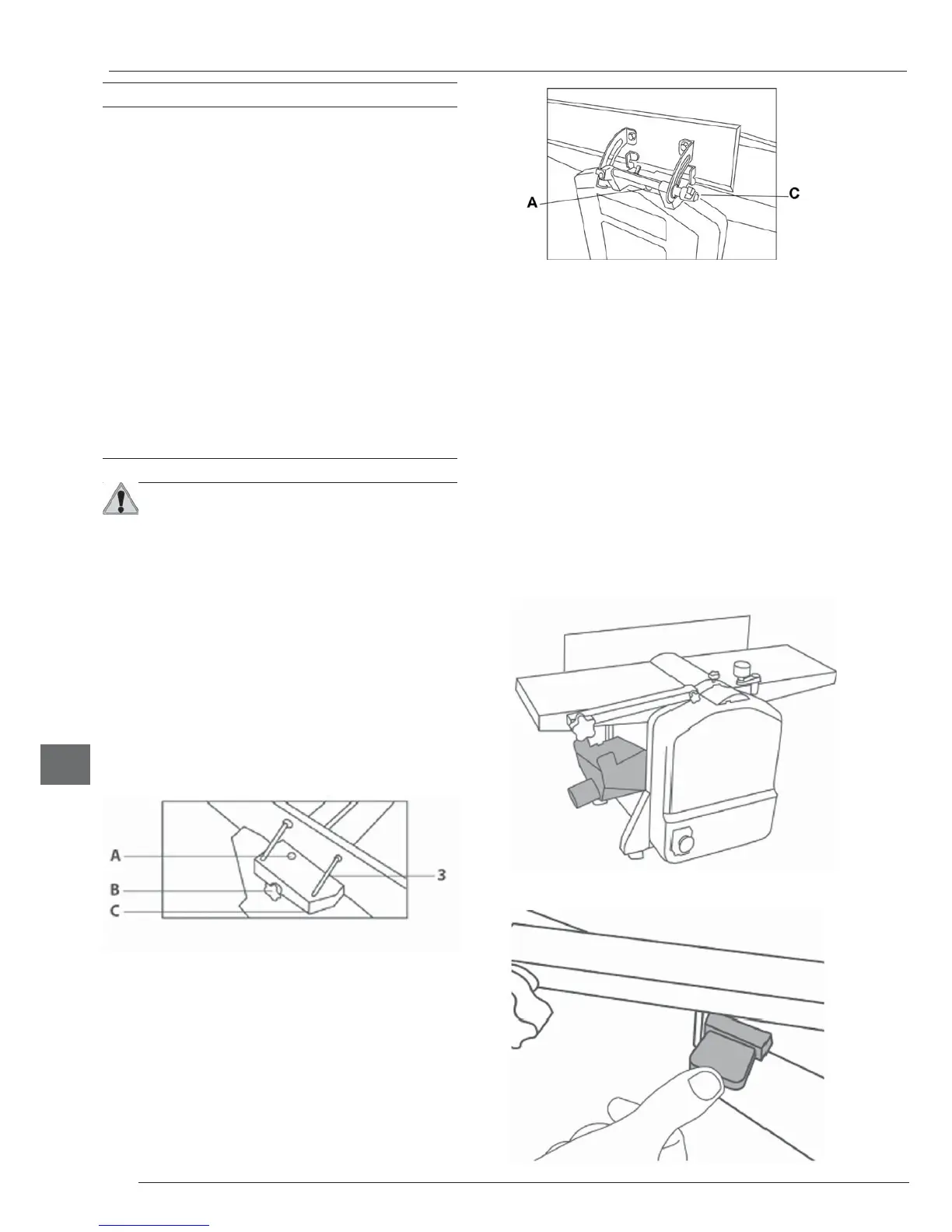

6.1 Vodilo za nastavljanje kuta
Vijci i zahtjevne brtve već su montirane na stroju.
Verzija 630, PF204, PF150
• Stavite vijak u otvor A.
• Namjestite vodilo za nastavljanje kuta u vijak B.
• Najprije pritegnite vijak A, a zatim C.
• Reguliranje kuta se obavlja s vijkom C u skladu s
mjerilom 3 vodila za nastavljanje kuta.
Verzija 640
• Pritegnite vijak A
• Reguliranje kuta se obavlja s vijkom C u skladu s
mjerilom 3 vodila za nastavljanje kuta.
6.2 Instaliranje usmjerivača
Usmjerivač 1 mora biti pravilno povezan sa strojem.
U slučaju da pravilno ne instalirate, mikro-sprava za
sigurnost će spriječiti da se stroj upali (pogledajte Naprave
sigurnosti).
Upotreba blanje za površinsko blanjanje
• Podignite kućište za blok noževa 4 tako da uzdužne rupe
na obadvije strane površine blanje 5 budu dostupne.
• Izvadite ključeve koji se nalaze na obadvije strane cijevi
za prašinu 1.
• Premjestite površinu blanje na dubinu 12 na najniži
položaj na taj način da upotrijebite reguliranje visine
površine za dubinsko blanjanje 7.
• Stavite usmjerivač 1.
• Usmjerivač 1 mora biti postavljen tako da obadva ključa
budu u liniji s uzdužnim rupama.
• Obadva ključa pritisnite u rupe.
Upotreba blanje za dubinsko blanjanje
