Femi 640 - Innan Första Användning

SV
114
5 INNAN FÖRSTA ANVÄNDNING
Att ta bort emballaget
• Kontrollera alla delar för att se om skador uppstått under
transporten.
Om skador påträffas skall reklamation göras direkt vid
leveransen.
• Kontrollera att allt har levererats.
Om något saknas skall försäljaren underrättas
omedelbart.
Innehållet i förpackningen
1 x hyvelmaskin och hyvelmaskin med dubbel cylinder
1 x vinkelstödledare
1 x transportör
1 x 4 mm sexkantig nyckel
1 x vev för reglering av höjden på ytan till hyvelmaskinen
med dubbel cylinder
2 x drivremmar
1 x påskjutningsstav
1 x reduktion för transportör (endast för version 640 och
PF204)
6 INSTALLATION
Fara!
Ändringar på maskinen eller användning av delar, av
tillverkaren icke testade och godkända, kan orsaka
oförutsedda skador.
• Montera samman maskinen exakt på det sätt som beskrivs
i dessa instruktioner.
• Använd endast de delar som levereras med maskinen
som standardutrustning.
• Gör inga ändringar på några delar.

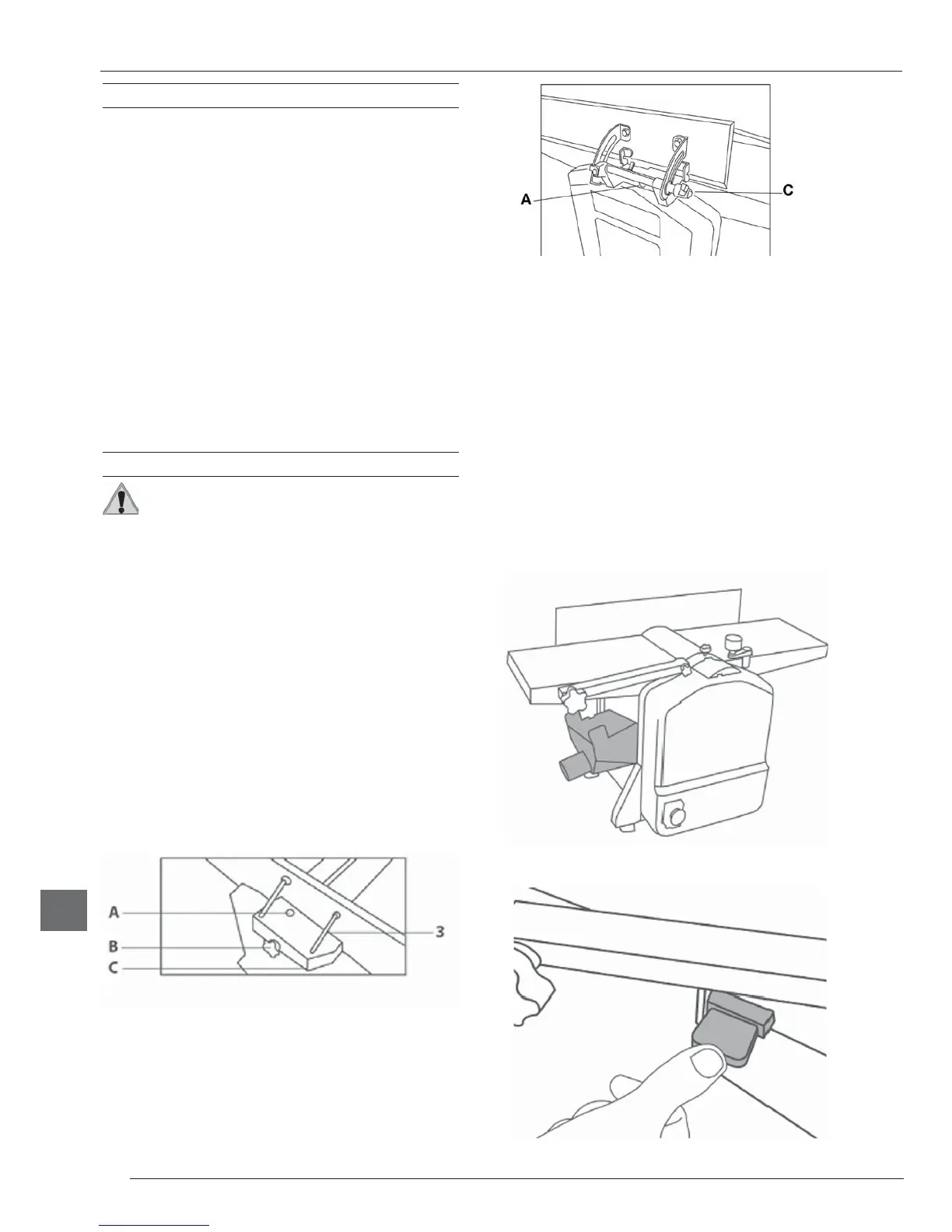

6.1 Vinkelstödledare
De skruvar och packningar som krävs är redan monterade
på maskinen.
Version 630, PF204, PF150
• Sätt i skruven i öppning A.
• Placera vinkelstödledaren på skruv B.
• Dra först åt skruv A, sedan skruv C.
• Regleringen av vinkeln görs med skruv C i förhållande
till skalan 3 i vinkelstödledaren.
Version 640
• Dra åt skruvarna A
• Regleringen av vinkeln görs med skruv C i förhållande
till skalan 3 i vinkelstödledaren.
6.2 Installation av transportören
Transportör 1 skall vara korrekt ansluten till maskinen.
Vid felaktig installation förebygger en säkerhetsmikrobrytare
att maskinen slås på (se Säkerhetsanordningar).
Användning för hyvling med enkel cylinder
• Lyft upp skyddet till knivblockering 4 så att de längsgående
hålen på båda sidor om hyvelmaskinens yta 5 kan nås.
• Dra ut nycklarna som är placerade på båda sidor om
dammledningen 1.
• Flytta ytan på hyvelmaskinen med dubbel cylinder 12 till
den lägre positionen med hjälp av regleringen av ytan på
hyvelmaskinen med dubbel cylinder 7.
• Sätt i transportören 1.
• Transportör 1 skall placeras på ett sådant sätt att båda
nycklarna befinner sig i linje med de längsgående
hålen.
• Skjut in båda nycklarna i hålen.
