Femi 640 - Antes da Primeira Utilização

PT
50
5 ANTES DA PRIMEIRA UTILIZAÇÃO
Retirar a embalagem
• Verifi car todas as partes em caso de danos provocados
pelo transporte.
Se houver danos, reclamar directamente no acto de
recepção da máquina.
• Verifi car se foi tudo entregue.
Em caso de falta de componentes, avisar imediatamente
o vendedor.
Conteúdo da embalagem
1 x plaina
1 x guia de apoio angular
1 x aspirador
1 x chave hexagonal de 4 mm
1 x manivela para a regulação da altura do plano da plaina
de espessura
2 x correias de transmissão
1 x haste de suporte
1 x redutor para aspirador (só para a Versão 640 e
PF204)
6 INSTALAÇÃO
Perigo!
Modifi cações na máquina ou o uso de peças não
ensaiadas e não aprovadas pelo fabricante podem
provocar danos imprevistos.
• Montar a máquina exactamente como descrito nestas
instruções.
• Usar somente peças fornecidas com a máquina com
denominação standard.
• Não modifi car nenhuma das peças.

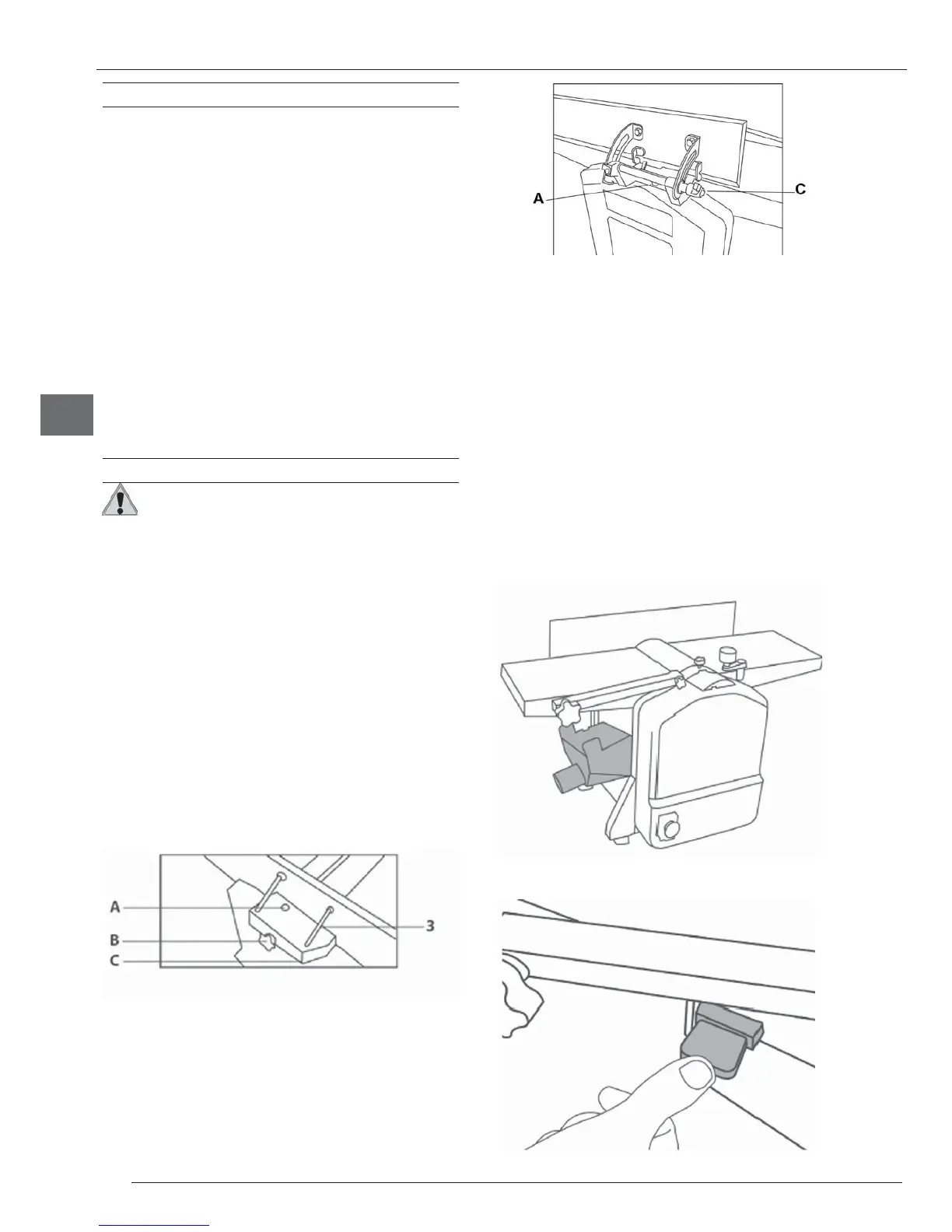

6.1 Guia de apoio angular
Os parafusos e as juntas necessárias já estão montados
na máquina.
Versão 630, PF204, PF150
• Introduzir o parafuso na ranhura A.
• Colocar a guia de apoio angular no parafuso B.
• Apertar primeiro o parafuso A, depois o C.
• A regulação do ângulo é efectuada com o parafuso C
de acordo com a escala 3 da guia de apoio angular.
Versão 640
• Aperte os parafusos A
• A regulação do ângulo realiza-se com o parafuso C
em concordância com a escala 3 da guia de apoio
angular.
6.2 Instalação do aspirador
O aspirador 1 deve ser ligado correctamente à máquina.
Em caso de instalação imprópria, um interruptor de limite
impede que a máquina se ligue (consultar Dispositivos
de Segurança).
Uso como plaina
• Alçar a protecção do bloco de cortantes 4 de modo que
os furos longitudinais em ambos os lados do plano da
plaina 5 sejam acessíveis.
• Extrair as chaves situadas em ambos os lados da
conduta dos pós 1.
• Deslocar o plano da plaina de espessura 12 para a
posição mais em baixo, usando a regulação da altura
do plano da plaina de espessura 7.
• Introduzir o aspirador 1.
• O aspirador 1 deve ser colocado de modo que ambas
as chaves fi quem em linha com os furos longitudinais.
• Empurrar ambas as chaves nos furos.
