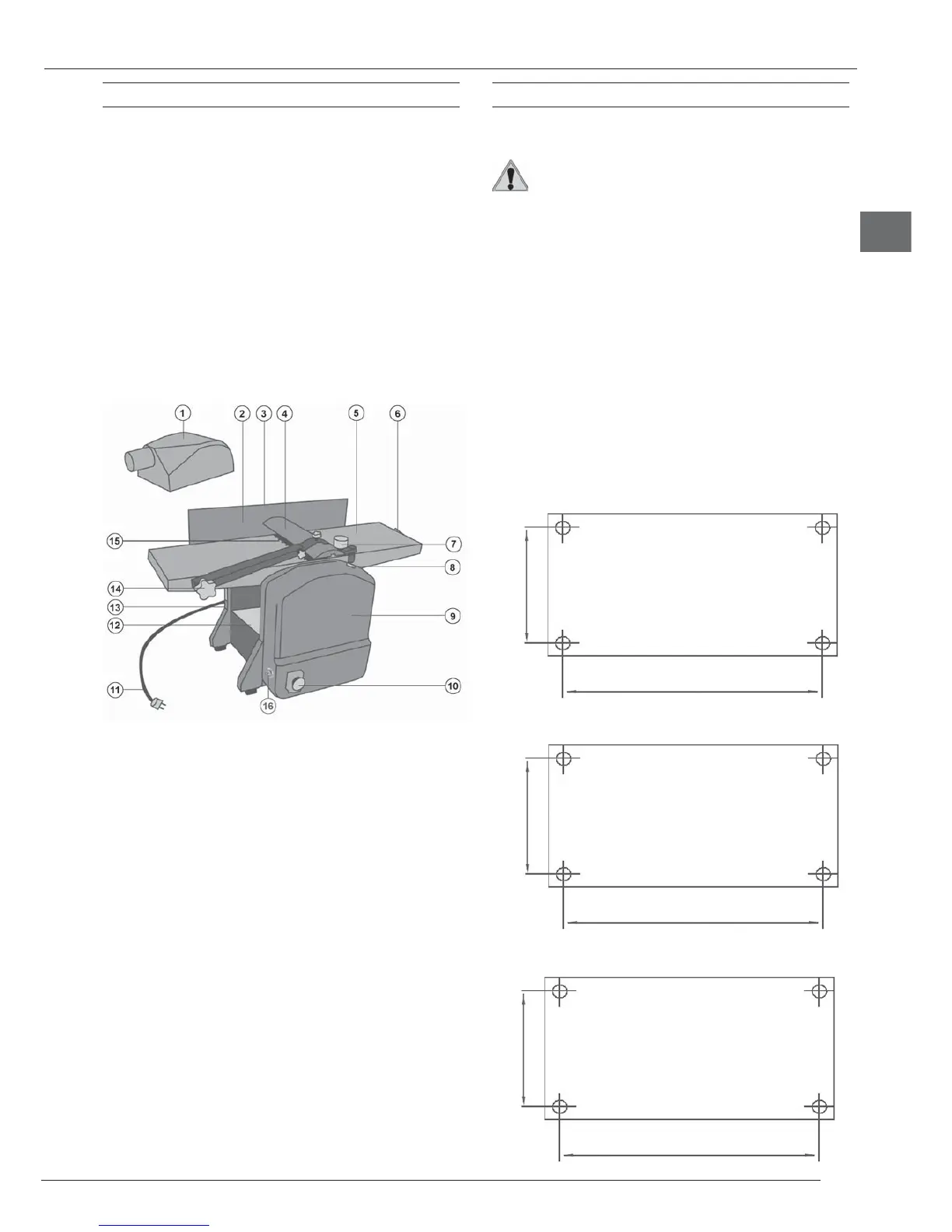

3 BEDIENELEMENTE UND ZUBEHÖR
Geräteteile:
1. Staubabsaugung
2. Winkelanschlag
3. Skala Winkelanschlag
4. Messerwellen-Abdeckung
5. Abrichttisch
6. Tiefenverstellung Abrichthobel
7. Höhenverstellung Dickentisch
8. Skala Abrichthobel
9. Frontabdeckung
10. Ein-/Ausschalter
11. Netzkabel mit Netzstecker
12. Dickentisch
13. Skala Dickenhobel
14. Feststellschraube der Messerwellen- Abdeckung
15. Messerwelle
16. Überhitzungsschutz
4 TRANSPORT UND AUFSTELLUNG
Auf Grund des schweren Gewichtes wird empfohlen, die
Maschine nur zu zweit zu tragen.
Achtung!
Tragen Sie die Maschine nicht am Aufnahme- oder
Abgabetisch, da Aufnahme- oder Abgabetisch nicht
für Zugbelastung durch das Gewicht der Maschine
ausgelegt sind.
• Platzbedarf: mindestens 3 m x 4 m
• Untergrund ausreichend tragfähig
• waagerecht
• eben
• trocken
• rutschfest
• ausreichende Beleuchtung
• korrekte Stromversorgung
Je nach Werkstückabmessungen kann der Platzbedarf
entsprechend größer sein.
Der Elektrohobel kann mit Hilfe von Schrauben,
Unterlegscheiben und Muttern (nicht im Lieferumfang) auf
einer Werkbank installiert werden. (siehe Bild)
Version 640
380
240
Version PF204
350
240
Version 630 / PF150
350
190
