HR
97

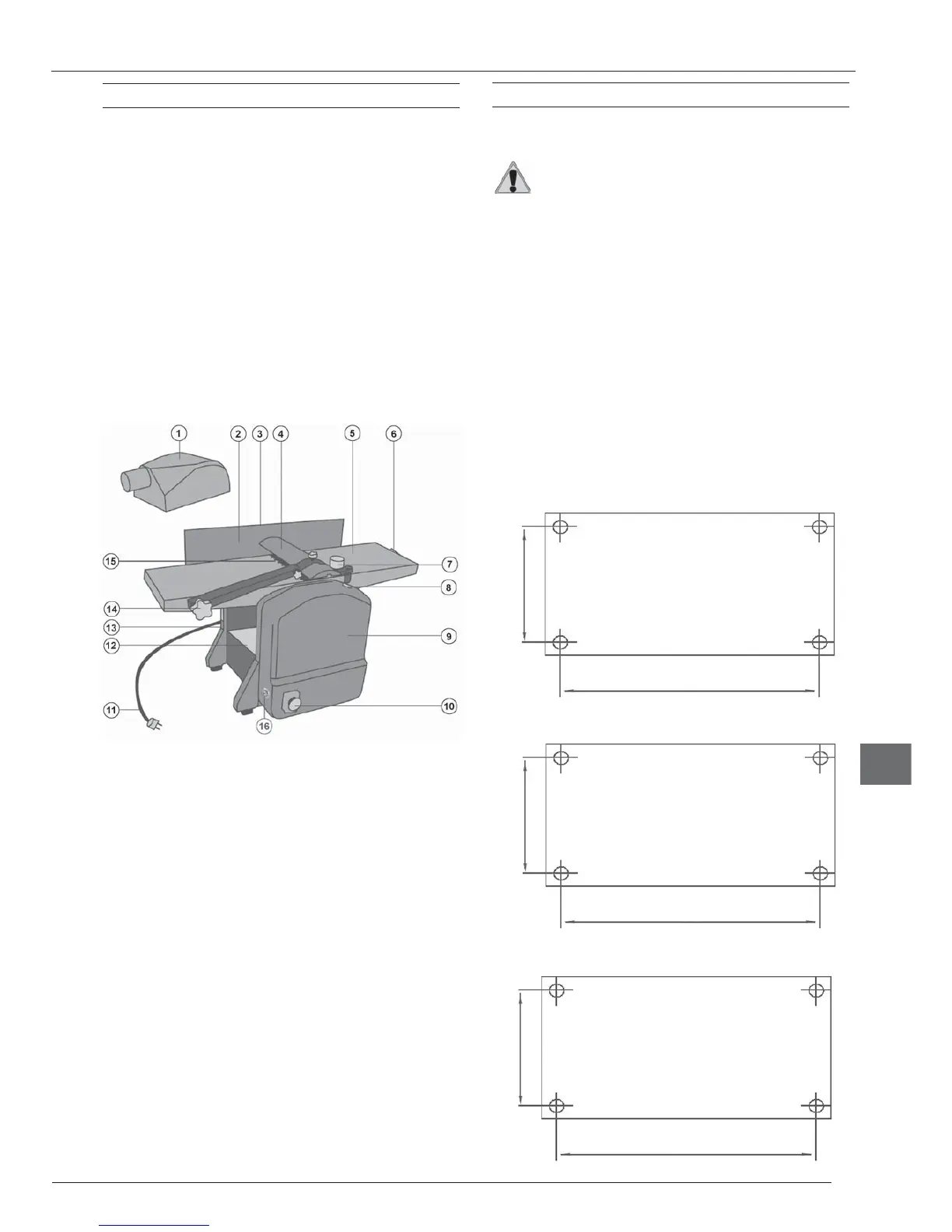

3 DIJELOVI I REZERVNI DIJELOVI
Dijelovi alata
1. Usmjerivač
2. Vodilo za oslonac pod kutom
3. Mjerilo za vodilo oslonca
4. Kućište za blok noževa
5. Površina blanje
6. Regulacija debljine prereza blanje
7. Regulacija visine površine za blanjanje debljine
8. Mjerilo blanje
9. Prednji pokrov
10. Prekidač za stavljanje u pogon
11. Kabel za napajanje s utikačem
12. Površina blanje za obradu debljine
13. Mjerilo blanje za obradu debljine
14. Poluga za kućište bloka noževa
15. Blok noževa
16. Toplotni zaštitnik
4 PRENOŠENJE I STAVLJANJE U POLOŽAJ
Pošto je stroj težak preporučujemo da ga ne prenosite
sami.
Pažnja!
Ne prenosite stroj tako da ga hvatate za površinu
blanje, jer nije projektirano da bi se njom mogla vući
sva težina stroja.
• Zahtijevan prostor površine: minimalno 3m sa 4m
• Dovoljna nosivost za tovarenje
• Vodoravno
• Ravno
• Suho
• Protiv klizanja
• Dovoljna ventilacija
• Prikladan električni priključak
Već prema dimenzijama komada za obradu možda će biti
potrebno više prostora.
Stroj se može instalirati na radnu površinu sa šarafi ma,
blokirajućim brtvama i šesterostranim maticama koje nisu
priložene (pogledajte sliku).
Verzija 640
380
240
Verzija PF204
350
240
Verzija 630 / PF150
350
190
