5 PŘED PRVNÍM POUŽITÍM
Rozbalení
• Prověřte všechny části pro případné poškození
dopravou.
Objeví-li se poškození, reklamujte je okamžitě po
doručení.
• Prověřte zda-li je dodávka kompletní.
Okamžitě nahlaste chybějící součásti obchodníku.
Rozsah dodávky
1 x hoblovka a srovnávací fréza
1 x Úhlový chránič
1 x Násypka na prach
1 x 4 mm francouzský klíč
1 x klika pro výškové nastavení stolu srovnávací
hoblovačky
2 x hnací řemeny
1 x strkací násadka
1 x Násypka na prach (pouze verze 640 a PF204)
6 INSTALACE
Nebezpečí!
Úpravy stroje nebo použití netestovaných a
prověřených částí dodaných výrobcem může
způsobit nepředvídané poškození!
• Smontujte stroj přesně podle těchto instrukcí.
• Použijte pouze části dodané se strojem jako standardní
vybavení.
• Nedělejte změny v žádném dodaném doplňku nebo
části.

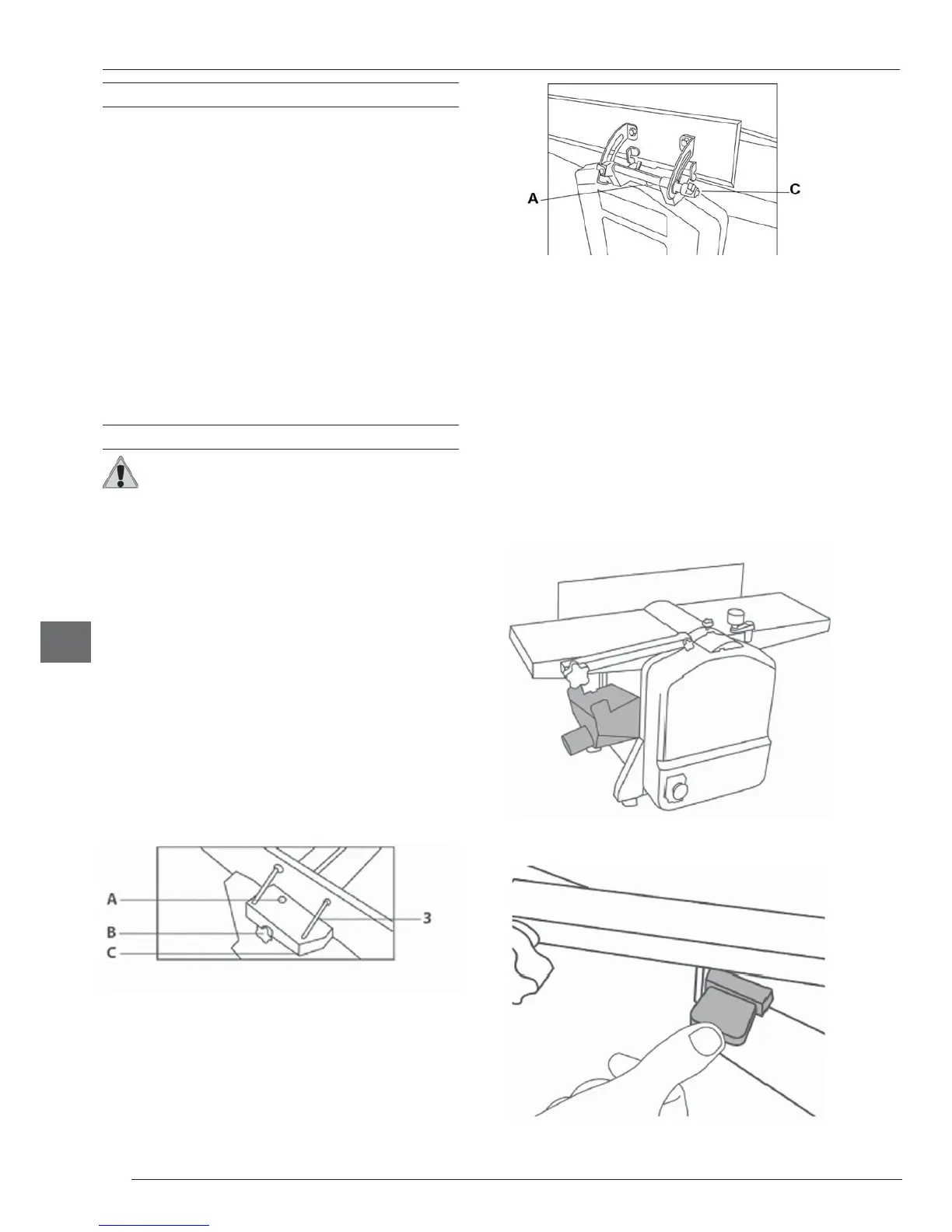

6.1 Instalace Úhlového Chrániče
Požadované šrouby a podložky jsou už vmontovány do
stroje.
Verze 630, PF204, PF150
• Vložte šroub do otvoru A.
• Najděte rohový chránič na šroubu B.
• Nejdříve bezpečně utáhněte šroub A, poté šroub C.
• Rohové nastavení je děláno pomocí šroubu C v závislosti
na měřítku rohového chrániče 3.
6.2 Instalace Násypky na prach
Násypka na prach musí být řádně připojena do zařízení.
V případě neúplného připojení ke stroji, limitový přepínač
zabrání stroji ve spuštění (odkaz naBezpečnostní
Instrukce).
Použití hoblovky
• Zvedněte chránič nože 4 tak, že oba podélné otvory na
obou stranách stolu hoblovačky 5 jsou dostupné.
• Vytlačte klávesy na obou stranách násypky prachu 1.
• Posuňte dolu frézovací stůl 12 na nejnižší pozici použitím
výškového nastavení frézovacího stolu 7.
• Vložte násypku na prach 1.
• Násypka na prach 1 musí být situována tak, že obě
klávesy jsou ve stejné linii s podélnými otvory.
• Strčte obě klávesy do otvorů.
Verze 640
• Utáhněte šrouby A
• Úhel se seřizuje pomocí šroubu C v souladu s měřítkem
3 úhlového opěrného vodiče.
