Specifiche
Specifiche

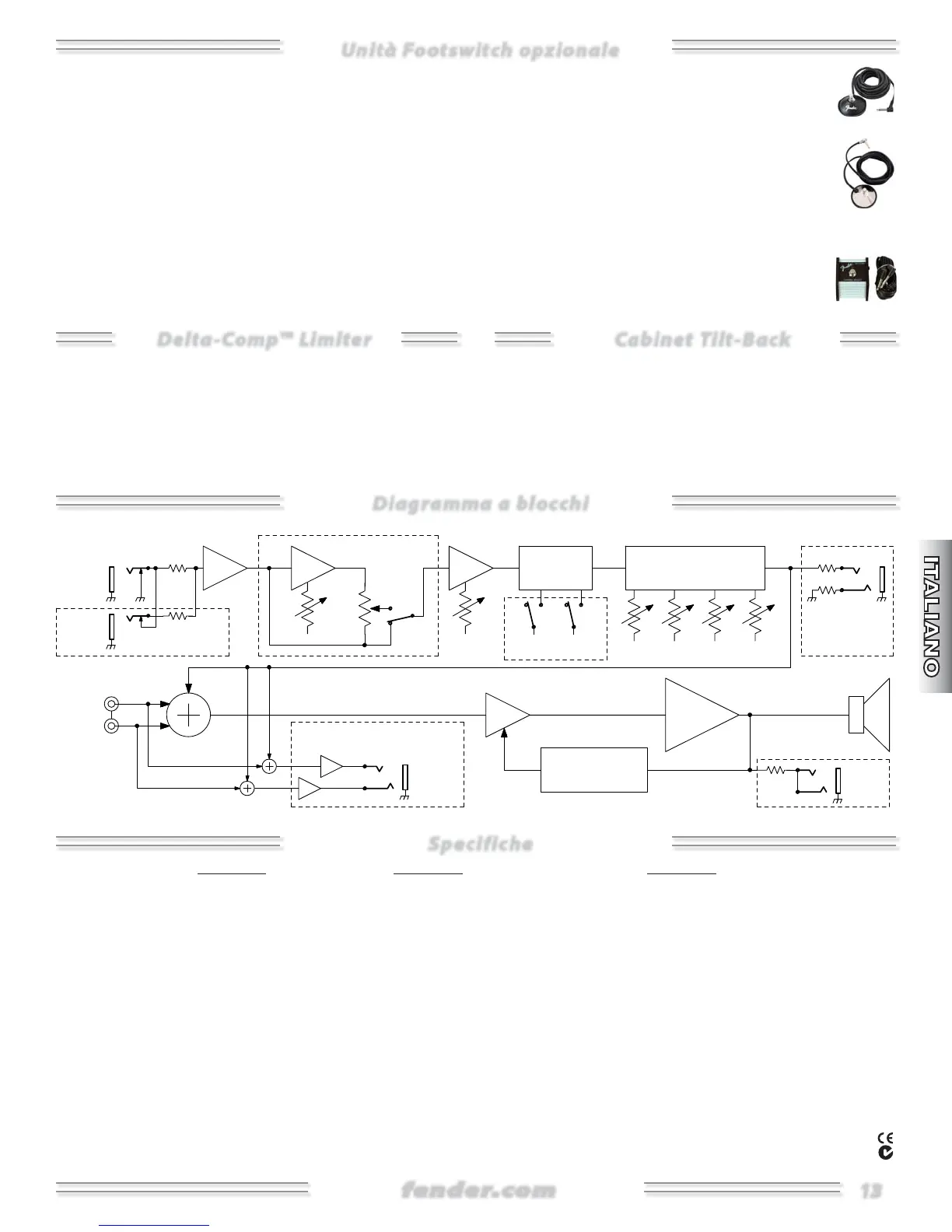

Diagramma a blocchi
Diagramma a blocchi
Unità Footswitch opzionale
Unità Footswitch opzionale
Collegando un pedale all'unità Rumble 75 è possibile abilitare
l'OVERDRIVE in remoto. Il catalogo Fender include tre pedali/footswitch
utilizzabili con Rumble 75 (riportati a destra, accanto ai relativi codici-
prodotto). È comunque possibile usare qualsiasi footswitch generico a
pulsante-singolo (di tipo 'latching'). Per le migliori prestazioni, consigliamo
il modello Fender LED FOOTSWITCH (P/N 0994052000). Contatta il
negoziante Fender per acquistare il footswitch Fender di tua scelta.
NOTA: Con un pedale collegato, il tasto del pannello frontale rimane
comunque attivo ma la sua azione potrebbe risultare opposta, in base
alla posizione del pulsante del pedale (es.: tasto inserito=OFF). L'attività
dell'indicatore LED Overdrive del pannello frontale sarà SEMPRE corretta,
mentre il LED del pedale potrebbe non esserlo. Usando un pedale
dotato di LED, mantieni il tasto del pannello frontale disinserito, in modo
da consentire all'indicatore LED di mostrare lo status corretto.
. ECONOMY FOOTSWITCH  (P/N )
Pedale/footswitch di base On/Off a pulsante singolo,
di colore nero
. VINTAGE FOOTSWITCH  (P/N )
Pedale/footswitch On/Off a pulsante singolo,
cromato.
. LED FOOTSWITCH  (P/N ) Pedale/footswitch
moderno On/Off a pulsante singolo con indicatore
LED. NOTA: Per un uso corretto, prima di collegare
il pedale lascia il tasto Overdrive del pannnello
frontale dell'amplificatore in posizione disinserita.
Gli amplificatori Rumble includono il limiter Fender Delta-Comp, utile
per minimizzare la distorsione dell'amplificatore ed aumentare il sustain.
Impostando il VOLUME a livelli elevati o suonando in modo aggressivo
con bassi dall'elevato livello d'uscita, si ottiene un suono molto
compresso e con un maggiore sustain. Usando l'ingresso INPUT 2 o
diminuendo il livello del VOLUME si ottiene un suono meno compresso,
una più ampia gamma dinamica ed una maggiore sensibilità al tocco.
I cabinet dei modelli Rumble 30 e 75 presentano un design di tipo
'tilt-back', per un'ulteriore flessibilità tonale dell'amplificatore. Con
il cabinet in verticale si esalta la risposta delle basse frequenze;
reclinandolo all'indietro si direzionano verso l'alto le frequenze medie
e alte, per una sonorità più chiara e facile da percepire negli ambienti
di piccole dimensioni o durante le prove. Sperimenta la posizione del
cabinet e individua quella migliore per le tue appplicazioni.
Delta-Comp™ Limiter
Delta-Comp™ Limiter
Cabinet Tilt-Back
Cabinet Tilt-Back
MODELLO: Rumble 15 Rumble 30 Rumble 75
REQUISITI ENERGETICI: 40W Max / 20W tipico 80W Max / 40W tipico 200W Max / 100W tipico
IMPEDENZE D'INGRESSO: 1M (Input) / 10k (Aux In) 1M (Input 1) / 136k (Input 2) / 10k (Aux In)
1M (Input 1) / 136k (Input 2) / 10k (Aux In)
SENSIBILITÀ PRE-AMP: 40mVrms 40mVrms (Input 1) / 80mVrms (Input 2) 40mVrms (Input 1) / 80mVrms (Input 2)
(Piena potenza @ 100Hz, Volume al massimo, controlli di tono flat)
USCITA POWER AMP: 15 W su 8  @ < 0.1 % THD, 100 Hz 30 W su 8  @ < 0.1 % THD, 100 Hz 75 W su 8  @ < 0.1 % THD, 100 Hz
CONTROLLI DI TONO: BASS: ±15dB @ 60Hz BASS: ±15dB @ 60Hz BASS: ±15dB @ 80Hz
MID: ±15dB @ 630Hz MID: ±15dB @ 630Hz LOW MID: ±12dB @ 400Hz
TREBLE: ±15dB @ 6kHz TREBLE: ±15dB @ 6kHz HIGH MID: ±12dB @ 1.2kHz
TREBLE: ±15dB @ 10kHz
FILTRO SHAPE: N.D. N.D. PUNCH: +7dB @ 170Hz, –12dB @ 50Hz
SCOOP: +2dB @ 125Hz, –13db @650Hz, +2.5dB @ 8kHz
USCITA LINE OUT: N.D. N.D. +8.75dBU (su 600), Max Output
USCITA HEADPHONES: 110mW su 32/Canale 280mW su 32/Canale 280mW su 32/Canale
ALTOPARLANTI: 1 x altoparlante da 8" Special Design, 8Ω 1 x altoparlante da 10" Special Design, 8Ω 1 x altoparlante da 12" Special Design, 8Ω
Le specifiche possono essere soggette a variazioni senza alcun preavviso. Per maggiori informazioni sui prodotti, visita il sito www.fender.com.
5XPEOHRQO\
5XPEOHRQO\
5XPEOHRQO\
5XPEOHRQO\
5XPEOH6KRZQ
5XPEOHRQO\
5XPEOHRQO\
3+21(6
+($'
G%
6/((9(*1'
5,1*
7,3
3+21(6
+($'
67(5(2+($'3+21($03/,),(5
63($.(532:(5$03
70
'(/7$&203/,0,7(5
&/,3'(7(&7,21
32:(5$03
$8;,1
/,1(287
+,0,' 75(%/(/20,'%$66
(48$/,=$7,21
$&7,9(
6&223381&+
),/7(56
92,&,1*
92/80(
(1$%/(%/(1'
*$,1
29(5'5,9(
,1387
,1387
