Fermax iLOFT 4+N User Manual

Pag 21
Monitor iLoft 4+NMonitor iLoft 4+N
Monitor iLoft 4+NMonitor iLoft 4+N
Monitor iLoft 4+N
Monitor iLoft 4+NMonitor iLoft 4+N
Monitor iLoft 4+NMonitor iLoft 4+N
Monitor iLoft 4+N

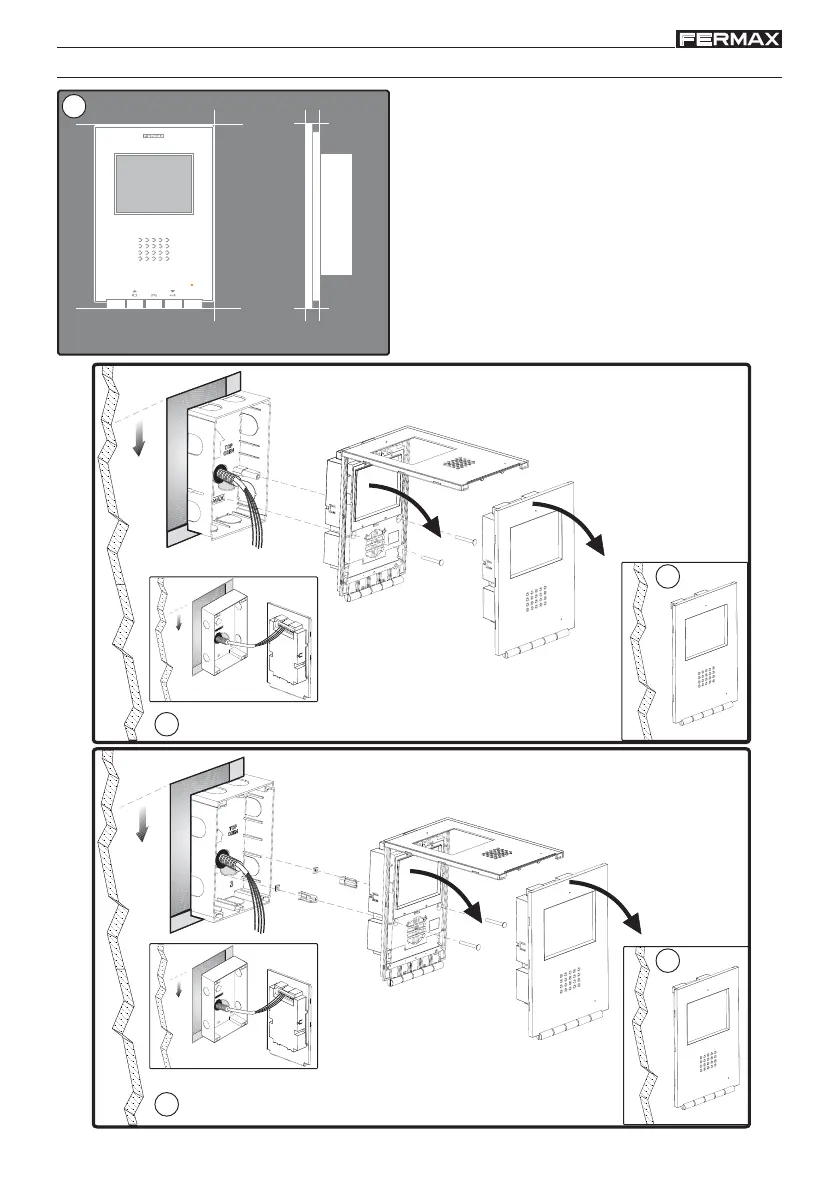

INSTALLA TION MONITEUR
197mm
131mm
F1 F2
MENU
14mm
XXmm
1
1
.6
0m
5
.2
5
fe
e
t
(*)
(*)
1.60m
5.25 feet
(*)
(*)
2a
2b
3
3
1.60m
5.25 feet
C
t
+MV
MV
F
1
T
A
+
L-F
2
1.60m
5.25 feet
C
t+ MV
MV
F1
T
A+ L-F2
Dimensions moniteur (hauteur x largeur x prof*) :
197 x 131 x 60 mm / 7,7” x 5,1” x 2,3”
Dimensions boîtier Fermax (hauteur x largeur x prof*) :
158 x 108 x 45 mm / 6,2” x 4,2” x 1,7”
Dimensions boîtier universel (hauteur x largeur x prof*) :
174 x 114 x 50 mm / 6,8” x 4,5” x 2”
Remarques :
- Ce moniteur peut être installé dans un boîtier universel.
- Prof * : la profondeur du moniteur est prise en compte
avec le boîtier Fermax.
Installation avec BOÎTIER FERMAX
Installation avec BOÎTIER UNIVERSEL
(*)Retirer l’étiquette électrostatique de protection.
(*)Retirer l’étiquette électrostatique de protection.
