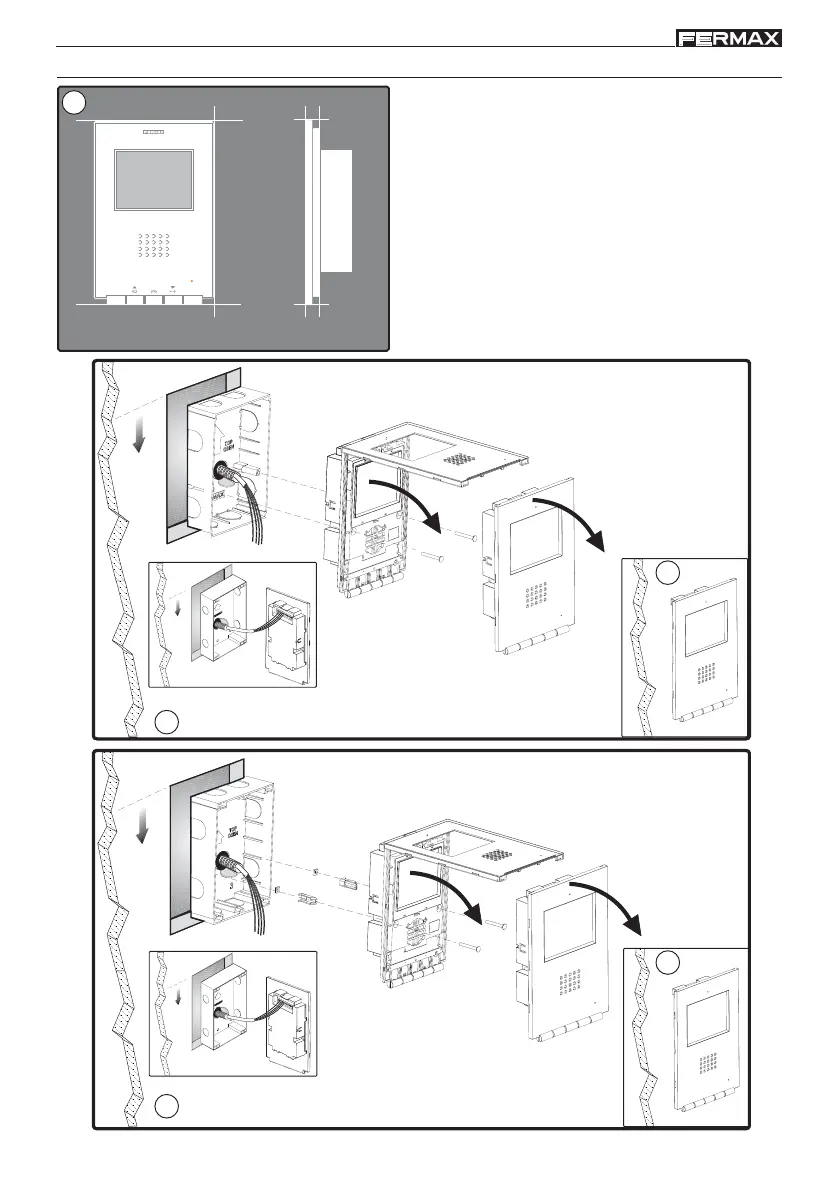

INSTALAÇÃO DO MONITOR
197mm
131mm
F1 F2
MENU
14mm
XXmm
1
1.60m
5.25 feet
(*)
(*)
1.60m
5.25 feet
(*)
(*)
2b
3
3
1
.
6
0
m
5
.
2
5
f
e
e
t
C
t
+MVMV
F
1
T
A
+
L-
F
2
2a
1.60m
5.25 feet
C
t
+MVMVF1
T
A+ L-
F2
Notas:
- este monitor pode ser instalado numa caixa universal.
- Prof * : considerou-se a profundidade do Monitor com
caixa Fermax
(*) Retirar etiqueta de protecção electroestática.
(*) Retirar etiqueta de protecção electroestática.
Dimensões do monitor (Altura x Largura x Prof *.):
197 x 131 x 60 mm / 7,7” x 5,1” x 2,3”
Dimensões da caixa Fermax (Altura x Largura x Prof.):
158 x 108 x 45 mm / 6,2” x 4,2” x 1,7”
Dimensões da caixa universal (Altura x Largura x Prof.):
174 x 114 x 50 mm / 6,8” x 4,5” x 2”
Instalação com CAIXA FERMAX
Instalação com CAIXA UNIVERSAL
