Pag 28
Ct
+
M
V
V
F2
4
3
1
-
F1
2
6
TA
1
2
364
+
-
Ct
COAX
P6P2
F1
TIMER
TEMPORIZADOR
REF. 29001
I1
CNoNc
I2 S
SET
9 ÷ 14 Vac
11 ÷ 18 Vdc
ON
-
Ab
-
R
P1 P2
DL1
TIME
MIN. SEC.
RESET
Vac
RESET
F2

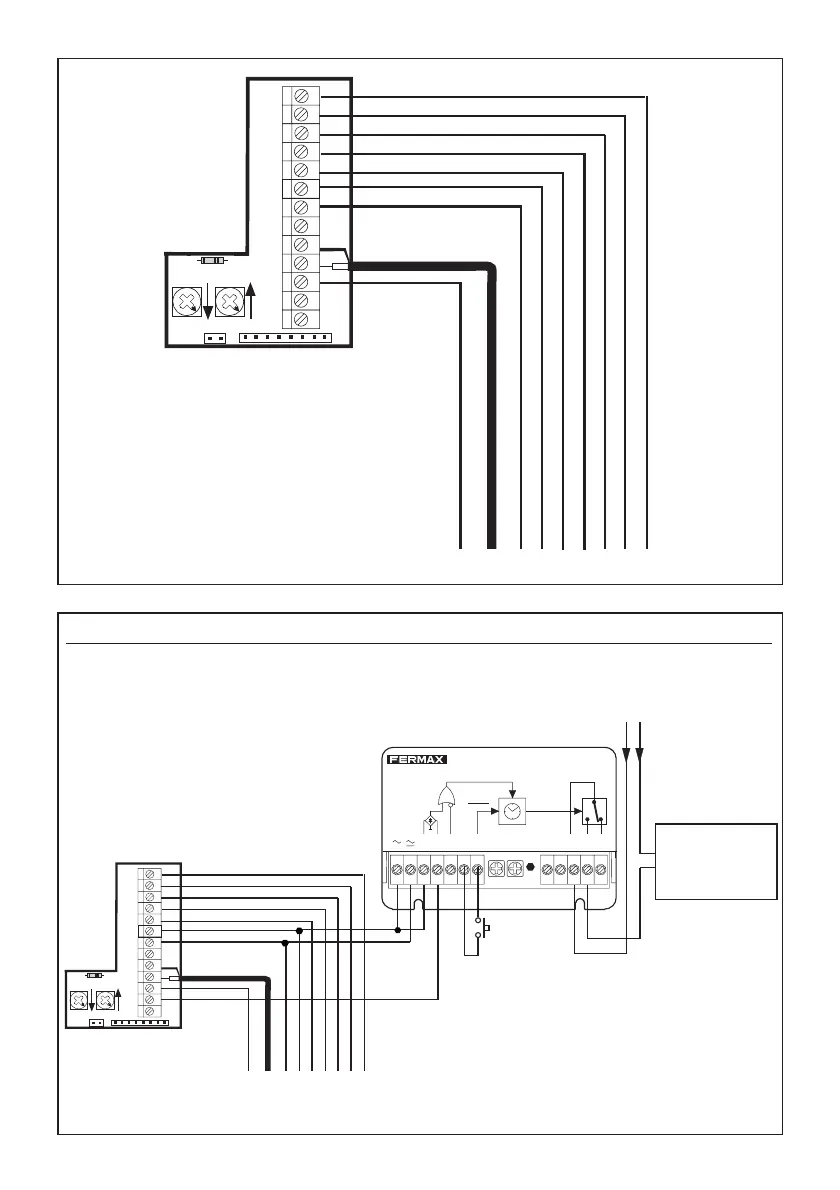

Aktivierung Zusatzgerät
Der Zeitschalter (Ref. 29001) wird für die Aktivierung eines externen Gerätes oder zur
Steuerung der Türöffnung einer zweiten Tür verwendet und durch Drücken der Taste «F1»
am Monitor betätigt..
Mit einem anderen Zeitschalter kann auch die Taste F2 durch Verwendung der Anschlussklemme
F2 belegt werden.
Wechselstrombetrie-
bener und durch
Zeitschaltung
gesteuerter
Schaltkreis
F1, F2: Zusatzfunktionen (Negativausgang «-»).
Maximalstrom an den Tasten F1, F2: 50 mA bei 12 VDC.
Ct
+
M
V
V
F2
4
3
1
-
F1
2
6
TA
1
2
364
+-
Ct
COAX
P6P2
