Fermax LOFT COMPACT 4+N COLOUR - Instalação E Ligações

Pag 32

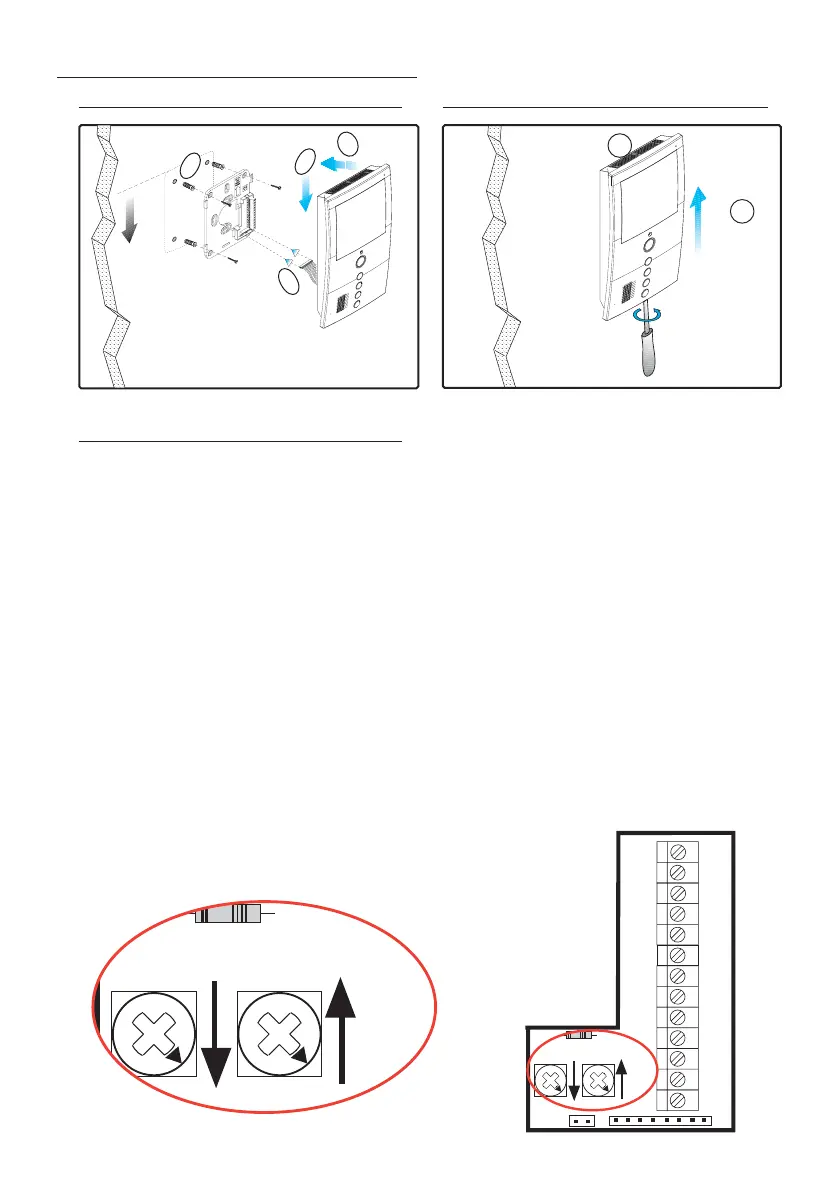

INSTALAÇÃO E LIGAÇÃO
DesmontagemMontagem
1
2
1.60m
5.25 feet
1
3
4
2
90º
Ct
+
M
V
V
F2
4
3
1
-
F1
2
6
TA
P6P2
Ct
V
F2
F1
TA
P6P2
Características:
O módulo de ligações do monitor incorpora 2 potenciómetros para regulação dos
níveis de áudio da instalação.
Funcionamento:
Por defeito, o conector sai da fábrica com os potenciómetros proporcionando o nível
máximo tanto para o áudio de subida, como para o áudio de descida (potenciómetros
rodados para o máximo no sentido dos ponteiros do relógio).
Para reduzir os eventuais acoplamentos acústicos, os dois potenciómetros permitem
baixar o nível de áudio em ambos os sentidos (diminui-se o volume, rodando os
potenciómetros no sentido contrário ao dos ponteiros do relógio):
· P2: ajuste do nível de áudio de descida.
· P6: ajuste do nível de áudio de subida.
Conector do monitor
