Fermax LOFT COMPACT 4+N COLOUR - Instalación y Conexionado

Pag 8

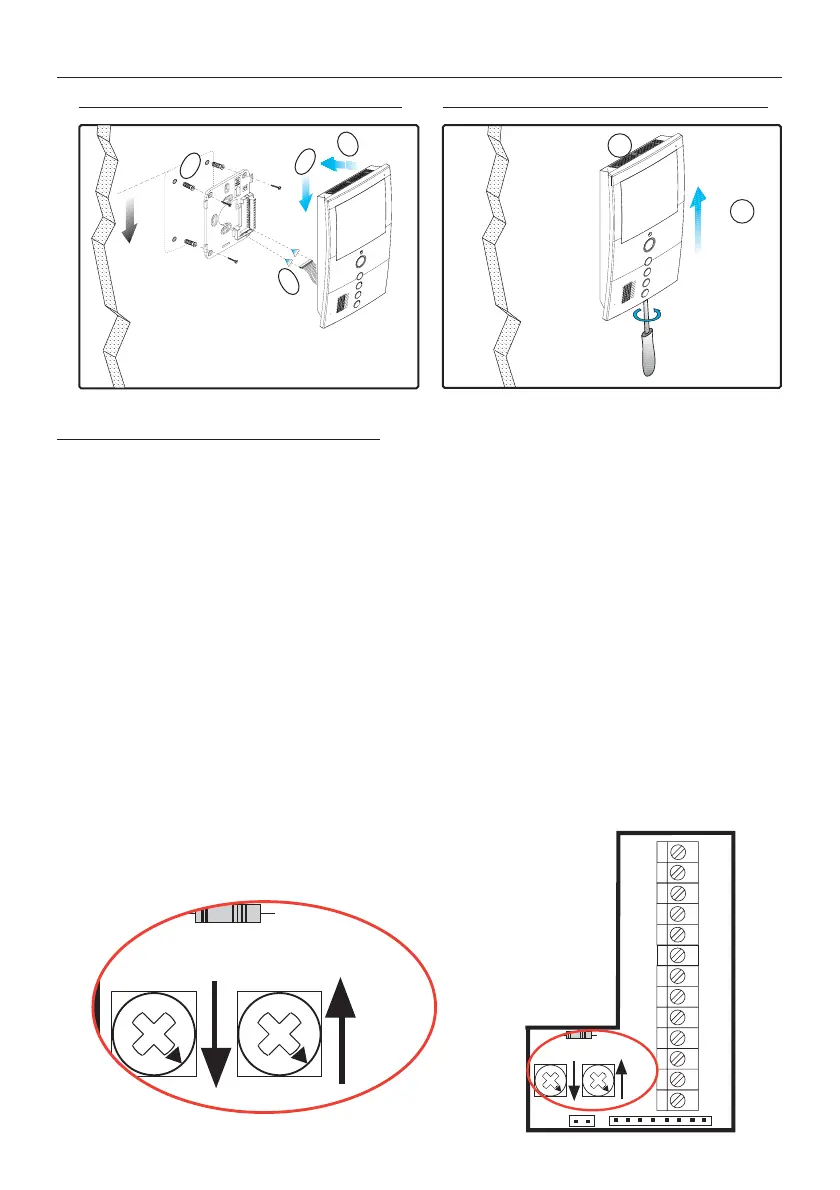

INSTALACIÓN Y CONEXIONADO
DesmontajeMontaje
1
2
1.60m
5.25 feet
1
3
4
2
90º
Conector del monitor
Características:
El modulo de conexiones del monitor incorpora 2 potenciómetros para el ajuste de los
niveles de audio de la instalación.
Funcionamiento:
Por defecto, el conector saldrá de fábrica con los potenciómetros proporcionando el
nivel máximo tanto para el audio de subida como para el audio de bajada,
(potenciómetros girados al máximo en el sentido de las agujas del reloj).
Para reducir los posibles acoples acústicos los dos potenciómetros permiten bajar el
nivel de audio en ambos sentidos , (se reduce volumen girando los potenciómetros
en el sentido contrario de las agujas del reloj):
· P2: ajuste del nivel del audio de bajada.
· P6: ajuste del nivel de audio de subida.
Ct
+
M
V
V
F2
4
3
1
-
F1
2
6
TA
P6P2
Ct
V
F2
F1
TA
P6P2
