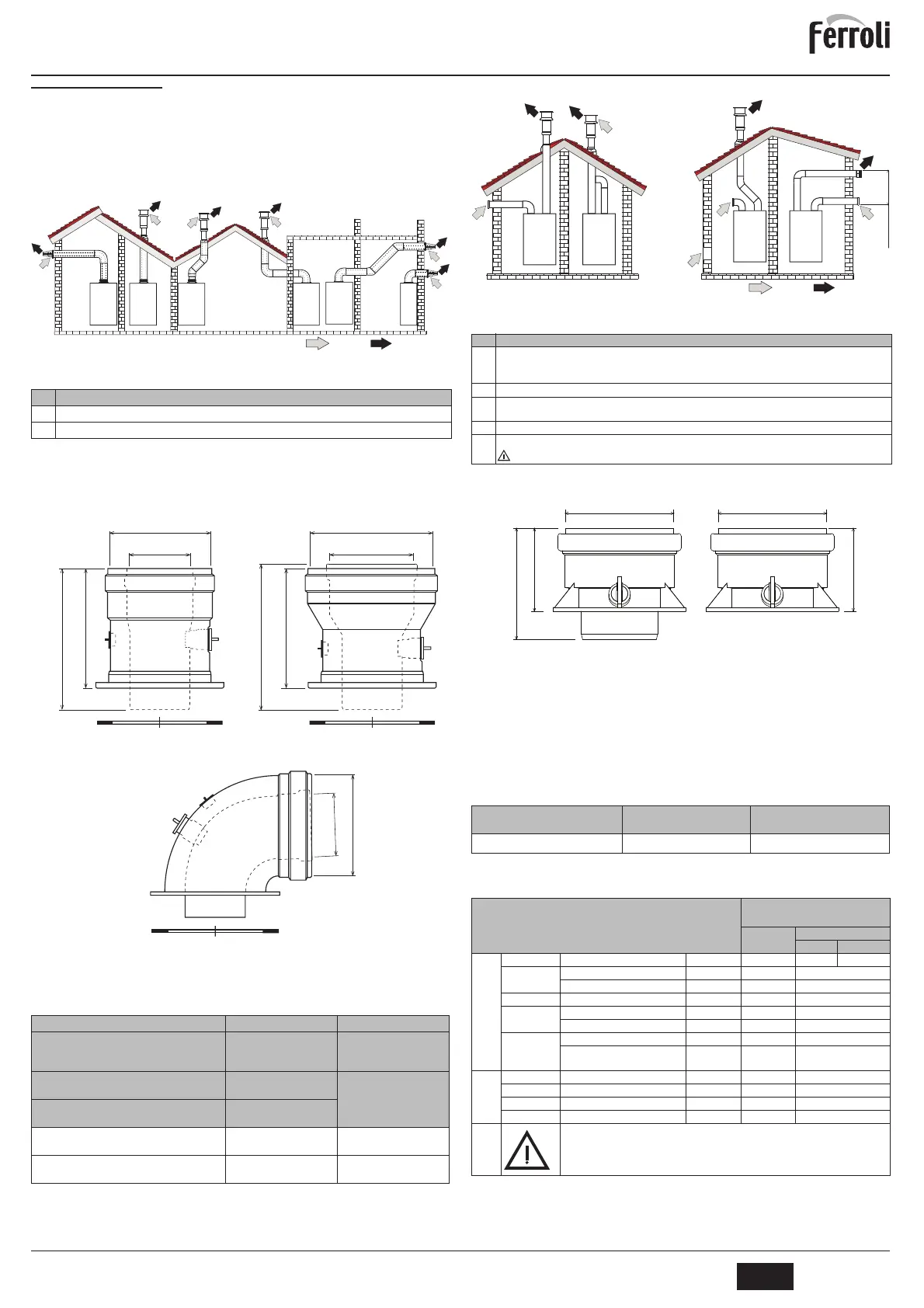

3.6 Conductos de humos
Advertencias
El aparato es de tipo C con cámara estanca y tiro forzado, la entrada de aire y la salida de
humos deben conectarse a sistemas como los que se indican más adelante. Antes de efec-
tuar la instalación, controlar y respetar escrupulosamente las prescripciones en cuestión.
Respetar también las disposiciones sobre la posición de los terminales en la pared y/o el te-
cho y las distancias mínimas a ventanas, paredes, aberturas de aireación, etc.
Conexión con tubos coaxiales
fig. 16 - Ejemplos de conexión con tubos coaxiales ( = aire / = humos)
Tabla. 2 - Tipo
Para la conexión coaxial, se debe montar uno de los siguientes accesorios iniciales en
el aparato. Para las cotas de taladrado en la pared, vea la figura de portada. Los tramos
horizontales de salida de humos han de mantener una ligera pendiente hacia la caldera
para evitar que la eventual condensación fluya al exterior y gotee.
fig. 17 - Accesorios iniciales para conductos coaxiales
Tabla. 3 - Longitud máxima de los conductos coaxiales
Conexión con tubos separados
fig. 18 - Ejemplos de conexión con tubos separados ( = aire / = humos)
Tabla. 4 - Tipo
Para conectar los conductos separados, monte en el aparato el siguiente accesorio inicial:
fig. 19 - Accesorio inicial para conductos separados
Antes de efectuar la instalación, compruebe que no se supere la longitud máxima per-
mitida, mediante un sencillo cálculo:
1. Diseñe todo el sistema de chimeneas separadas, incluidos los accesorios y los ter-
minales de salida.
2. Consulte la tabla 6 y determine las pérdidas en m
eq
(metros equivalentes) de cada
componente según la posición de montaje.
3. Compruebe que la suma total de las pérdidas sea inferior o igual a la longitud máxi-
ma indicada en la tabla 5.
Tabla. 5 - Longitud máxima de los conductos separados
Tabla. 6 - Accesorios
Tipo Descripción
C1X
Aspiración y evacuación horizontales en pared
C3X
Aspiración y evacuación verticales en el techo
Coaxial 60/100 Coaxial 80/125
BLUEHELIX TECH 18 A
BLUEHELIX TECH 25 A
BLUEHELIX TECH 35 A
BLUEHELIX TECH 18 A
BLUEHELIX TECH 25 A
BLUEHELIX TECH 35 A
Longitud máxima permitida
(horizontal)
7 m
28 m
Longitud máxima permitida
(vertical)
8 m
Factor de reducción
codo de 90°
1 m 0,5 m
Factor de reducción
codo de 45°
0,5 m 0,25 m
C
1X
Ø 100
Ø 60
041001X0
Ø 100
Ø 60
120
142
041002X0
Ø 80
Ø 127
120
147
041006X0
Tipo Descripción
C1X
Aspiración y evacuación horizontales en pared. Los terminales de entrada y salida deben ser concéntricos o
estar lo suficientemente cerca (distancia máxima 50 cm) para que estén expuestos a condiciones de viento
similares.
C3X
Aspiración y evacuación verticales en el techo. Terminales de entrada/salida como para C12
C5X
Aspiración y evacuación separadas en pared o techo o, de todas formas, en zonas a distinta presión. La aspi-
ración y la evacuación no deben estar en paredes opuestas.
C6X
Aspiración y evacuación con tubos certificados separados (EN 1856/1)
B2X
Aspiración del ambiente de instalación y evacuación en pared o techo
IMPORTANTE - EL LOCAL DEBE ESTAR DOTADO DE VENTILACIÓN APROPIADA.
BLUEHELIX TECH 18 A
BLUEHELIX TECH 25 A
BLUEHELIX TECH 35 A
Longitud máxima permitida
80 m
eq
70 m
eq
Pérdidas en m
eq
Entrada de
aire
Salida de humos
Vertical Horizontal
Ø 80
TUBO
1 m M/H 1KWMA83W 1 1,6 2
CODO
45° M/H 1KWMA65W 1,2 1,8
90° M/H 1KWMA01W 1,5 2
MANGUITO
con toma para prueba 1KWMA70W 0,3 0,3
TERMINAL
aire de pared 1KWMA85A 2 -
humos de pared con antiviento 1KWMA86A - 5
CHIMENEA
Aire/humos separada 80/80 010027X0 - 12
Solo salida de humos Ø 80 010026X0 +
1KWMA86U
-4
Ø 60
TUBO
1 m M/H 1KWMA89W 6
CODO
90° M/H 1KWMA88W 4,5
REDUCCIÓN
80/60 041050X0 5
TERMINAL
humos de pared con antiviento 1KWMA90A 7
ATENCIÓN: DADAS LAS ALTAS PÉRDIDAS DE CARGA DE LOS ACCESORIOS Ø 60,
UTILIZARLOS SOLO SI ES NECESARIO Y EN EL ÚLTIMO TRAMO DE LA SALIDA DE
HUMOS.
Ø 81Ø 81
Ø 65
Ø 87
Ø 65
041039X0
