BLUEHELIX TECH A
79
RO
cod. )5HY
5. CARACTERISTICI úI DATE TEHNICE
Tabel. 9 - Legendă figuri cap. 5

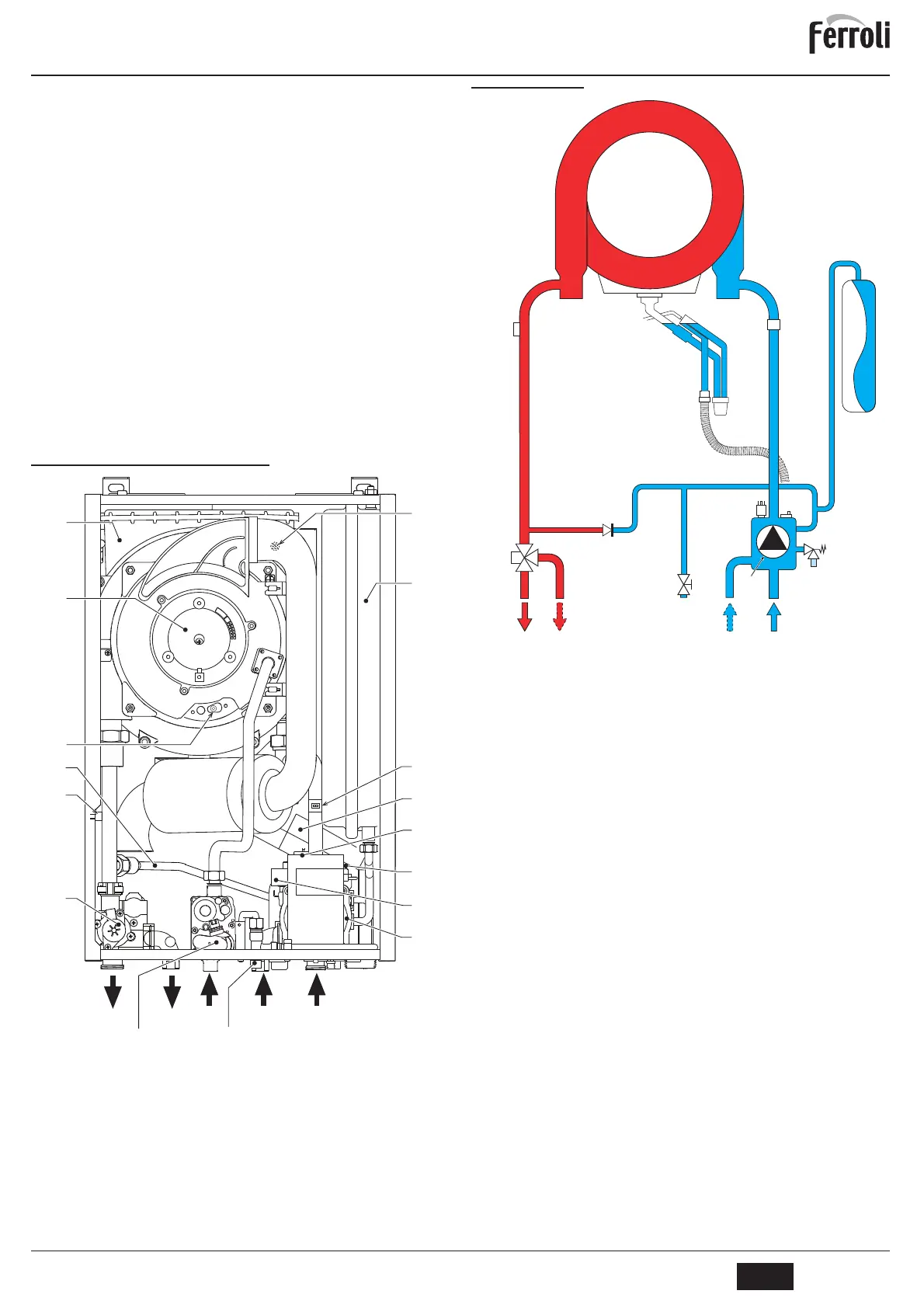

5.1 Vedere generală úi componente principale
fig. 27 - Vedere generală
5.2 Circuitul hidraulic
fig. 28 - Circuitul hidraulic
256 Semnal pompă de circulaĠie încălzire modulantă
10 209 7 210 11
44
193
32
114
14
36
186
56
191
196
350
81
95
278
340
WILO
74
10 11
14
114
186
278
56
36
193
154
32
74
95
209 210
340
7 Intrare gaz
114 Presostat apă
10 Tur instalaĠie
138 Sondă externă (opĠională)
11 Retur instalaĠie
139 Cronocomandă la distanĠă (opĠional)
14 Supapă de siguranĠă
154 Tub evacuare condens
16 Ventilator
155 Sondă temperatură boiler
32 Pompă de circulaĠie încălzire
186 Senzor de retur
36 Evacuare automată aer
191 Senzor temperatură gaze arse
44 Valvă de gaz
193 Sifon
56 Vas de expansiune
196 Rezervor condens
72 Termostat de cameră (nu este furnizat)
209 Tur boiler
74 Robinet de umplere instalaĠie
210 Retur boiler
81 Electrod de aprindere/ionizare
278 Senzor dublu (SiguranĠă + Încălzire)
95 Valvă deviatoare
340 Tub by-pass
104 SiguranĠă fuzibilă
350 Grup arzător/ventilator
A Întrerupător ON/OFF (Pornit/Oprit) (configurabil)
