BLUEHELIX TECH A
4
IT
cod. )5HY
Curva di compensazione e spostamento delle curve
Premendo il tasto reset (part. 6 - fig. 1) per 5 secondi si accede al menù "Temperatura
scorrevole"; viene visualizzato "CU" lampeggiante.
Agire sui tasti sanitario (part. 1 - fig. 1) per regolare la curva desiderata da 1 a 10 secon-
do la caratteristica. Regolando la curva a 0, la regolazione a temperatura scorrevole ri-
sulta disabilitata.
Premendo i tasti riscaldamento (part. 3 - fig. 1) si accede allo spostamento parallelo delle
curve; viene visualizzato "OF" lampeggiante. Agire sui tasti sanitario (part. 1 - fig. 1) per
regolare lo spostamento parallelo delle curve secondo la caratteristica (fig. 11).
Premendo nuovamente il il tasto reset (part. 6 - fig. 1) per 5 secondi si esce dal menù
“Temperatura Scorrevole”.
Se la temperatura ambiente risulta inferiore al valore desiderato si consiglia di impostare
una curva di ordine superiore e viceversa. Procedere con incrementi o diminuzioni di una
unità e verificare il risultato in ambiente.

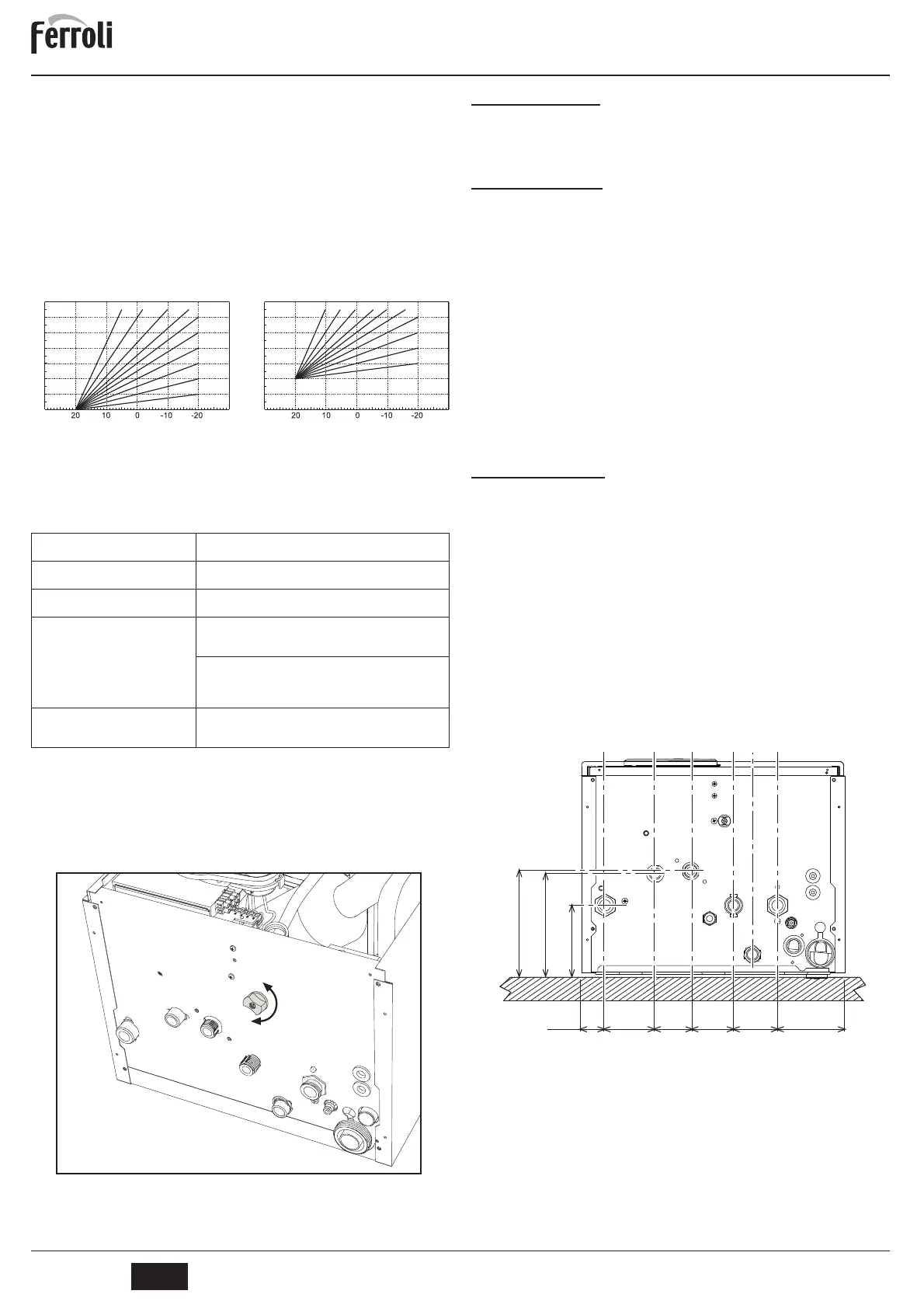

fig. 11 - Esempio di spostamento parallelo delle curve di compensazione
Regolazioni da Cronocomando Remoto
A
Se alla caldaia è collegato il Cronocomando Remoto (opzionale), le regolazioni
descritte in precedenza vengono gestite secondo quanto riportato nella
tabella 1.
Tabella. 1
Regolazione pressione idraulica impianto
La pressione di caricamento ad impianto freddo, letta sull’idrometro caldaia, deve essere
di circa 1,0 bar. Se la pressione dell’impianto scende a valori inferiori al minimo, la cal-
daia si arresta e il display visualizza l’anomalia F37. Agendo sulla manopola di carica-
mento (part. 1 - fig. 12), riportarla al valore iniziale. Richiudere sempre a fine operazione.
Una volta ripristinata la pressione impianto, la caldaia attiverà il ciclo di sfiato aria di 300
secondi identificato dal display con FH.
fig. 12 - Manopola di carico
3. INSTALLAZIONE
3.1 Disposizioni generali
L'INSTALLAZIONE DELLA CALDAIA DEVE ESSERE EFFETTUATA SOLTANTO DA
PERSONALE SPECIALIZZATO E DI SICURA QUALIFICAZIONE, OTTEMPERANDO A
TUTTE LE ISTRUZIONI RIPORTATE NEL PRESENTE MANUALE TECNICO, ALLE DI-
SPOSIZIONI DI LEGGE VIGENTI, ALLE PRESCRIZIONI DELLE NORME NAZIONALI
E LOCALI E SECONDO LE REGOLE DELLA BUONA TECNICA.
3.2 Luogo d’installazione
B
Il circuito di combustione dell’apparecchio è stagno rispetto l’ambiente di
installazione e quindi l’apparecchio può essere installato in qualunque lo-
cale. L’ambiente di installazione tuttavia deve essere sufficientemente
ventilato per evitare che si creino condizioni di pericolo in caso di, seppur
piccole, perdite di gas. Questa norma di sicurezza è imposta dalla Diretti-
va CEE n° 2009/142 per tutti gli apparecchi utilizzatori di gas, anche per
quelli cosiddetti a camera stagna.
L’apparecchio è idoneo al funzionamento in luogo parzialmente protetto secondo EN
297/A6, con temperatura minima di -5°C. Se dotato dell’apposito kit antigelo può essere
utilizzato con temperatura minima fino a -15°C. La caldaia deve essere installata in po-
sizione riparata, ad esempio sotto lo spiovente di un tetto, all’interno di un balcone o in
una nicchia riparata.
Il luogo di installazione deve comunque essere privo di polveri, oggetti o materiali infiam-
mabili o gas corrosivi.
La caldaia è predisposta per l’installazione pensile a muro ed è dotata di serie di una staf-
fa di aggancio. Il fissaggio alla parete deve garantire un sostegno stabile ed efficace del
generatore.
A
Se l’apparecchio viene racchiuso entro mobili o montato affiancato lateralmen-
te, deve essere previsto lo spazio per lo smontaggio della mantellatura e per le
normali attività di manutenzione
3.3 Collegamenti idraulici
Avvertenze
B
Lo scarico della valvola di sicurezza deve essere collegato ad un imbuto o tubo
di raccolta, per evitare lo sgorgo di acqua a terra in caso di sovrapressione nel
circuito di riscaldamento. In caso contrario, se la valvola di scarico dovesse in-
tervenire allagando il locale, il costruttore della caldaia non potrà essere ritenu-
to responsabile.
B
Prima dell’installazione effettuare un lavaggio accurato di tutte le tubazioni
dell’impianto per rimuovere residui o impurità che potrebbero compromettere il
buon funzionamento dell’apparecchio.
In caso di sostituzione di generatori in installazioni esistenti, l'impianto deve es-
sere completamente svuotato e adeguatamente ripulito da fanghi e contami-
nanti. Utilizzare a tale scopo solo prodotti idonei e garantiti per impianti termici
(rif. paragrafo successivo), che non intacchino metalli, plastiche o gomma. Il
costruttore non risponde di eventuali danni causati al generatore dalla
mancata o non adeguata pulizia dell'impianto.
Effettuare gli allacciamenti ai corrispettivi attacchi secondo il disegno alla fig. 13 ed ai
simboli riportati sull’apparecchio.
fig. 13 - Attacchi idraulici
1 = Mandata impianto - Ø 3/4”
2 = Predisposizione mandata bollitore - Ø 3/4”
3 = Entrata gas - Ø 1/2”
4 = Predisposizione ritorno bollitore - Ø 3/4”
5 = Ritorno impianto - Ø 3/4”
6 = Scarico valvola di sicurezza
Regolazione temperatura riscaldamento
La regolazione può essere eseguita sia dal menù del Cronocomando
Remoto sia dal pannello comandi caldaia.
Regolazione temperatura sanitario
La regolazione può essere eseguita sia dal menù del Cronocomando
Remoto sia dal pannello comandi caldaia.
Commutazione Estate/Inverno
La modalità Estate ha priorità su un'eventuale richiesta riscaldamento
del Cronocomando Remoto.
Selezione Eco/Comfort
Disabilitando il sanitario dal menù del Cronocomando Remoto, la cal-
daia seleziona la modalità Economy. In questa condizione, il tasto
eco/comfort
(part. 7 - fig. 1) sul pannello caldaia, è disabilitato.
Abilitando il sanitario dal menù del Cronocomando Remoto, la caldaia
seleziona la modalità Comfort. In questa condizione, con il tasto
eco/
comfort
(part. 7 - fig. 1) sul pannello caldaia, è possibile selezionare
una delle due modalità.
Temperatura Scorrevole
Sia il Cronocomando Remoto sia la scheda caldaia gestiscono la
regolazione a Temperatura Scorrevole: tra i due, ha priorità la Tempe-
ratura Scorrevole della scheda caldaia.
20
30
40
50
60
70
80
90
85
20
30
40
50
60
70
80
90
85
1
2
3
4
5
6
8910
7
1
2
3
4
568910 7
OFFSET = 20 OFFSET = 40
A
C
153
103
123465
35.5 76 54 65 66.5
157
105
