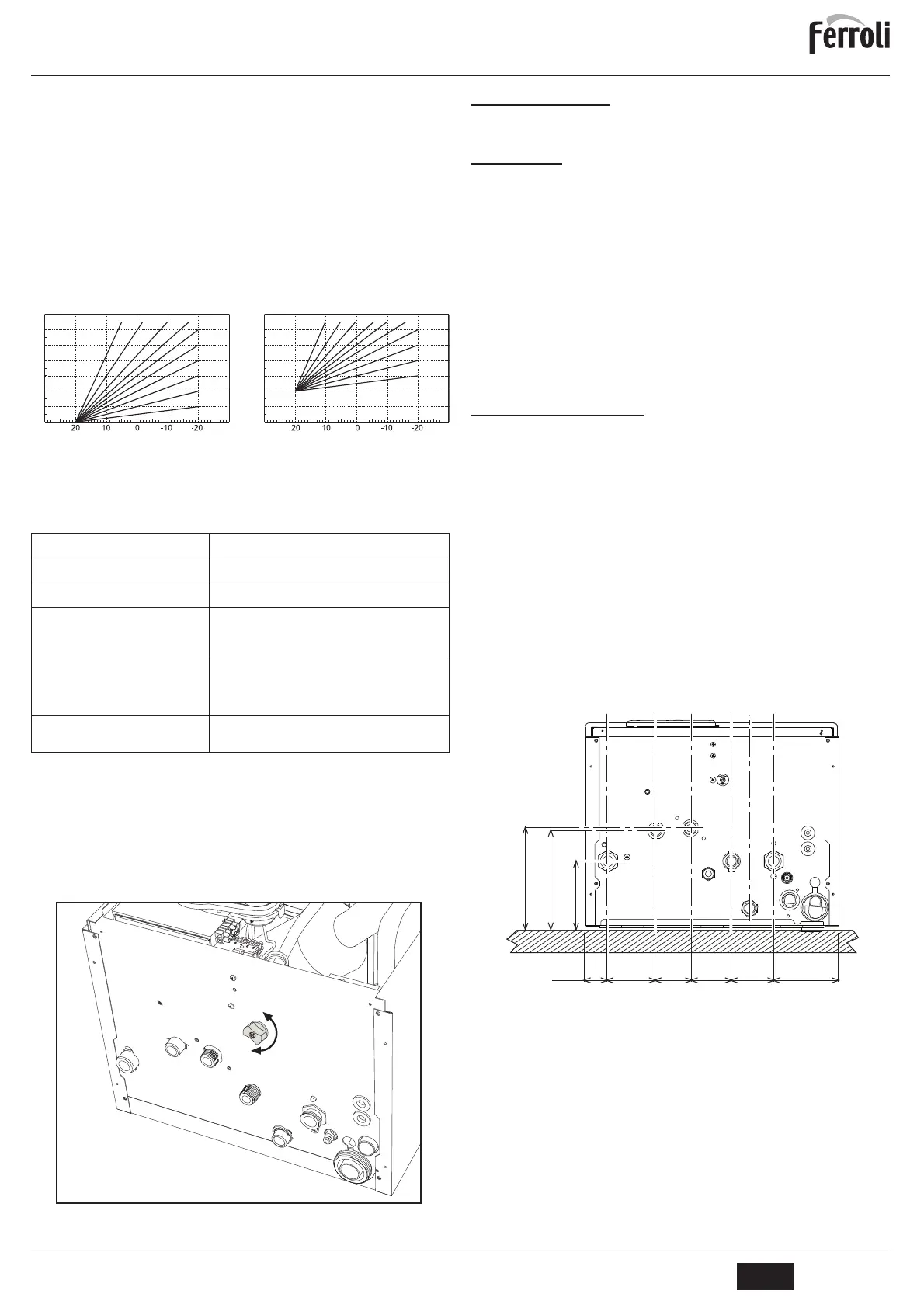

Courbe de compensation et déplacement des courbes
En appuyant sur la touche reset (rep. 6 - fig. 1) pendant 5 secondes, on accède au menu
"Température évolutive" ; le symbole "CU" se met à clignoter.
Agir sur les touches de l'eau chaude sanitaire (rep. 1 - fig. 1) pour régler la courbe dési-
rée de 1 à 10 en fonction de la caractéristique. Si la courbe est réglée sur 0, le réglage
de la température évolutive est désactivé.
En appuyant sur les touches Chauffage (rep. 3 - fig. 1), on accède au déplacement pa-
rallèle des courbes ; le symbole "OF" se met à clignoter. Agir sur les touches de l'eau
chaude sanitaire (rep. 1 - fig. 1) pour régler le déplacement parallèle des courbes en fon-
ction de la caractéristique (fig. 11).
En appuyant à nouveau sur la touche reset (rep. 6 - fig. 1) pendant 5 secondes, on quitte
le menu “Température évolutive”.
Si la température ambiante est inférieure à la valeur désirée, il est conseillé de définir
une courbe supérieure et vice versa. Augmenter ou diminuer d'une unité et vérifier le ré-
sultat dans la pièce ou le local.
fig. 11 - Exemple de déplacement parallèle des courbes de compensation
Réglages à partir de la chronocommande à distance
A
Si la chaudière est reliée à la chronocommande à distance (option), les régla-
ges ci-dessus seront gérés comme indiqué dans le tableau 1.
Tableau 1
Réglage de la pression hydraulique de l'installation
La pression de remplissage installation à froid, lue sur l'hydromètre de la chaudière, doit
correspondre environ à 1,0 bar. Si la pression de l'installation descend en dessous de la
valeur minimale, la chaudière s'arrête et l'afficheur visualise l'anomalie F37. Agir sur le
robinet de remplissage (rep. 1 - fig. 12), et remettre la pression à la valeur initiale.
Toujours refermer le robinet une fois l'opération terminée.
Après le rétablissement de la pression de l'installation, la chaudière activera le cycle de
purge de l'air pendant 300 secondes ; cette condition est signalée sur l'afficheur par la
mention FH.
fig. 12 - Robinet de remplissage
3. INSTALLATION
3.1 Dispositions générales
L'INSTALLATION DE LA CHAUDIÈRE DOIT ÊTRE EFFECTUÉE CONFORMÉMENT
AUX TEXTES RÉGLEMENTAIRES ET RÈGLES DE L'ART EN VIGUEUR, SUIVANT LES
INSTRUCTIONS DU CONSTRUCTEUR ET PAR UN PROFESSIONNEL QUALIFIÉ.
3.2 Emplacement
B
Le circuit de combustion de l'appareil est étanche par rapport au local
d'installation : l'appareil peut donc être installé dans n'importe quel local.
Ce local devra cependant être suffisamment aéré pour éviter de créer une
condition de risque en cas de fuite de gaz même minime Cette consigne
de sécurité a été fixée par la directive CEE 2009/142 pour tous les appa-
reils à gaz y compris les appareils à chambre de combustion étanche.
L’appareil peut fonctionner dans un endroit partiellement protégé, conformément à EN
297/A6, ayant une température minimum de -5°C. S'il est équipé du kit antigel, il peut
être utilisé jusqu'à une température minimale de -15 °C. Installer la chaudière à l'abri, par
exemple sous un auvent, à l'intérieur d'un balcon ou dans une niche abritée.
Le lieu d'installation doit être exempt de toute poussière, d'objets ou de matériaux inflam-
mables ainsi que de gaz corrosifs.
La chaudière peut être accrochée au mur : elle est équipée en série d'un étrier de fixa-
tion. La fixation murale doit garantir un soutien stable et efficace du générateur.
A
Si l'appareil est monté interposé entre deux meubles ou en juxtaposition de
ceux-ci, prévoir de l'espace pour le démontage de l'habillage et pour l'entretien
normal
3.3 Raccordements hydrauliques
Avertissements
B
L'évacuation de la soupape de sûreté doit être raccordée à un entonnoir
d'écoulement, ou à une tuyauterie de récupération, pour éviter le dégorgement
d'eau au sol en cas de surpression dans le circuit de chauffage. Dans le cas
contraire, si la soupape de sûreté se déclenche et provoque l'inondation du lo-
cal, le fabricant de la chaudière ne sera pas tenu pour responsable des dégâts
conséquents.
B
Avant l'installation, laver soigneusement toutes les tuyauteries de l'installation
afin d'éliminer toutes les impuretés ou résidus risquant de compromettre le bon
fonctionnement de l'appareil.
En cas de remplacement de générateurs sur d'anciennes installations, purger
le circuit, le nettoyer à fond pour éliminer les boues et les substances contami-
nantes. Pour cela, utiliser exclusivement des produits appropriés et conçus ex-
pressément pour les circuits thermiques (cf. paragraphe suivant) qui
n'attaquent pas les métaux, le plastique et le caoutchouc. Le constructeur ne
répond pas des dommages causés au générateur par l'absence ou l'insuf-
fisance de nettoyage.
Effectuer les raccordements aux points prévus, comme indiqué dans le tableau fig. 13 et
conformément aux pictogrammes se trouvant sur l'appareil.
fig. 13 - Raccordements hydrauliques
1 = Départ installation - Ø 3/4"
2 = Prédisposition refoulement ballon - Ø 3/4"
3 = Arrivée gaz - Ø 1/2”
4 = Prédisposition retour ballon - Ø 3/4"
5 = Retour installation - Ø 3/4"
6 = Vidange soupape de sûreté
Réglage de la température de chauffage
Le réglage peut être exécuté tant depuis le menu de la chronocom-
mande à distance que du panneau de commande de la chaudière.
Réglage de la température d'eau chaude sani-
taire
Le réglage peut être exécuté tant depuis le menu de la chronocom-
mande à distance que du panneau de commande de la chaudière.
Commutation Été/Hiver
Le mode Été a la priorité sur une éventuelle demande de chauf-
fage provenant de la chronocommande à distance.
Sélection Eco/Confort
En désactivant l'eau chaude sanitaire à partir du menu de la chro-
nocommande à distance, la chaudière se place en mode Economy.
Dans cette condition, la touche
eco/confort
(rep. 7 - fig. 1) sur le
panneau de la chaudière est désactivée.
En activant l'eau chaude sanitaire à partir du menu de la chrono-
commande à distance, la chaudière sélectionne le mode Confort.
Dans cette condition, il est possible de sélectionner l'un des deux
modes à l'aide de la touche
eco/confort
(rep. 7 - fig. 1) sur le pan-
neau de la chaudière.
Température évolutive
La chronocommande à distance ainsi que la carte de la chaudère
gèrent le réglage de la température évolutive : la température évo-
lutive de la carte de la chaudière a la priorité.
20
30
40
50
60
70
80
90
85
20
30
40
50
60
70
80
90
85
1
2
3
4
5
6
8910
7
1
2
3
4
568910 7
OFFSET = 20 OFFSET = 40
A
C
153
103
123465
35.5 76 54 65 66.5
157
105
