BLUEHELIX TECH A
6
IT
cod. )5HY

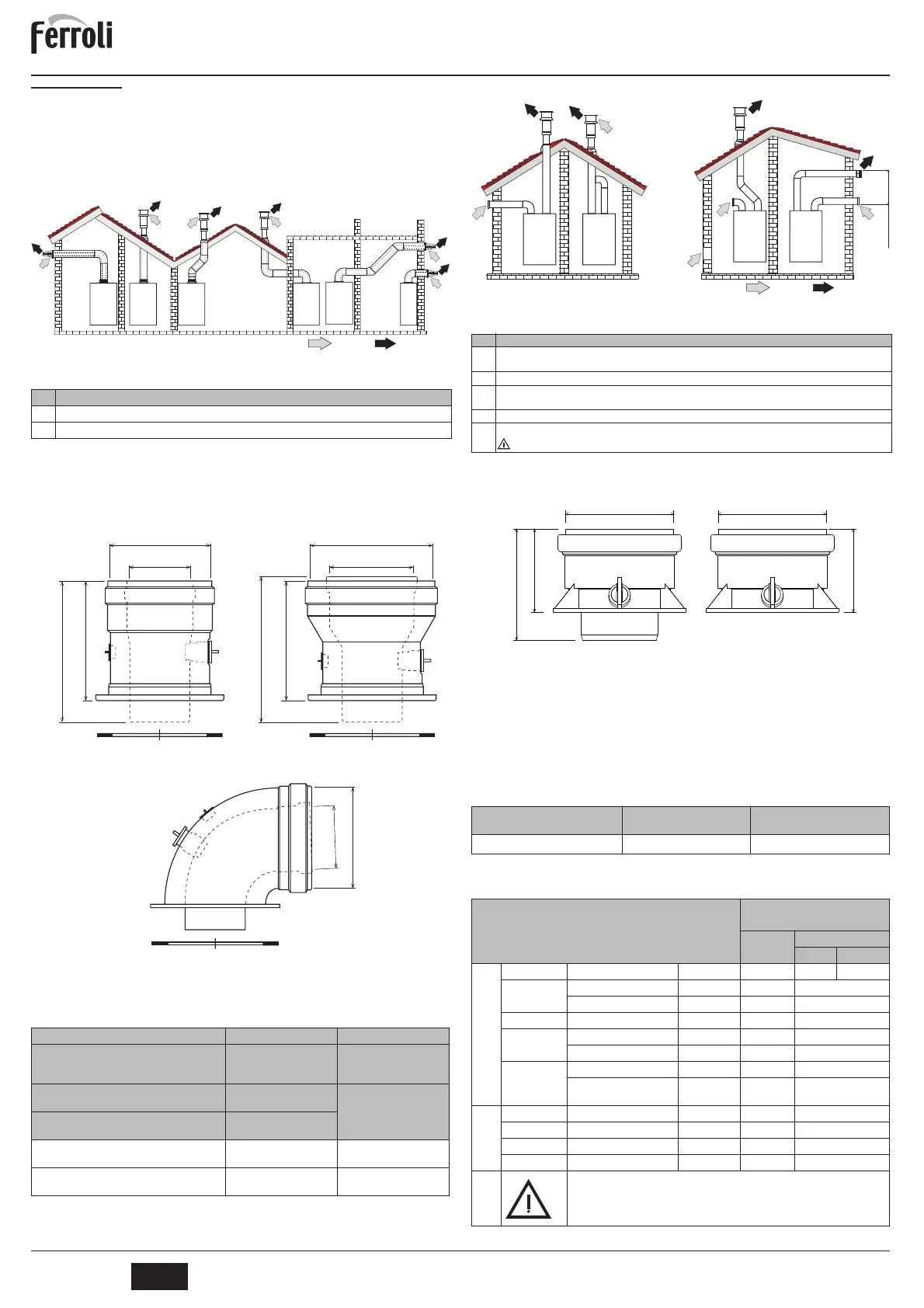

3.6 Condotti fumi
Avvertenze
L’apparecchio è di “tipo C” a camera stagna e tiraggio forzato, l’ingresso aria e l’uscita fumi
devono essere collegati ad uno dei sistemi di evacuazione/aspirazione indicati di seguito. Pri-
ma di procedere con l’installazione verificare e rispettare scrupolosamente le prescrizioni in
oggetto. Rispettare inoltre le disposizioni inerenti il posizionamento dei terminali a parete e/o
tetto e le distanze minime da finestre, pareti, aperture di aerazione, ecc.
Collegamento con tubi coassiali
fig. 16 - Esempi di collegamento con tubi coassiali ( = Aria / = Fumi)
Tabella. 2 - Tipologia
Per il collegamento coassiale montare sull'apparecchio uno dei seguenti accessori di
partenza. Per le quote di foratura a muro riferirsi alla figura in copertina. È necessario
che eventuali tratti orizzontali dello scarico fumi siano mantenuti in leggera pendenza
verso la caldaia per evitare che eventuale condensa rifluisca verso l’esterno causando
gocciolamento.
fig. 17 - Accessori di partenza per condotti coassiali
Tabella. 3 - Massima lunghezza condotti coassiali
Collegamento con tubi separati
fig. 18 - Esempi di collegamento con tubi separati ( = Aria / = Fumi)
Tabella. 4 - Tipologia
Per il collegamento dei condotti separati montare sull'apparecchio il seguente accesso-
rio di partenza:
fig. 19 - Accessorio di partenza per condotti separati
Prima di procedere con l’installazione, verificare che non sia superata la massima lun-
ghezza consentita tramite un semplice calcolo:
1. Definire completamente lo schema del sistema di camini sdoppiati, inclusi accessori
e terminali di uscita.
2. Consultare la tabella 6 ed individuare le perdite in m
eq
(metri equivalenti) di ogni
componente, a seconda della posizione di installazione.
3. Verificare che la somma totale delle perdite sia inferiore o uguale alla massima lun-
ghezza consentita in tabella 5.
Tabella. 5 - Massima lunghezza condotti separati
Tabella. 6 - Accessori
Tipo Descrizione
C1X
Aspirazione e scarico orizzontale a parete
C3X
Aspirazione e scarico verticale a tetto
Coassiale 60/100 Coassiale 80/125
BLUEHELIX TECH 18 A
BLUEHELIX TECH 25 A
BLUEHELIX TECH 35 A
BLUEHELIX TECH 18 A
BLUEHELIX TECH 25 A
BLUEHELIX TECH 35 A
Massima lunghezza consentita
(orizzontale)
7 m
28 m
Massima lunghezza consentita
(verticale)
8 m
Fattore di riduzione
curva 90°
1 m 0.5 m
Fattore di riduzione
curva 45°
0.5 m 0.25 m
C
1X
Ø 100
Ø 60
041001X0
Ø 100
Ø 60
120
142
041002X0
Ø 80
Ø 127
120
147
041006X0
Tipo Descrizione
C1X
Aspirazione e scarico orizzontale a parete. I terminali di ingresso/uscita devono essere o concentrici o abba-
stanza vicini da essere sottoposti a condizioni di vento simili (entro 50 cm)
C3X
Aspirazione e scarico verticale a tetto. Terminali di ingresso/uscita come per C12
C5X
Aspirazione e scarico separati a parete o a tetto e comunque in zone a pressioni diverse. Lo scarico e l’aspira-
zione non devono essere posizionati su pareti opposte
C6X
Aspirazione e scarico con tubi certificati separatamente (EN 1856/1)
B2X
Aspirazione dal locale di installazione e scarico a parete o tetto
IMPORTANTE - IL LOCALE DEVE ESSERE DOTATO DI VENTILAZIONE APPROPRIATA
BLUEHELIX TECH 18 A
BLUEHELIX TECH 25 A
BLUEHELIX TECH 35 A
Massima lunghezza consentita
80 m
eq
70 m
eq
Perdite in m
eq
Aspirazione
aria
Scarico fumi
Verticale Orizzontale
Ø 80
TUBO
1 m M/F 1KWMA83W 1,0 1,6 2,0
CURVA
45° M/F 1KWMA65W 1,2 1,8
90° M/F 1KWMA01W 1,5 2,0
TRONCHETTO
con presa test 1KWMA70W 0,3 0,3
TERMINALE
aria a parete 1KWMA85A 2,0 -
fumi a parete con antivento 1KWMA86A - 5,0
CAMINO
Aria/fumi sdoppiato 80/80 010027X0 - 12,0
Solo uscita fumi Ø80 010026X0 +
1KWMA86U
-4,0
Ø 60
TUBO
1 m M/F 1KWMA89W 6.0
CURVA
90° M/F 1KWMA88W 4.5
RIDUZIONE
80/60 041050X0 5.0
TERMINALE
fumi a parete con antivento 1KWMA90A 7.0
ATTENZIONE: CONSIDERATE LE ALTE PERDITE DI CARICO DEGLI ACCESSORI
Ø60, UTILIZZARLI SOLO SE NECESSARIO ED IN CORRISPONDENZA
DELL’ULTIMO TRATTO SCARICO FUMI.
Ø 81Ø 81
Ø 65
Ø 87
Ø 65
041039X0
