BLUEHELIX TECH A
61
FR
cod. )5HY

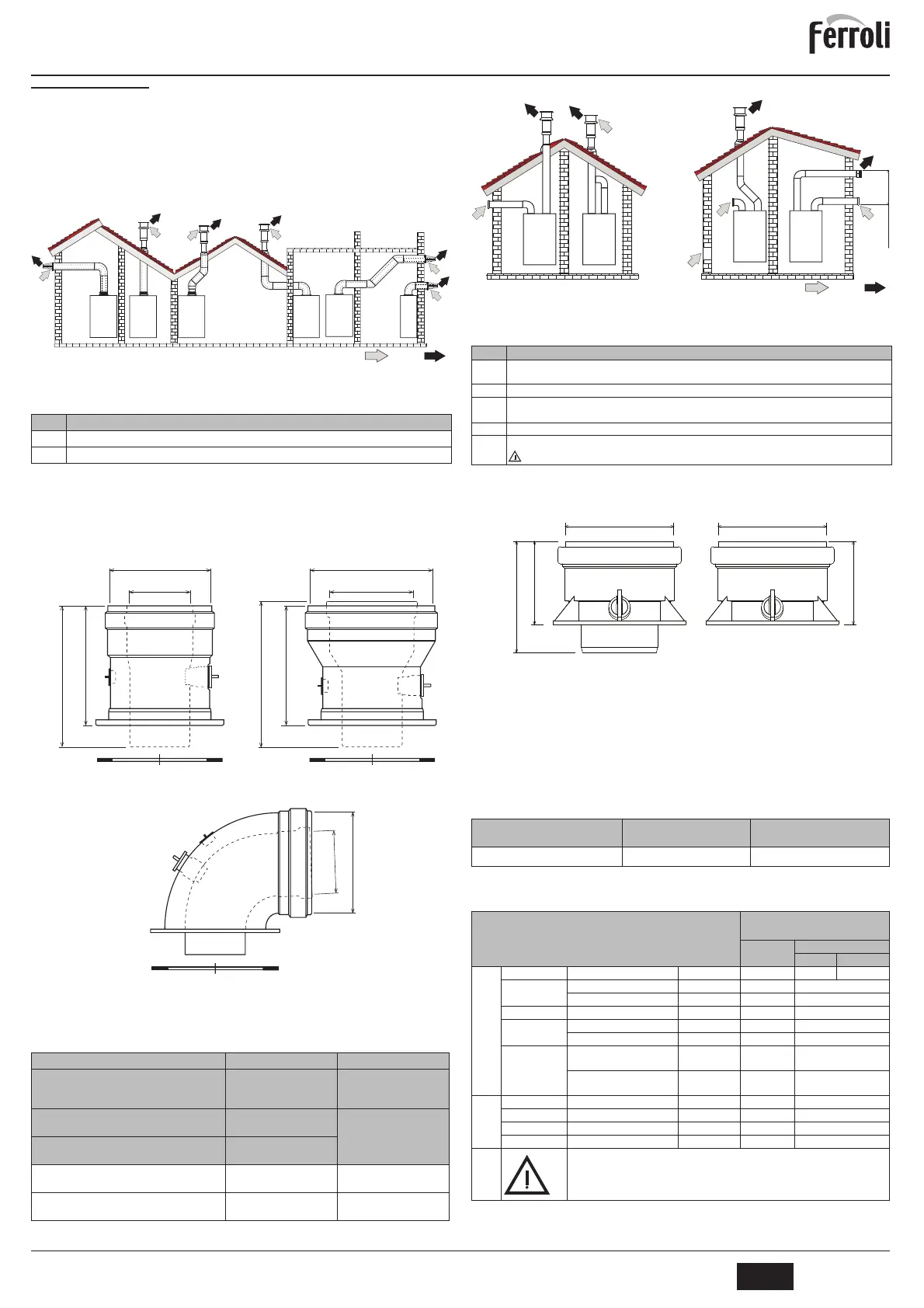

3.6 Conduits de fumée
Avertissements
L'appareil est du type "C" à chambre étanche et tirage forcé, l'arrivée d'air et la sortie de
fumées doivent être raccordées à un des systèmes d'évacuation/aspiration indiqués ci-
après. Avant de procéder à l'installation, vérifier et respecter scrupuleusement les pre-
scriptions qui s'y rapportent. En outre, respecter le positionnement des terminaux mu-
raux et/ou sur le toit et les distances minimales d'une fenêtre adjacente, sous une
bouche d'aération, d'un angle de l'édifice, etc.
Raccordement avec des tubes coaxiaux
fig. 16 - Exemples de raccordement avec des conduits coaxiaux ( = Air /
= Fumées)
Tableau 2 - Typologie
Pour le raccordement avec des tubes coaxiaux, un des accessoires suivants doit être
monté au départ Pour les cotes du perçage des trous dans le mur, voir la figure en cou-
verture Les éventuelles parties horizontales de l'évacuation des fumées doivent avoir
une légère pente vers la chaudière pour éviter que l'éventuelle eau de condensation ne
coule et ne goutte vers l'extérieur
fig. 17 - Accessoires de départ pour conduits coaxiaux
Tableau 3 - Longueur maximale des conduits coaxiaux
Raccordement avec des conduits séparés
fig. 18 - Exemples de raccordements avec des conduits séparés ( = Air /
= Fumées)
Tableau 4 - Typologie
Pour le raccordement avec des conduits séparés, l'accessoire suivant doit être monté au
départ de l'appareil
fig. 19 - Accessoire de départ pour conduits séparés
Avant de procéder à l'installation, vérifier à l'aide d'une simple formule que la longueur
maximale admissible ne soit dépassée
1. Définir complètement le schéma de l'installation à double conduit concentrique, y
compris les accessoires et les terminaux de sortie.
2. Consulter le tableau tableau 6 et repérer les pertes en m
éq
(mètres équivalents) de
chaque composant, suivant leur position d'installation.
3. Vérifier que la perte totale calculée est inférieure ou égale à la longueur maximale
admissible sur le tableau 5.
Tableau 5 - Longueur maximale des conduits séparés
Tableau 6 - Accessoires
Type Description
C1X
Aspiration et évacuation horizontale murale
C3X
Aspiration et évacuation verticale au toit.
Coaxial 60/100 Coaxial 80/125
BLUEHELIX TECH 18 A
BLUEHELIX TECH 25 A
BLUEHELIX TECH 35 A
BLUEHELIX TECH 18 A
BLUEHELIX TECH 25 A
BLUEHELIX TECH 35 A
Longueur maximale admissible
(horizontale)
7 m
28 m
Longueur maximale admissible
(verticale)
8 m
Facteur de réduction
coude 90°
1 m 0.5 m
Facteur de réduction
coude 45°
0.5 m 0.25 m
C
1X
Ø 100
Ø 60
041001X0
Ø 100
Ø 60
120
142
041002X0
Ø 80
Ø 127
120
147
041006X0
Type Description
C1X
Aspiration et évacuation horizontale murale. Les terminaux d'entrée/sortie doivent être concentriques ou
assez proches pour recevoir les mêmes conditions de vent (jusqu'à 50 cm)
C3X
Aspiration et évacuation verticale sur le toit. Terminaux d'entrée/sortie identiques à C12
C5X
Aspiration et évacuation séparées murales ou sur le toit et dans des zones ayant des pressions différentes.
L'évacuation et l’aspiration ne doivent pas se trouver sur des parois opposées
C6X
Aspiration et évacuation avec conduits certifiés séparément (EN 1856/1)
B2X
Aspiration du local de la chaudière et évacuation murale ou sur le toit
IMPORTANT - LE LOCAL DOIT ÊTRE DOTÉ D'UN DISPOSITIF DE VENTILATION APPROPRIÉ
BLUEHELIX TECH 18 A
BLUEHELIX TECH 25 A
BLUEHELIX TECH 35 A
Longueur maximale admissible
80 m
éq
70 m
éq
Pertes en m
eq
Aspiration
air
Évacuation des fumées
Vertical Horizontal
Ø 80
TUYAU
1 m M/F 1KWMA83W 1,0 1,6 2,0
COUDE
45° M/F 1KWMA65W 1,2 1,8
90° M/F 1KWMA01W 1,5 2,0
MANCHETTE
avec prise de test 1KWMA70W 0,3 0,3
TERMINAL
air mural 1KWMA85A 2,0 -
fumées mural avec mitron 1KWMA86A - 5,0
CHEMINÉE
Air/Fumée double conduit 80/
80
010027X0 - 12,0
Évacuation des fumées uni-
quement Ø80
010026X0 +
1KWMA86U
-4,0
Ø 60
TUYAU
1 m M/F 1KWMA89W 6.0
COUDE
90° M/F 1KWMA88W 4.5
RÉDUCTION
80/60 041050X0 5.0
TERMINAL
fumées mural avec mitron 1KWMA90A 7.0
ATTENTION : VU LES FORTES PERTES DE CHARGE DES ACCESSOIRES Ø60, LES
UTILISER UNIQUEMENT SI NÉCESSAIRE ET AU NIVEAU DU DERNIER TRONÇON
D'ÉVACUATION DES FUMÉES.
Ø 81Ø 81
Ø 65
Ø 87
Ø 65
041039X0
