BLUEHELIX TECH A
73
RO
cod. )5HY

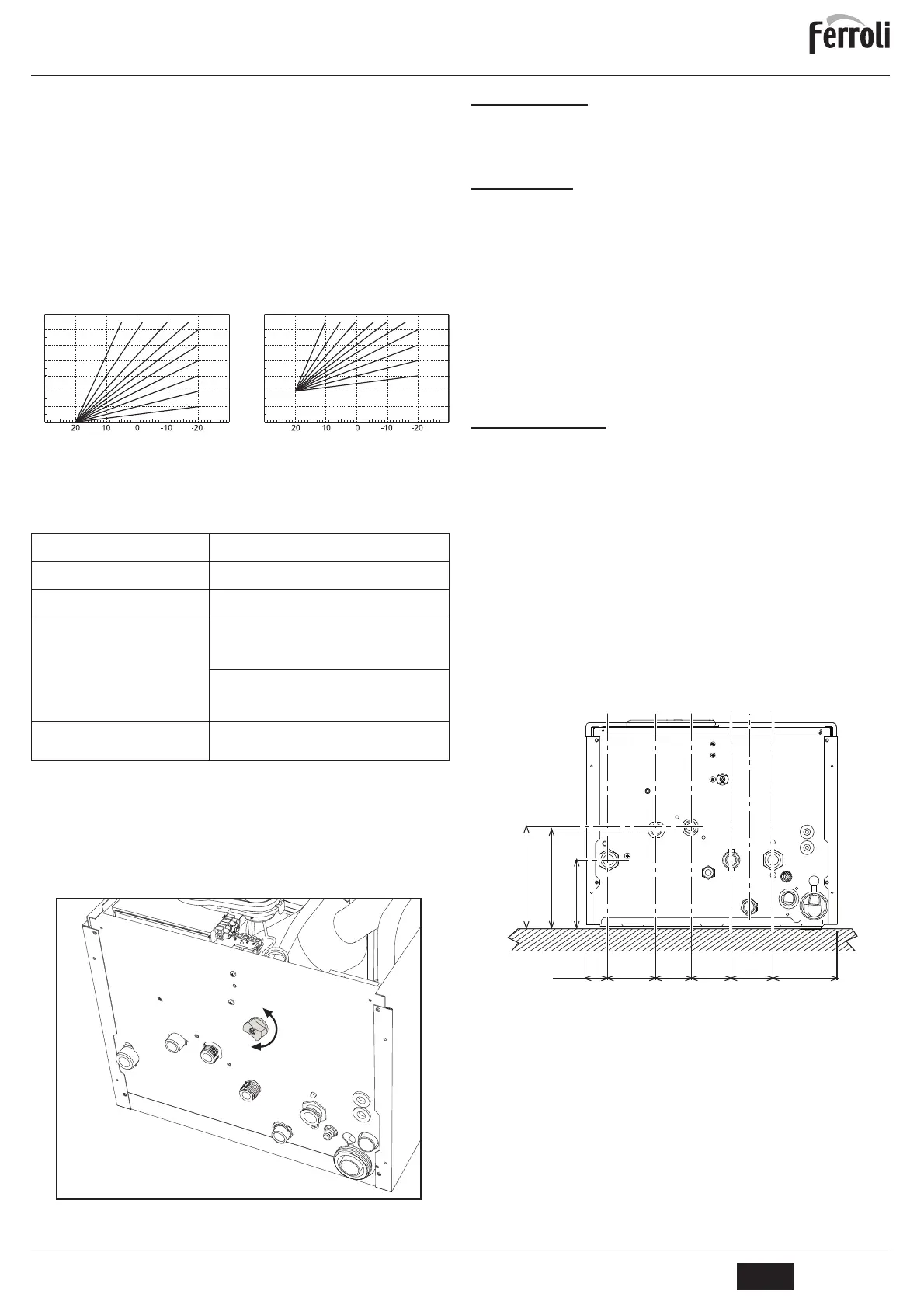

Curba de compensare úi deplasarea curbelor
Apăsând pe tasta reset (det. 6 - fig. 1) timp de 5 secunde se accesează meniul "Tem-
peratură variabilă" este vizualizat mesajul "CU" care clipeúte intermitent.
Cu ajutorul tastelor pentru apă caldă menajeră (det. 1 - fig. 1) modificaĠi curba dorită de
la 1 la 10 în funcĠie de caracteristică. Reglând curba la 0, reglarea Temperatură Variabilă
este dezactivată.
Apăsând pe tastele pentru încălzire (det. 3 - fig. 1) se ajunge la deplasarea paralelă a
curbelor; este vizualizat mesajul "OF" care clipeúte intermitent. Cu ajutorul tastelor pen-
tru apă caldă menajeră (det. 1 - fig. 1) reglaĠi deplasarea paralelă a curbelor în funcĠie
de caracteristică (fig. 11).
Apăsând din nou pe tasta reset (part. 6 - fig. 1) timp de 5 secunde se iese din meniul
“Temperatură variabilă”.
Dacă temperatura ambiantă e mai mică faĠă de valoarea dorită, se recomandă să se-
lectaĠi o curbă de ordin superior úi invers. ContinuaĠi cu măriri sau mic
úorări de câ
te o
unitate úi verificaĠi rezultatul în încăpere.
fig. 11 - Exemplu de deplasare paralelă a curbelor de compensare
Reglările de la cronocomanda la distanĠă
A
Dacă la centrală este conectată Croncomanda la distanĠă (opĠional), reglările
de mai sus trebuie efectuate conform indicaĠiilor din tabel 1.
Tabel. 1
Reglarea presiunii hidraulice din instalaĠie
Presiunea de umplere a instalaĠiei reci, indicată de hidrometrul centralei, trebuie să fie
de aproximativ 1,0 bar. Dacă presiunea în instalaĠie coboară la valori inferioare celei mi-
nime, centrala se opreúte, iar pe ecran se afiúează anomalia F37. Cu ajutorul butonului
de umplere, (det. 1 - fig. 12), readuceĠi-o la valoarea iniĠială. ÎnchideĠi-l întotdeauna la ter-
minarea operaĠiei.
După restabilirea presiunii din instalaĠie, centrala va activa ciclul de evacuare a aerului,
de 300 secunde, identificat pe afiúaj cu FH.
fig. 12 - Buton de umplere
3. INSTALAREA
3.1 DispoziĠii generale
INSTALAREA CENTRALEI TREBUIE EFECTUATĂ NUMAI DE PERSONAL SPECIA-
LIZAT ùI CU CALIFICARE RECUNOSCUTĂ, RESPECTÂNDU-SE TOATE IN-
STRUCğIUNILE MENğIONATE ÎN PREZENTUL MANUAL TEHNIC, DISPOZIğIILE
LEGALE ÎN VIGOARE, CERINğELE NORMELOR NAğIONALE ùI LOCALE ùI CON-
FORM REGULILOR DE BUNĂ FUNCğIONARE TEHNICĂ.
3.2 Locul de instalare
B
Circuitul de combustie al aparatului este etanú faĠă de mediul de instalare úi, prin
urmare, aparatul poate fi instalat în orice încăpere. Cu toate acestea, mediul de in-
stalare trebuie să fie suficient de aerisit, pentru a evita crearea condiĠiilor de peri-
col în caz că se produc totuúi mici pierderi de gaz. Această normă de siguranĠă
este impusă de Directiva CEE nr. 2009/142 pentru toate aparatele care utilizează
gaz, chiar úi pentru cele cu aúa-numita “cameră etanúă”.
Aparatul este adecvat pentru funcĠionarea într-un loc parĠial protejat conform EN 297/A6, cu o tem-
peratură minimă de -5°C. Dacă este dotat cu kitul antiîngheĠ corespunzător, poate fi utilizat la o
temperatură minimă de până la -15°C. Centrala trebuie să fie instalată într-un loc adăpostit, de
exemplu sub streaúina unui acoperiú, în interiorul unui balcon sau într-o niúă ferită.
În locul de instalare nu trebuie să existe praf, obiecte sau materiale inflamabile sau gaze corozive.
Centrala este proiectată pentru instalarea suspendată pe perete úi este dotată în serie cu un cadru
de fixare. Fixarea pe perete trebuie să garanteze o susĠinere stabilă úi eficientă a generatorului.
A
Dacă aparatul este inclus într-un corp de mobilier sau este montat lângă piese de mo-
bilier, trebuie asigurat spaĠiul necesar pentru demontarea carcasei úi pentru desfăúura-
rea activităĠilor normale de întreĠinere.
3.3 Racordurile hidraulice
Măsuri de precauĠie
B
Orificiul de evacuare al supapei de siguranĠă trebuie racordat la o pâlnie sau la
un tub de colectare, pentru a evita scurgerea apei pe jos în caz de suprapre-
siune în circuitul de încălzire. În caz contrar, dacă supapa de evacuare intervi-
ne, inundând încăperea, producătorul centralei nu va putea fi considerat
răspunzător.
B
Înainte de instalare, efectuaĠi o spălare corectă a tuturor Ġevilor instalaĠiei, pen-
tru a îndepărta reziduurile sau impurităĠile care ar putea compromite buna
funcĠionare a aparatului.
În cazul înlocuirii generatoarelor în instalaĠii existente, instalaĠia trebuie să fie
golită complet úi trebuie curăĠată în mod corespunzător de nămol úi de impuri-
tăĠi. În acest scop utilizaĠi numai produse corespunzătoare, garantate pentru in-
stalaĠiile termice (vezi paragraful următor), care să nu deterioreze metalele,
materialele plastice úi cauciucul. Producătorul nu răspunde de eventualele
pagube cauzate generatorului de lipsa filtrului ori de curăĠarea necore-
spunzătoare a instalaĠiei.
EfectuaĠi racordurile în punctele corespunzătoare, conform desenului din fig. 13 úi sim-
bolurilor de pe aparat.
fig. 13 - Racorduri hidraulice
1 = Tur instalaĠie - Ø 3/4”
2 = Element prevăzut pentru turul boilerului - Ø 3/4”
3 = Intrare gaz - Ø 1/2”
4 = Element prevăzut pentru returul boilerului - Ø 3/4”
5 = Retur instalaĠie - Ø 3/4”
6 = Evacuare supap
ă de
siguranĠă
Reglarea temperaturii în circuitul de încălzire
Reglarea poate fi efectuată fie din meniul Cronocomenzii la
distanĠă, fie de la panoul de comandă al centralei.
Reglarea temperaturii în circuitul de apă
menajeră
Reglarea poate fi efectuată fie din meniul Cronocomenzii la
distanĠă, fie de la panoul de comandă al centralei.
Comutarea Vară/Iarnă
Modul Vară are prioritate înaintea unei eventuale cereri de încăl-
zire de la Cronocomanda la distanĠă.
Selectarea ECO/COMFORT
Dezactivând circuitul de apă caldă menajeră din meniul Cronco-
menzii la distanĠă, centrala selectează modul Economy. În acea-
stă situaĠie, tasta
eco/comfort
det. 7 - fig. 1) de pe panoul
centralei e dezactivat
ă
.
Activând circuitul de apă caldă menajeră din meniul Croncomenzii
la distanĠă, centrala selectează modul Comfort. În această
situaĠie, cu tasta
eco/comfort
(det. 7 - fig. 1) de pe panoul centra-
lei se poate selecta unul dintre cele dou
ă
moduri.
Temperatură variabilă
Atât Cronocomanda la distanĠă cât úi cartela centralei efectuează
reglarea Temperaturii Variabile: dintre cele două, are prioritate
Temperatura Variabilă de la cartela centralei.
20
30
40
50
60
70
80
90
85
20
30
40
50
60
70
80
90
85
1
2
3
4
5
6
8910
7
1
2
3
4
568910 7
OFFSET = 20 OFFSET = 40
A
C
153
103
123465
35.5 76 54 65 66.5
157
105
