DIVAtech C 24 D
42
FR

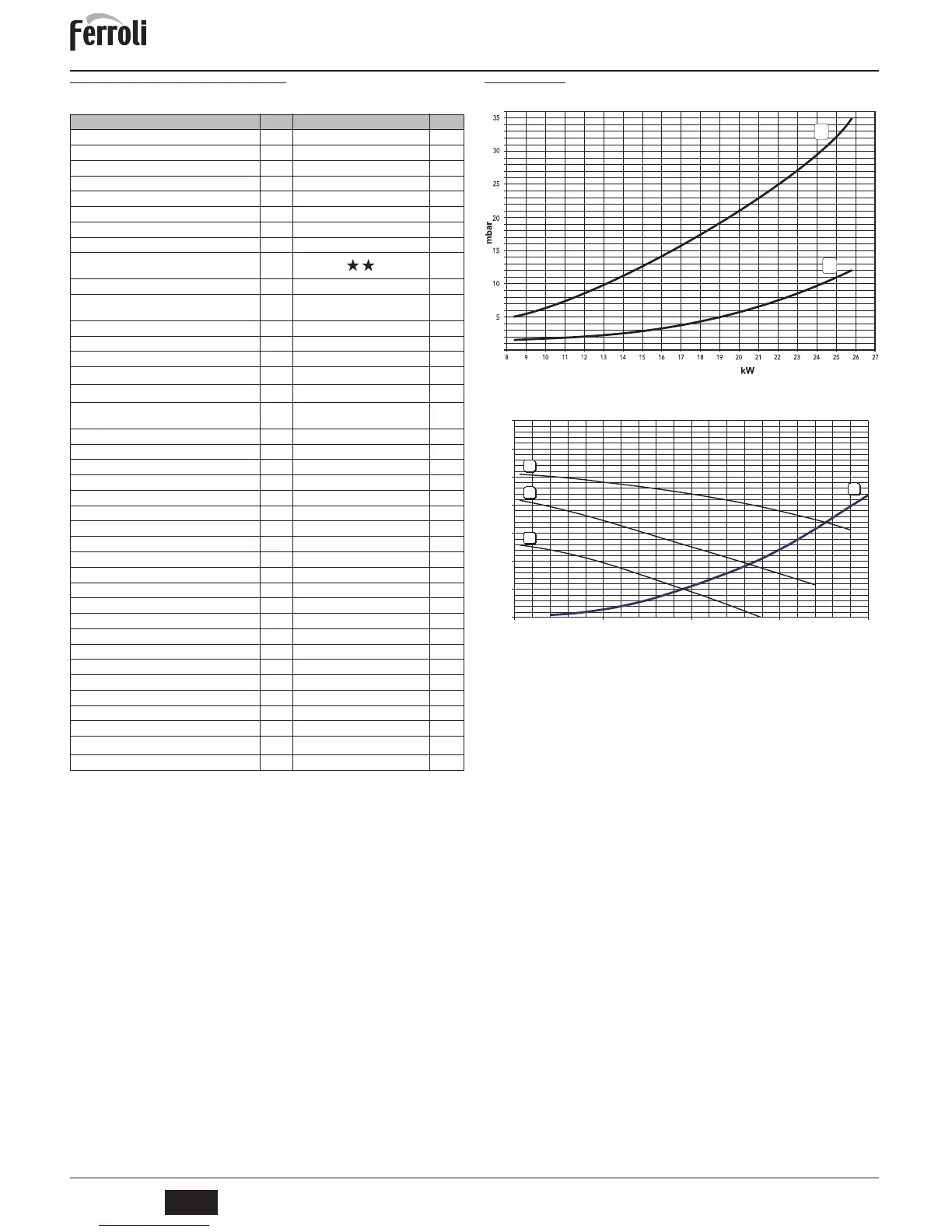

5.3 Tableau des caractéristiques techniques 5.4 Diagrammes
Diagrammes pression - puissance DIVAtech C 24 D
A = GPL - B = MÉTHANE
Pertes de charge / pression circulateurs DIVAtech C 24 D
A = Pertes de charge chaudière - 1,2 e 3 = Vitesse circulateur
Donnée Unité DIVAtech C 24 D
Puissance thermique maxi kW 25.8 (Q)
Puissance thermique mini kW 8.3 (Q)
Puissance thermique maxi chauffage kW 23.5 (P)
Puissance thermique mini chauffage kW 7.0 (P)
Puissance thermique maxi eau chaude sanitaire kW 23.5
Puissance thermique mini eau chaude sanitaire kW 7.0
Rendement Pmax (80-60°C) % 91.0
Rendement 30% % 89.6
Classe de rendement selon la directive européenne
92/42 EEC
-
Classe d'émission NOx - 3 (<150 mg/kWh) (NOx)
Gicleurs brûleur G20
nbre x
Ø ;
11 x 1,35
Pression d'alimentation gaz G20 mbar 20.0
Pression gaz maxi au brûleur (G20) mbar 12.0
Pression gaz mini au brûleur (G20) mbar 1.5
Débit gaz maxi G20
m
³
/h
2.73
Débit gaz mini G20
m
³
/h
0.88
Gicleurs brûleur G31
nbre x
Ø ;
11 x 0,79
Pression d'alimentation gaz G31 mbar 37
Pression gaz maxi au brûleur (G31) mbar 35.0
Pression gaz mini au brûleur (G31) mbar 5.0
Débit gaz maxi G31 kg/h 2.00
Débit gaz mini G31 kg/h 0.65
Pression maxi exercice chauffage bar 3 (PMS)
Pression mini exercice chauffage bar 0.8
Température maxi chauffage °C 90 (tmax)
Capacité eau installation chauffage litres 1.0
Capacité du vase d'expansion chauffage litres 8
Pression prégonflage du vase d'expansion chauffage bar 1
Pression maxi d'exercice sanitaire bar 9 (PMW)
Pression mini d'exercice sanitaire bar 0.25
Débit d'eau à Dt 25°C l/min 13.4
Débit d'eau à Dt 30°C l/min 11.2 (D)
Degré de protection IP X5D
Tension d'alimentation V/Hz 230 V/50 Hz
Puissance électrique consommée W 80
Puissance électrique absorbée sanitaire W 80
Poids à vide kg 27
Type d'appareil
B
11BS
PIN CE 0461BR0841
B
A
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
2
1
cod. 3540Z443 - Rev. 01 - 02/2015
