5. CARATTERISTICHE E DATI TECNICI
Tabella. 3 - Legenda figure cap. 5
5.1 Vista generale e componenti principali

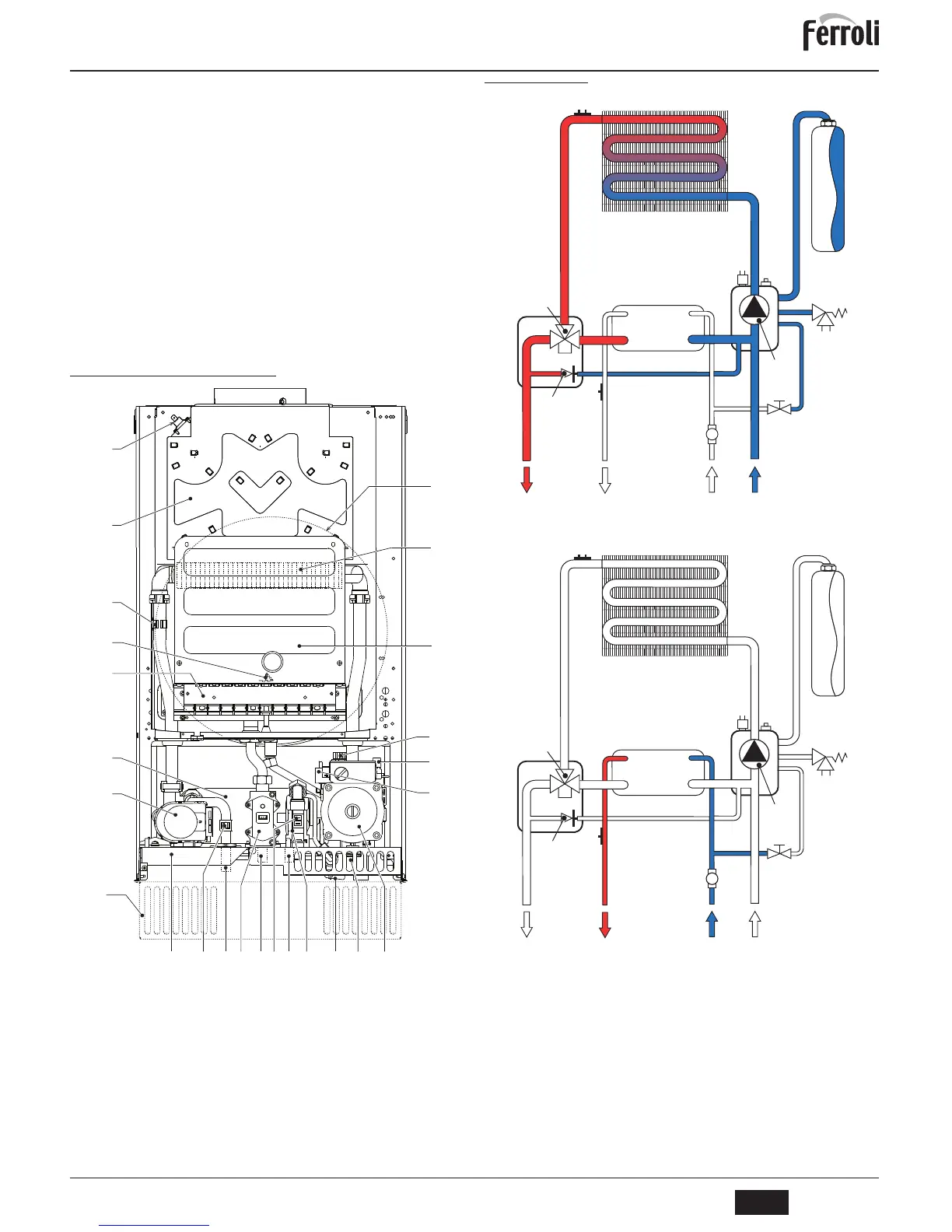

fig. 13 - Vista generale DIVAtech C 24 D
5.2 Circuito idraulico
fig. 14 - Circuito riscaldamento
fig. 15 - Circuito sanitario
7 Entrata gas 44 Valvola gas
8 Uscita acqua sanitaria 56 Vaso di espansione
9 Entrata acqua sanitaria 72 Termostato ambiente (non fornito)
10 Mandata impianto 74 Rubinetto di riempimento impianto
11 Ritorno impianto 78 Antirefoleur
14 Valvola di sicurezza 81 Elettrodo d’accensione e rilevazione
19 Camera combustione 95 Valvola deviatrice
22 Bruciatore 114 Pressostato acqua
27 Scambiatore in rame per riscaldamento e sanitario 126 Termostato fumi
32 Circolatore riscaldamento 138 Sonda esterna (non fornito)
36 Sfiato aria automatico 139 Cronocomando Remoto (opzionale)
37 Filtro entrata acqua fredda 194 Scambiatore acqua sanitaria
38 Flussostato 241 Bypass automatico
39 Limitatore di portata acqua 278 Sensore doppio (Sicurezza + Riscaldamento)
42 Sensore di temperatura sanitaria 290 Griglia antivento (opzionale)
44 32
114
36
14
19
27
81
95
278
42 38
37
10 8 7 9 11
194
39 74
22
126
78
56
290
56
27
14
74
32
38
1110 8
9
278
95
241 42
114 36
194
56
27
14
74
32
38
1110 8
9
278
95
241 42
114 36
194
