Ferroli DIVAtech C 24 D - Caractéristiques Et Données Techniques; Circuit Hydraulique; Vue Générale Et Composants Principaux

DIVAtech C 24 D
41
FR
5. CARACTÉRISTIQUES ET DONNÉES TECHNIQUES
Tableau 3 - Légende figures cap. 5

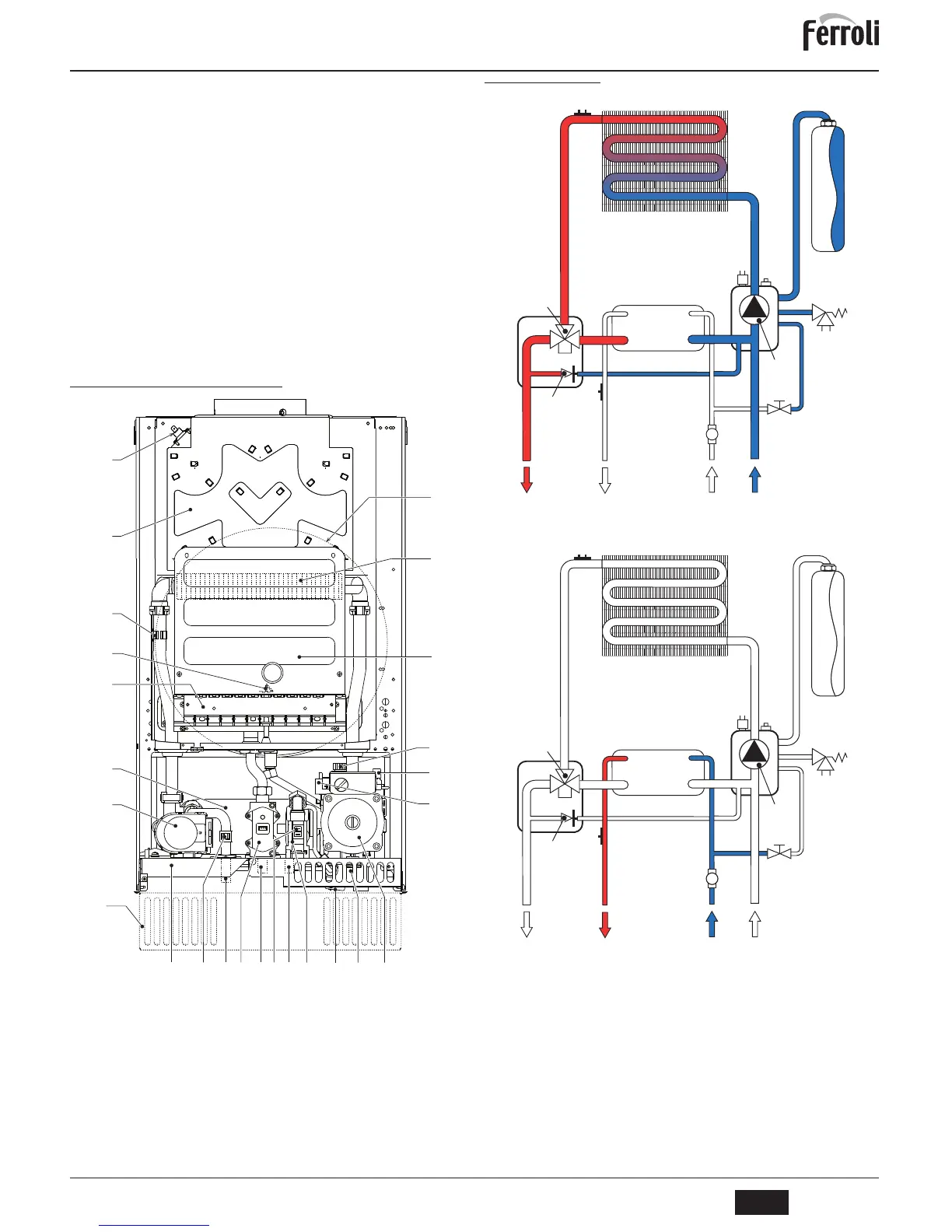

5.1 Vue générale et composants principaux
fig. 13 - Vue générale DIVAtech C 24 D
5.2 Circuit hydraulique
fig. 14 - Circuit Chauffage
fig. 15 - Circuit Sanitaire
7 Arrivée gaz 44 Vanne à gaz
8 Sortie eau chaude sanitaire 56 Vase d'expansion
9 Entrée eau chaude sanitaire 72 Thermostat d'ambiance (non fourni)
10 Départ installation 74 Robinet de remplissage installation
11 Retour installation 78 Antirefouleur
14 Soupape de sécurité 81 Électrode d'allumage et de détection
19 Chambre de combustion 95 Bypass
22 Brûleur 114 Pressostat manque d'eau
27 Échangeur en cuivre pour chauffage et eau chaude
sanitaire
126 Thermostat fumées
32 Circulateur circuit chauffage 138 Sonde externe (non fournie)
36 Vanne automatique de purge d'air 139 Chronocommande à distance (option)
37 Filtre entrée eau froide 194 Échangeur eau chaude sanitaire
38 Débitmètre 241 By-pass automatique
39 Limiteur de débit d'eau 278 Capteur double (sécurité + chauffage)
42 Capteur de température eau chaude sanitaire 290 Grille anti-vent (en option)
44 32
114
36
14
19
27
81
95
278
42 38
37
10 8 7 9 11
194
39 74
22
126
78
56
290
56
27
14
74
32
38
1110 8
9
278
95
241 42
114 36
194
56
27
14
74
32
38
1110 8
9
278
95
241 42
114 36
194
cod. 3540Z443 - Rev. 01 - 02/2015
