20
FR
cod. 3540Z902 - 01/2012 (Rev. 00)
Nettoyer soigneusement la chaudière et, le cas échéant, également la cheminée à la fin de chaque
période de fonctionnement ou périodiquement. Pour nettoyer la chaudière, il suffit d'ouvrir les deux
portes en fonte, ôter les grilles porte-charbon, puis, avec un écouvillon souple métallique, nettoyer
soigneusement la chambre de combustion et les différents passages des fumées. Ôter l'éventuelle
suie qui s'est déposée dans le tiroir à cendres. Contrôler également que les conduites d'évacuation
des produits de combustion et la cheminées soient propres et totalement étanches.
Contrôle périodique
Pour un fonctionnement correct et durable de l'appareil, il est nécessaire de faire effectuer par un
technicien qualifié un contrôle annuel qui prévoit les opérations suivantes :
• Contrôler et, si nécessaire nettoyer la chaudière et les passages de fumée comme indiqué
au paragraphe précédent.
• Vérifier les conditions des plaques du brûleur.
• Vérifier l'étanchéité de la porte de remplissage et du compartiment des cendres ; si néces-
saire, remplacer le joint.
• Les dispositifs de commande et de sécurité doivent fonctionner correctement.
• Le circuit d'évacuation des fumées doit être parfaitement efficace.
• Les conduits de fumée doivent être libres de tout obstacle et ne pas présenter de fuites
• La pression de l'eau dans l'installation à froid doit être d'environ 1 bar ; si ce n'est pas le cas,
ramener la pression à cette valeur.
• La pompe de circulation ne doit pas être bloquée.
• Le vase d'expansion doit être gonflé.
• Les brûleurs éventuels à granulés (avec kit optionnel) doivent être vérifiés selon les instruc-
tions fournies avec le brûleur.
5. CARACTÉRISTIQUES ET DONNÉES TECHNIQUES

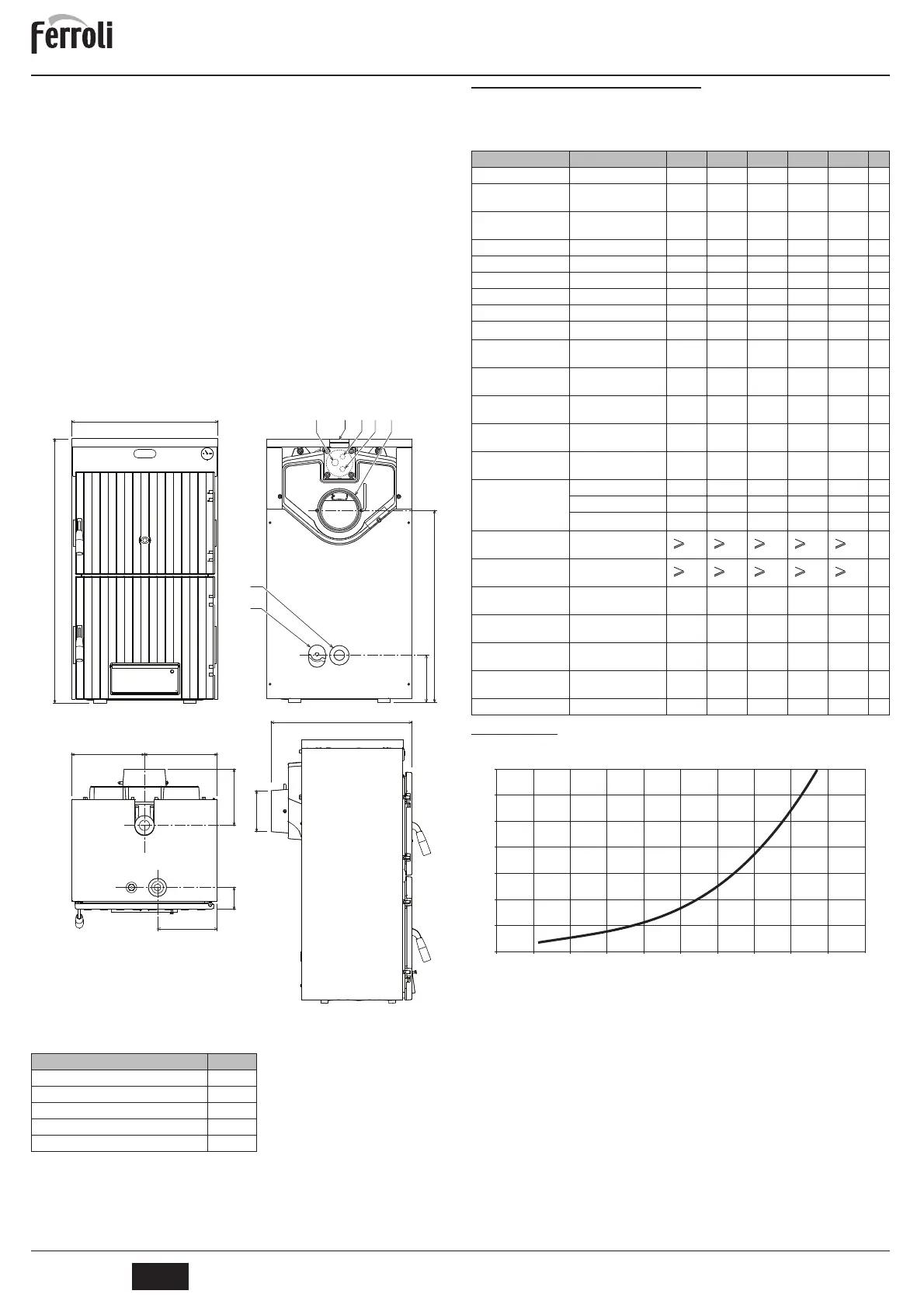

fig. 16 - Dimensions et raccordements
a1 Départ installation
a2 Retour installation
a3 Robinet de vidange installation
a4 Cheminée
a5 - a6 Fixations serpentin de sécurité
a7 Fixation gaine du serpentin de sécurité
5.1 Tableau des caractéristiques techniques
L'abréviation utilisée sur la plaque des caractéristiques techniques est indiquée dans la
colonne de droite.
5.2 Diagrammes
Perte de charge
fig. 17 - Perte de charge
Modèle L
SFL 3
510
SFL 4
620
SFL 5
730
SFL 6
840
SFL 7
950
520
940
L
A
684.5
167.5
260
260
201
78
213
a1a7 a5 a6 a4
a2
a3
Donnée Unité SFL 3 SFL 4 SFL 5 SFL 6 SFL 7
Puissance thermique bois kW 19 27 36 43 50 (P)
Puissance thermique
charbon
kW 22.5 32.5 42.5 52.5 62.5
(P)
Puissance thermique gra-
nulés
kW 22 30 36 42 48
(P)
Rendement bois % 77 78 78 78 78.5
Rendement charbon % 79 79.5 80 80.5 81
Rendement granulés % 87.6 87.7 87.7 87.7 87.8
Pression maxi de service bar 4 4 4 4 4
Contenu d'eau Lt. 26 30 34 38 42
Volume chambre
dm
3
48 68 88 108 128
Dimensions ouverture
pour charge bois/charbon
mm 384x210 384x210 384x210 384x210 384x210
Plage de réglage tem-
pérature bois/charbon
°C 30-90 30-90 30-90 30-90 30-90
Température maxi chauf-
fage bois/charbon
°C 95 95 95 95 95
Programmation tempéra-
ture recommandée
°C>60>60>60>60>60
Température minimum
retour chaudière
°C 50 50 50 50 50
Conditions ligne d'alimen-
tation eau
de refroidissement ser-
pentin de sécurité
Pression minimum
- bar 2.0 2.0 2.0 2.0 2.0
Débit minimum
- l/min1010101010
Température maxi
- °C 25 25 25 25 25
Durée d'une charge de
bois
h
2.5 2.5 2.5 2.5 2.5
Durée d'une charge de
charbon
h
4.5 4.5 4.5 4.5 4.5
Tirage minimum à la che-
minée Bois
Pa 12 14 16 18 20
Tirage minimum à la che-
minée Charbon
Pa8 10152025
Tirage minimum à la che-
minée Granulés
Pa 23 25 28 30 32
Classe d'efficacité
EN303-5
33333
Poids à vide kg 193 241 289 337 385
14
12
10
8
6
4
2
0
mbar
0
500
lt/h
1000 1500 1500 2000 2500 3000 3500 4000 4500
