SFL
7
IT
cod. 3540Z902 - 01/2012 (Rev. 00)
Al termine di ogni periodo di funzionamento o periodicamente, pulire accuratamente la caldaia e,
se necessario, anche il camino. Per la pulizia della caldaia è sufficiente aprire entrambe le porte
in ghisa, estrarre le griglie portacarbone, quindi, con uno scovolo flessibile metallico, pulire accu-
ratamente la camera di combustione ed i vari passaggi fumo. Togliere poi l'eventuale fuliggine de-
positatasi nel cenerario. Controllare anche che le tubazioni di scarico dei prodotti della
combustione ed il camino siano puliti ed a perfetta tenuta.
Controllo periodico
Per mantenere nel tempo il corretto funzionamento dell’apparecchio, è necessario far eseguire da
personale qualificato un controllo annuale che preveda le seguenti verifiche:
Controllare e, se necessario, pulire la caldaia e i passaggi fumo come indicato al paragrafo
precedente.
Verificare le condizioni delle piastre bruciatore.
Verificare la tenuta della porta di carico e del vano ceneri; se necessario, sostituire la guarni-
zione.
I dispositivi di comando e di sicurezza devono funzionare correttamente.
Il circuito di evacuazione fumi deve essere in perfetta efficienza.
I condotti ed il terminale fumi devono essere liberi da ostacoli e non presentare perdite
La pressione dell’acqua dell’impianto a freddo deve essere di circa 1 bar; in caso contrario
riportarla a questo valore.
La pompa di circolazione non deve essere bloccata.
Il vaso d’espansione deve essere carico.
Eventuale bruciatore a pellets (con kit opzionale) deve essere verificato secondo le istruzioni
fornite a corredo del bruciatore.

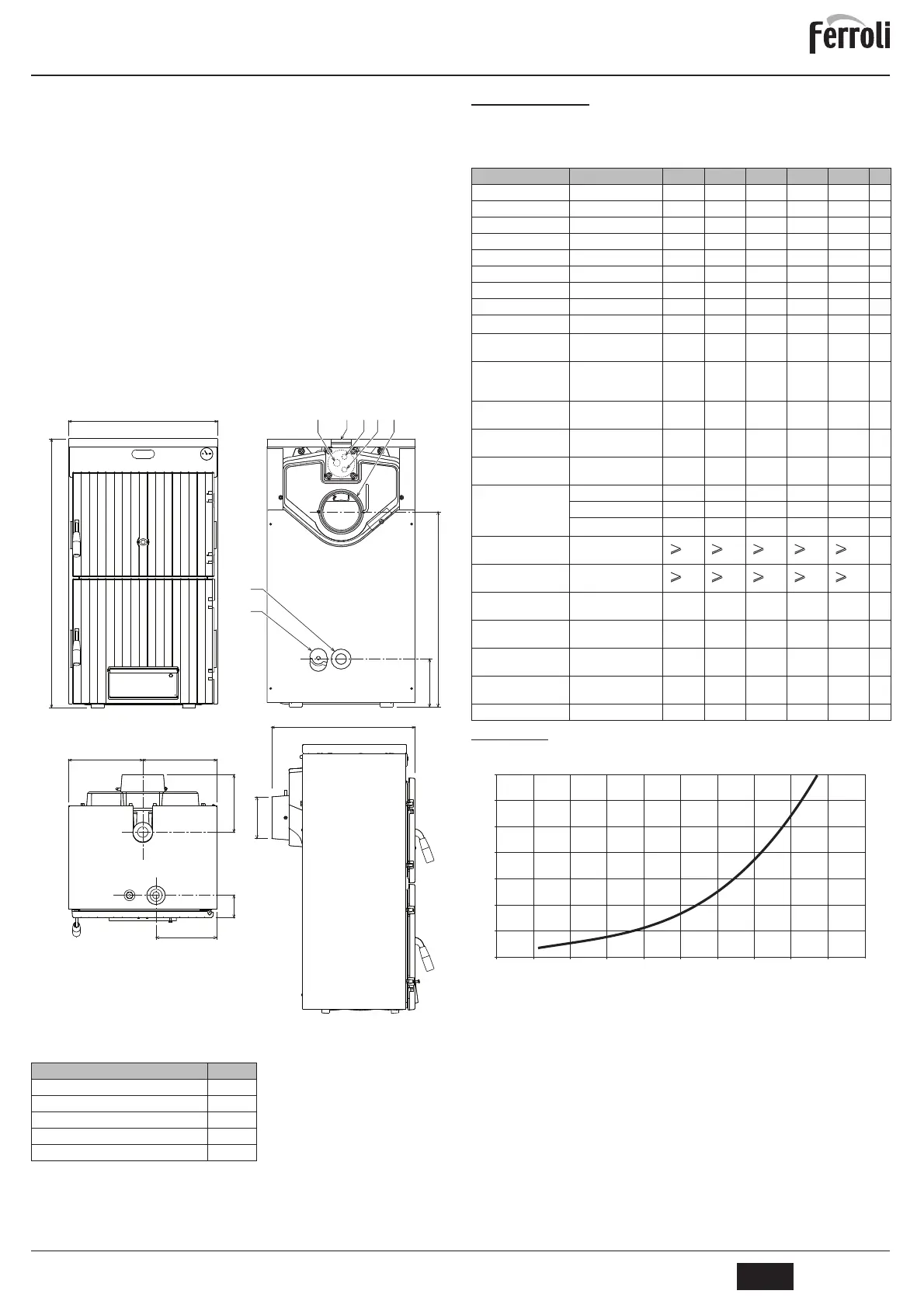

5. CARATTERISTICHE E DATI TECNICI
fig. 16 - Dimensioni e attacchi
a1 Mandata impianto
a2 Ritorno impianto
a3 Rubinetto di scarico impianto
a4 Camino
a5 - a6 Attacchi serpentino di sicurezza
a7 Attacco guaina serpentino di sicurezza
5.1 Tabella dati tecnici
Nella colonna a destra viene indicata l’abbreviazione utilizzata nella targhetta dati tecni-
ci.
5.2 Diagrammi
Perdita di carico
fig. 17 - Perdita di carico
Modello L
SFL 3
510
SFL 4
620
SFL 5
730
SFL 6
840
SFL 7
950
520
940
L
A
684.5
167.5
260
260
201
78
213
a1a7 a5 a6 a4
a2
a3
Dato Unità SFL 3 SFL 4 SFL 5 SFL 6 SFL 7
Potenza termica Legna kW 19 27 36 43 50 (P)
Potenza termica Carbone kW 22.5 32.5 42.5 52.5 62.5 (P)
Potenza termica Pellets kW 22 30 36 42 48 (P)
Rendimento Legna % 77 78 78 78 78.5
Rendimento Carbone % 79 79.5 80 80.5 81
Rendimento Pellet % 87.6 87.7 87.7 87.7 87.8
Pressione max. esercizio bar. 4 4 4 4 4
Contenuto acqua Lt. 26 30 34 38 42
Volume camera
dm
3
48 68 88 108 128
Dimensioni apertura di
carico Legna/Carbone
mm 384x210 384x210 384x210 384x210 384x210
Range di regolazione
temperatura Legna/Car-
bone
°C 30-90 30-90 30-90 30-90 30-90
Temperatura max. riscal-
damento Legna/Carbone
°C 95 95 95 95 95
Impostazione tempera-
tura raccomandata
°C>60>60>60>60>60
Temperatura minima
ritorno caldaia
°C 50 50 50 50 50
Requisiti linea di alimen-
tazione acqua
di raffreddamento serpen-
tino di sicurezza
Pressione minima
- bar 2.0 2.0 2.0 2.0 2.0
Portata minima
- l/min 10 10 10 10 10
Temperatura max
- °C 25 25 25 25 25
Durata di una carica a
legna
h
2.5 2.5 2.5 2.5 2.5
Durata di una carica a
carbone
h
4.5 4.5 4.5 4.5 4.5
Tiraggio minimo al
camino Legna
Pa 12 14 16 18 20
Tiraggio minimo al
camino Carbone
Pa 8 10 15 20 25
Tiraggio minimo al
camino Pellet
Pa 23 25 28 30 32
Classe di efficienza
EN303-5
33333
Peso a vuoto Kg 193 241 289 337 385
14
12
10
8
6
4
2
0
mbar
0
500
lt/h
1000 1500 1500 2000 2500 3000 3500 4000 4500
