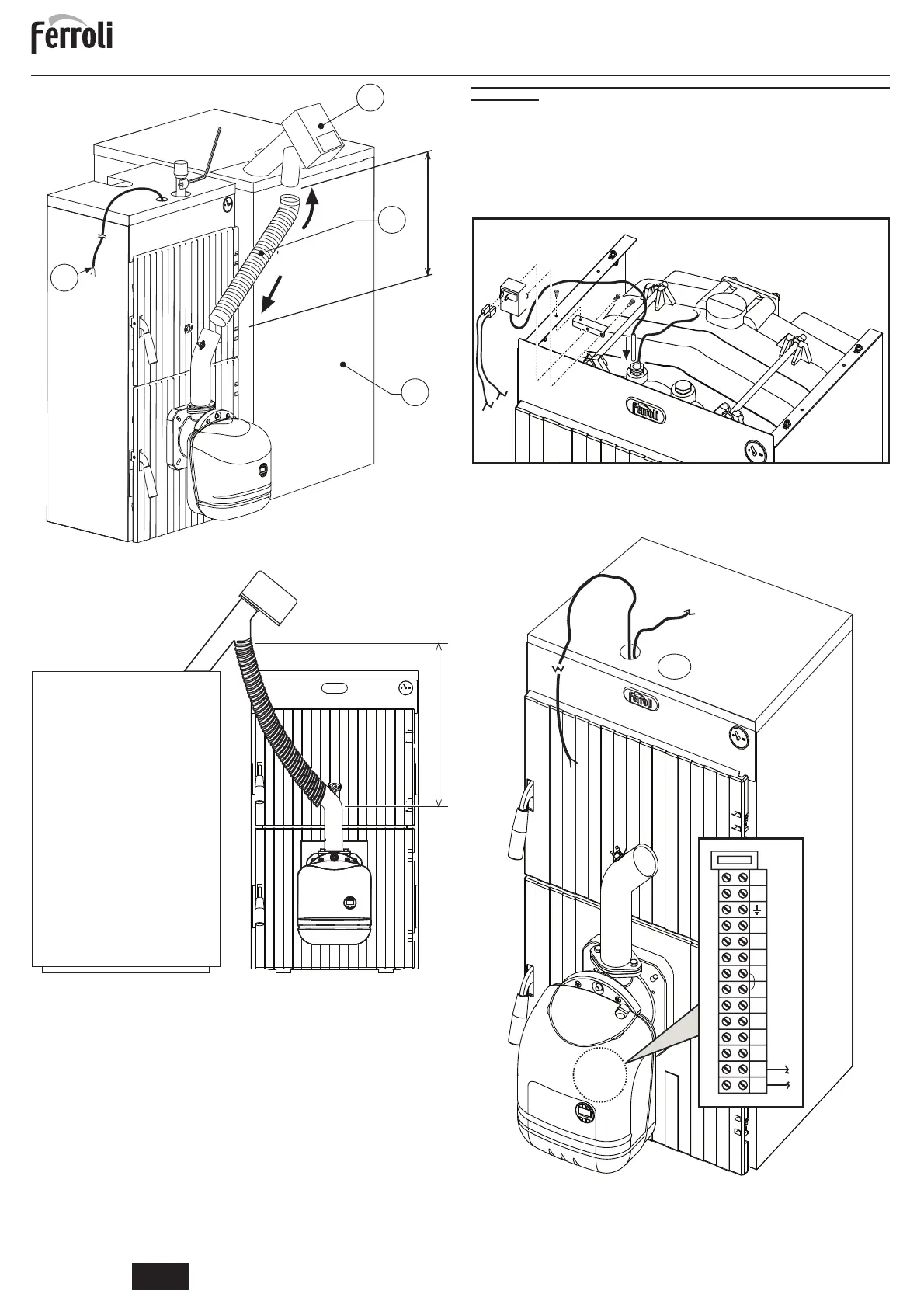

ábra 8
ábra 9
3.5 Üzembe helyezés Biztonsági termosztát készlet (opcionális) csak 14 pólusú
kapocsléccel
A „Biztonsági spirál” helyett igényelhetĘ „biztonsági termosztát” készlet, amit a pel-
lettel mĦködĘ kazánnal lehet használni.
A beépítéshez kövesse az alábbi utasításokat.
• Vegye le a kazán burkolatát.
• A fig. 10 ábrán bemutatott módon rögzítse a bilincset és a termosztátot.
• Illessze a hĘmérsékletszondát a megfelelĘ üregbe.
• Csatlakoztassa a fastonokat a termosztátra.
ábra 10
• Helyezze vissza a kazán burkolatát, és a fig. 11 ábrán bemutatott módon vezesse
át a vezetéket a furaton.
• Csatlakoztassa a vezetéket az égĘ belsejében lévĘ kapocsléc 13. és 14. kapcsaira.
ábra 11
Y
W
X
min. 600
E
min. 600
L
N
4
5
6
7
8
9
10
11
12
13
14
3.15 A
