cod. 3540Z902 - 01/2012 (Rev. 00)
Minden mĦködési periódus végén, vagy rendszeresen gondosan tisztítsa meg a kazánt, és, ha
szükséges, a kéményt is. A kazán tisztításához elég mindkét öntvény ajtót kinyitni, kivenni a szén-
tartó rácsot, majd egy flexibilis fémkefével gondosan megtisztítani az égéskamrát és a különféle
füst járatokat. Ezután távolítsa el a hamu térben esetleg lerakódott kormot. EllenĘrizze azt is, hogy
az égéstermék kitároló csövek és a kémény tiszták és tökéletesen szigeteltek legyenek.
Rendszeres ellenĘrzés
A berendezés jó mĦködésének biztosításához egy szakember évente az alábbi teszteket magá-
ban foglaló ellenĘrzést kell végezzen:
• EllenĘrizze, és ha szükséges, az elĘzĘ fejezetben leírt módon tisztítsa meg a füstjáratokat.
• EllenĘrizze az égĘlapok állapotát.
• EllenĘrizze a betöltĘajtó és a hamuüreg tömítéseit; ha szükséges, cserélje ki a tömítéseket.
• A szabályozó és biztonsági eszközök megfelelĘen kell mĦködjenek.
• A füstelvezetĘ kör hatékonysága tökéletes kell legyen.
• A füstvezetékek és végelemek akadályoktól mentesek kell legyenek, és nem szivároghat-
nak.
• A hideg berendezés nyomása kb. 1 bar kell legyen; ellenkezĘ esetben állítsa erre az értékre.
• A keringetĘ szivattyú nem lehet leblokkolva.
• A tágulási tartály feltöltött kell legyen.
• Az esetleges pellettes égĘfejet (opcionális készlettel) az égĘfejjel együtt leszállított utasítá-
sok szerint kell ellenĘrizni.
5. MĥSZAKI JELLEMZėK ÉS ADATOK

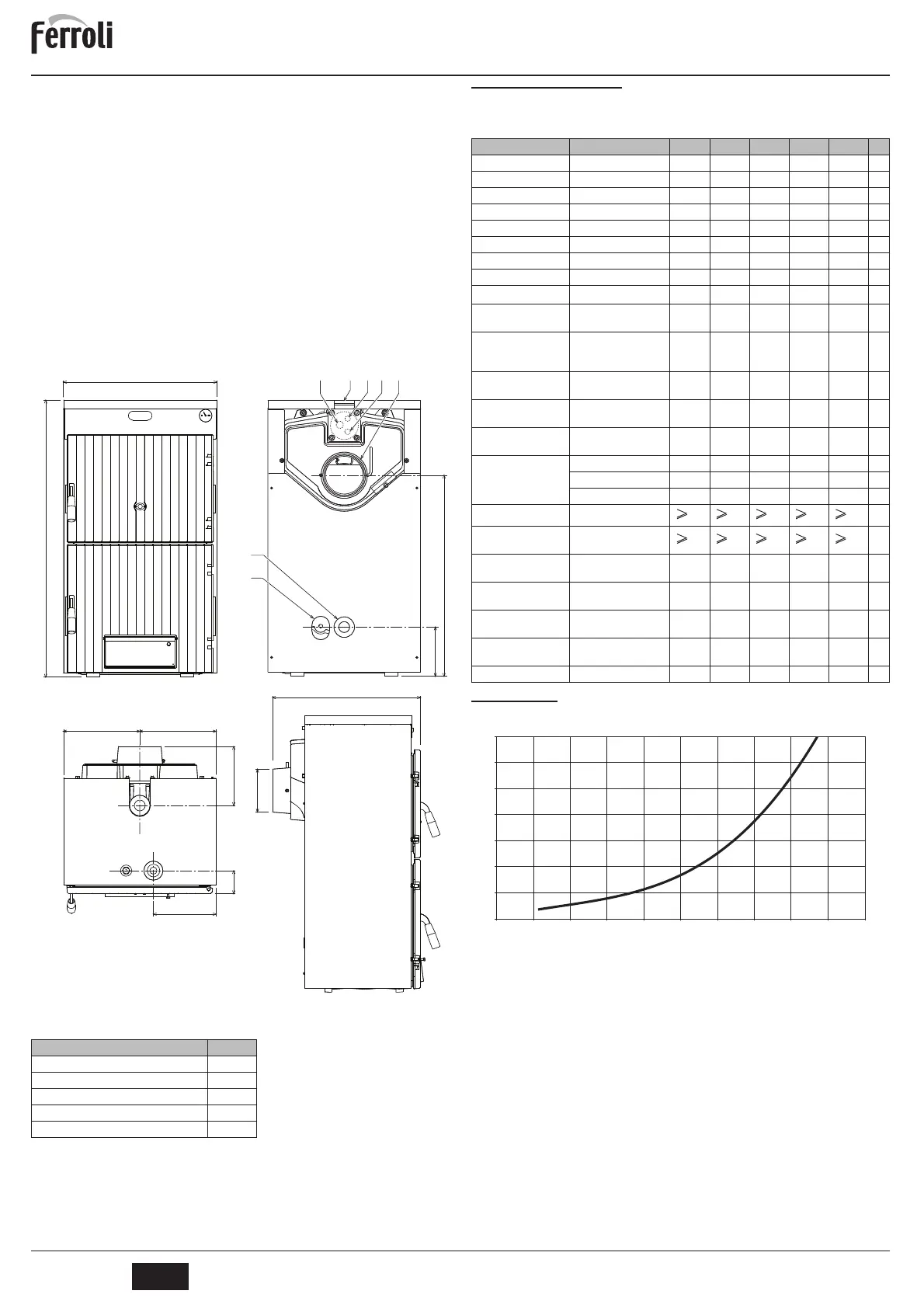

ábra 16 - Csatlakozók méretei
a1 Berendezés elĘremenĘ irány
a2 Berendezés visszatérĘ irány
a3 Berendezés leeresztĘ csapja
a4 Kémény
a5 - a6 Biztonsági spirál csatlakozója
a7 Biztonsági spirálburkolat csatlakozója
5.1 MĦszaki adatok táblázata
A jobb oldali táblázatban megadjuk a mĦszaki adattáblán használt rövidítést.
5.2 Diagrammok
Töltés veszteség
ábra 17 - Töltésveszteség
Modell L
SFL 3
510
SFL 4
620
SFL 5
730
SFL 6
840
SFL 7
950
520
940
L
A
684.5
167.5
260
260
201
78
213
a1a7 a5 a6 a4
a2
a3
Adat Egység SFL 3 SFL 4 SFL 5 SFL 6 SFL 7
HĘteljesítmény, fa kW 19 27 36 43 50 (P)
HĘteljesítmény, szén kW 22,5 32,5 42,5 52,5 62,5 (P)
HĘteljesítmény, pellet kW 22 30 36 42 48 (P)
Hatásfok, fa % 77 78 78 78 78,5
Hatásfok, szén % 79 79,5 80 80,5 81
Hatásfok, pellet % 87,6 87,7 87,7 87,7 87,8
Max. üzemelési nyomás bar 4 4 4 4 4
Víztartalom l 26 30 34 38 42
Kamra térfogata
dm
3
48 68 88 108 128
TöltĘnyílás méretei, fa/
szén
mm 384x210 384x210 384x210 384x210 384x210
HĘmérséklet-sza-
bályozási tartomány, fa/
szén
°C 30-90 30-90 30-90 30-90 30-90
Max. fĦtési hĘmérséklet,
fa/szén
°C 95 95 95 95 95
Ajánlott hĘmérséklet-
beállítás
°C >60 >60 >60 >60 >60
Kazán minimális vissza-
térĘ hĘmérséklete
°C 50 50 50 50 50
A biztonsági spirál
hĦtĘvíz tápvezetékére
vonatkozó elĘírások
Minimális nyomás
- bar 2,0 2,0 2,0 2,0 2,0
Minimális hozam
- l/perc1010101010
HĘmérséklet max
- °C 25 25 25 25 25
IdĘtartam egy töltet fával h
2,5 2,5 2,5 2,5 2,5
IdĘtartam egy töltet szén-
nel
h
4,5 4,5 4,5 4,5 4,5
Minimum kéményhuzat,
fa
Pa 12 14 16 18 20
Minimum kéményhuzat,
szén
Pa 8 10 15 20 25
Minimum kéményhuzat,
pellet
Pa 23 25 28 30 32
EN303-5 hatékonysági
osztály
33333
Súly üresen kg 193 241 289 337 385
14
12
10
8
6
4
2
0
mbar
0
500
lt/h
1000 1500 1500 2000 2500 3000 3500 4000 4500
