Collegamento MASTER-SLAVE
La scheda dell’unità permette la condivisione con altre unità dei segnali di comando provenienti da un unico controllo
mediante la logica del Master-Slave.
L’ unità Master riceve i segnali dal telecomando e li trasmette alle unità Slave che avranno le medesime impostazioni
che sono:
-Accensione\Spegnimento
-Modo di funzionamento
-Velocità del ventilatore
-Temperatura di Set Point
-Impostazione aletta
-Attivazione funzione Sleep
Per il collegamento è necessario intervenire sulla scheda di controllo dell’unità. Il collegamento tra diverse unità
va fatto utilizzando cavi tipo bipolare. Si raccomanda di mantenere le polarità A e B indicate sulla morsettiera CN5
(fig.6).
Il massimo numero di unità collegabili è di 32 unità.
AUTO
FAN
ON
CANCEL OFF
MODE
SLEEP
LOUVER
SWING
TIMER FUNCTION
23
18:88
AM
PM OFF
ON
°C
AUTO
23
18:88
AM
PM OFF
ON
°C
AUTO
FAN
ON
CANCEL OFF
MODE
SLEEP
LOUVER
SWING
TIMER FUNCTION
23
18:88
AM
PM OFF
ON
°C
AUTO
23
18:88
AM
PM OFF
ON
°C

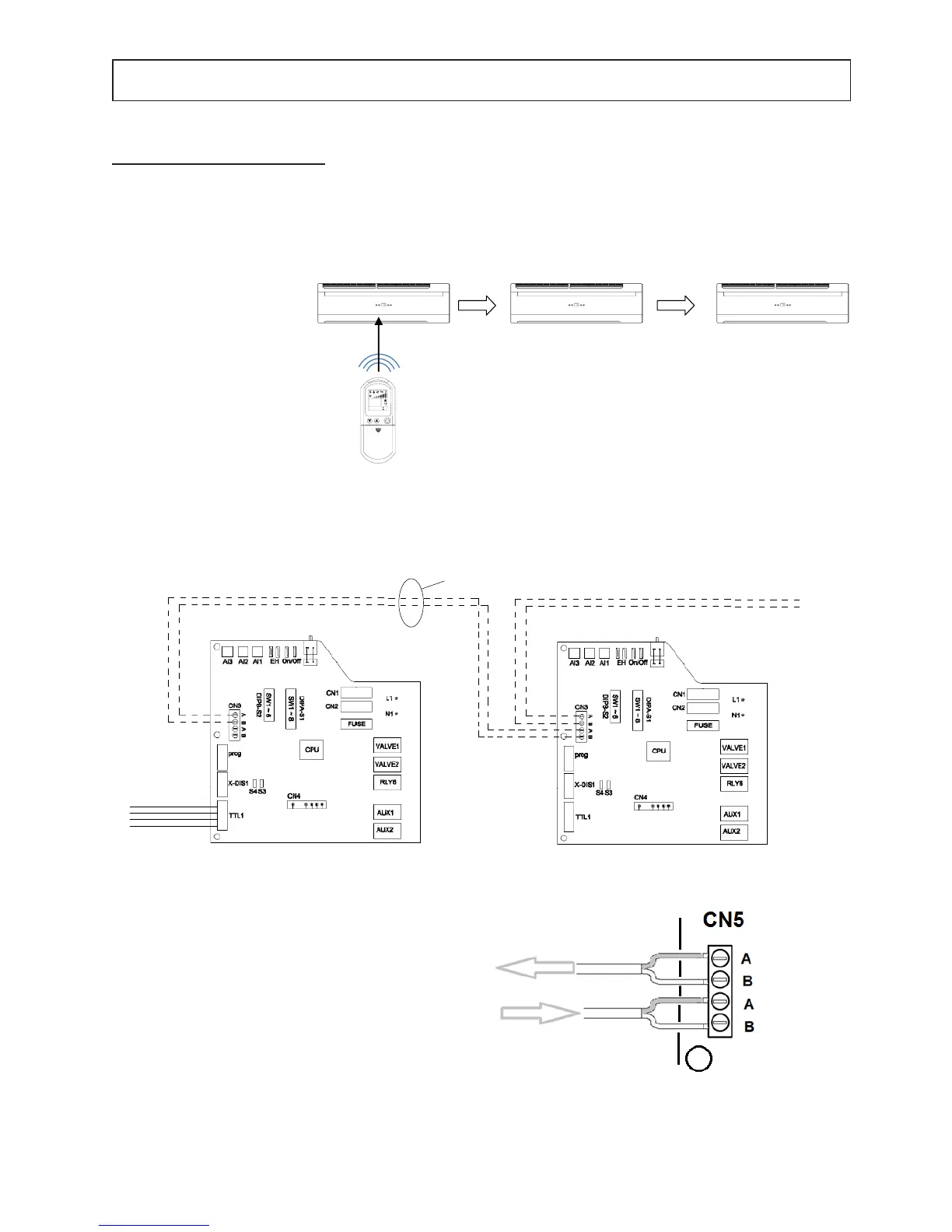

Fig. 6
Sezione cavo 0,75mm
2
Segnale allo SLAVE successivo
Segnale dal MASTER o dallo SLAVE precedente
