Ferroli VTP 15 - Collegamento Idraulico

9

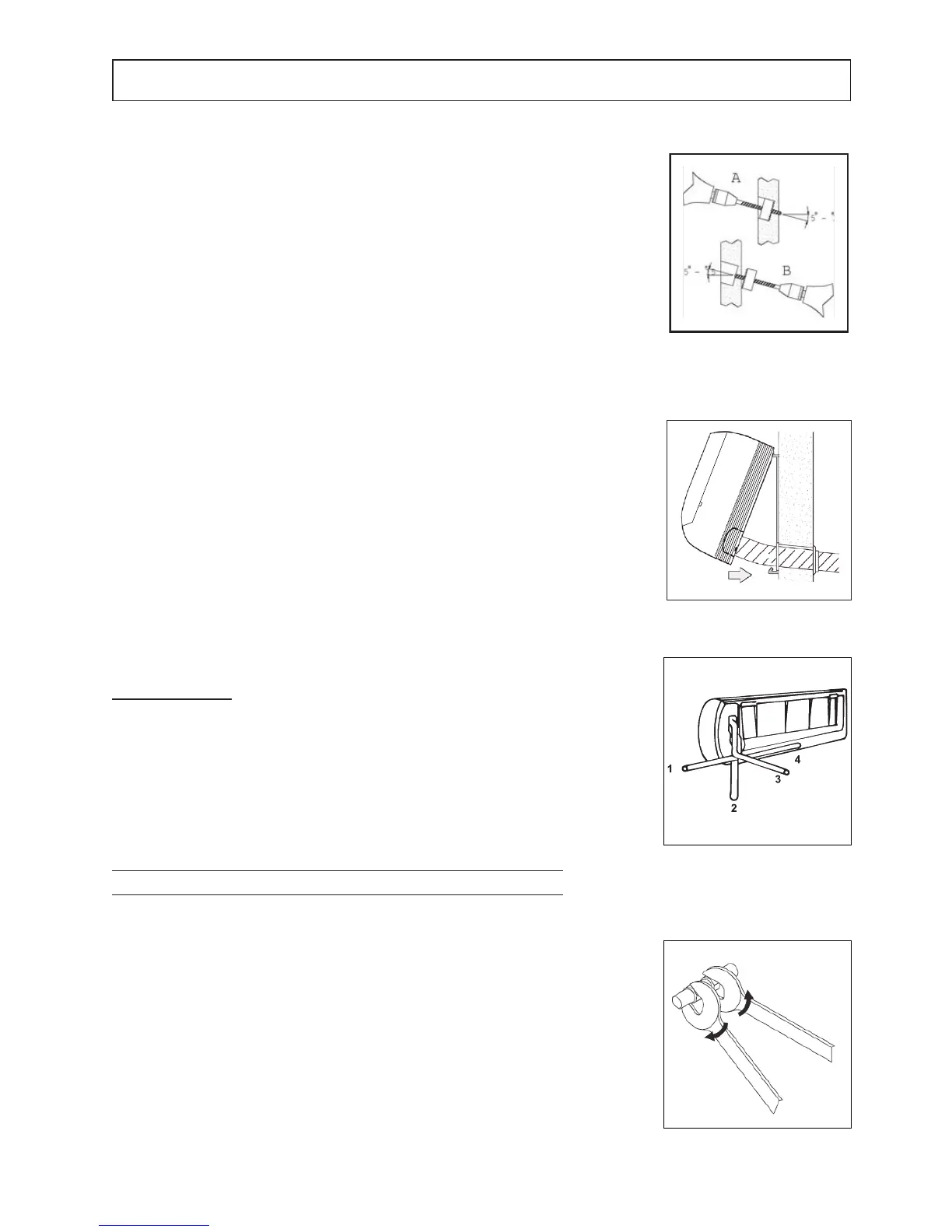

INSTALLAZIONE
Procedere come di seguito riportato:
1 Posizionare la piastra sulla parete all'altezza opportuna e fissarla
mantenendola il più orizzontale possibile (usare una livella).
2 Contrassegnare la posizione dei fori di fissaggio.
3 Con l'ausilio di un trapano ed una punta Ø8 mm, eseguire i fori per il
fissaggio ed inserirvi i tappi ad espansione.
4 Scegliere il lato d'uscita dei tubi di collegamento. Si consiglia di utilizzare
l'uscita dietro a destra. Qualora vi fossero necessità diverse consultare il
paragrafo "ALTRE INSTALLAZIONI".
5 Eseguire un foro Ø70 mm sulla parete (Fig.4), leggermente discendente
verso l'esterno, iniziando a forare da un lato del muro (A) e terminando dal
lato opposto (B) per evitare rotture anomale del muro stesso.
6 fissare la piastra, con le relative viti, ai quattro fori eseguiti in precedenza.
7 Sollevare e ruotare con cura i tratti di tubo necessari per il collegamento
con l'unità esterna e farli passare attraverso il foro.
8 Far passare il tubo scarico condensa attraverso lo stesso foro. Secondo le
esigenze personali tale tubo può essere convogliato anche in altre direzioni,
a condizione che sia sempre rispettata una minima pendenza per consentire
il regolare deflusso della condensa.
9 Appendere in modo sicuro l'unità interna ai ganci della piastra di fissaggio.
10 Controllare le condizioni di fissaggio muovendo l'unità verso destra e
verso sinistra.
NB: Per facilitare l'operazione di fissaggio dell'unità alla piastra, tenere
sollevata la parte inferiore dell'unità e poi abbassarla in posizione
perpendicolare accompagnando la guaina (Fig.5).
Si lascia comunque all'esperienza dell'installatore il perfezionamento di tutte
le operazioni a seconda delle esigenze specifiche.
Altre installazioni.
L’unità può essere installata anche nelle seguenti posizioni;
1 Fig.6. Con uscita lateralmente
2 Fig.6. Con uscita verso il basso
3 Fig.6. Con uscita dietro
4 Fig.6. Con uscita lateralmente a sinistra (consigliata)
COLLEGAMENTO IDRAULICO
Fig. 4
Fig. 5
Fig. 6
Fig. 7
L'unità è provvista di attacchi idraulici con filettatura 1/2” F a tenuta piana. Si
raccomanda l’utilizzo di guarnizioni per garantire la tenuta.
COLLEGAMENTI
La scelta ed il dimensionamento delle linee idrauliche è demandato per
competenza al progettista, che dovrà operare secondo le regole della buona
tecnica e delle legislazioni vigenti.
- posizionare le linee idrauliche
- serrare le connessioni utilizzando il metodo “chiave contro chiave” (Fig.7)
- verificare l’eventuale perdita di liquido
- rivestire le connessioni con materiale isolante
Le linee idrauliche e le giunzioni devono essere isolate termicamente.
Evitare isolamenti parziali delle tubazioni. Evitare di stringere troppo per non
danneggiare l’isolamento.
