INSTALLAZIONE
INSTALLAZIONE DELL’UNITA’
Scelta del luogo di Installazione Nel rispetto delle condizioni
evidenziate a fianco (Fig. 1), posizionare l'unità il più basso
possibile, garantendo comunque i 15cm di spazio libero
al di sopra dell'unità. Prima di procedere al fissaggio alla
parete verificare che il muro sia in grado di sopportare il peso
dell'unità, il flusso dell'aria non sia ostacolato da tende o altro e
che la posizione sia idonea a garantire una diffusione ottimale
dell'aria nella stanza.
Imballo
1. Tagliare le due regge in nylon.
2. Aprire il lato superiore dell'imballo.
3.Afferrare l'unità e sollevarla fino ad ottenerne l'estrazione
completa dall'imballo stesso.
4. Togliere le protezioni laterali e sfilare l'involucro in nylon.
Installazione. Una volta scelto dove posizionare l'unità
interna, utilizzare la piastra di fissaggio come dima in modo da
individuare l'esatta posizione per i tappi ad espansione e per il
foro di passaggio attraverso la parete.
L’involucro in plastica dell’ unità è provvisto di pre-tranciati (1.Fig.3) che, se
necessario, possono essere rimossi per consentire il passaggio delle linee
idrauliche e dei cavi.

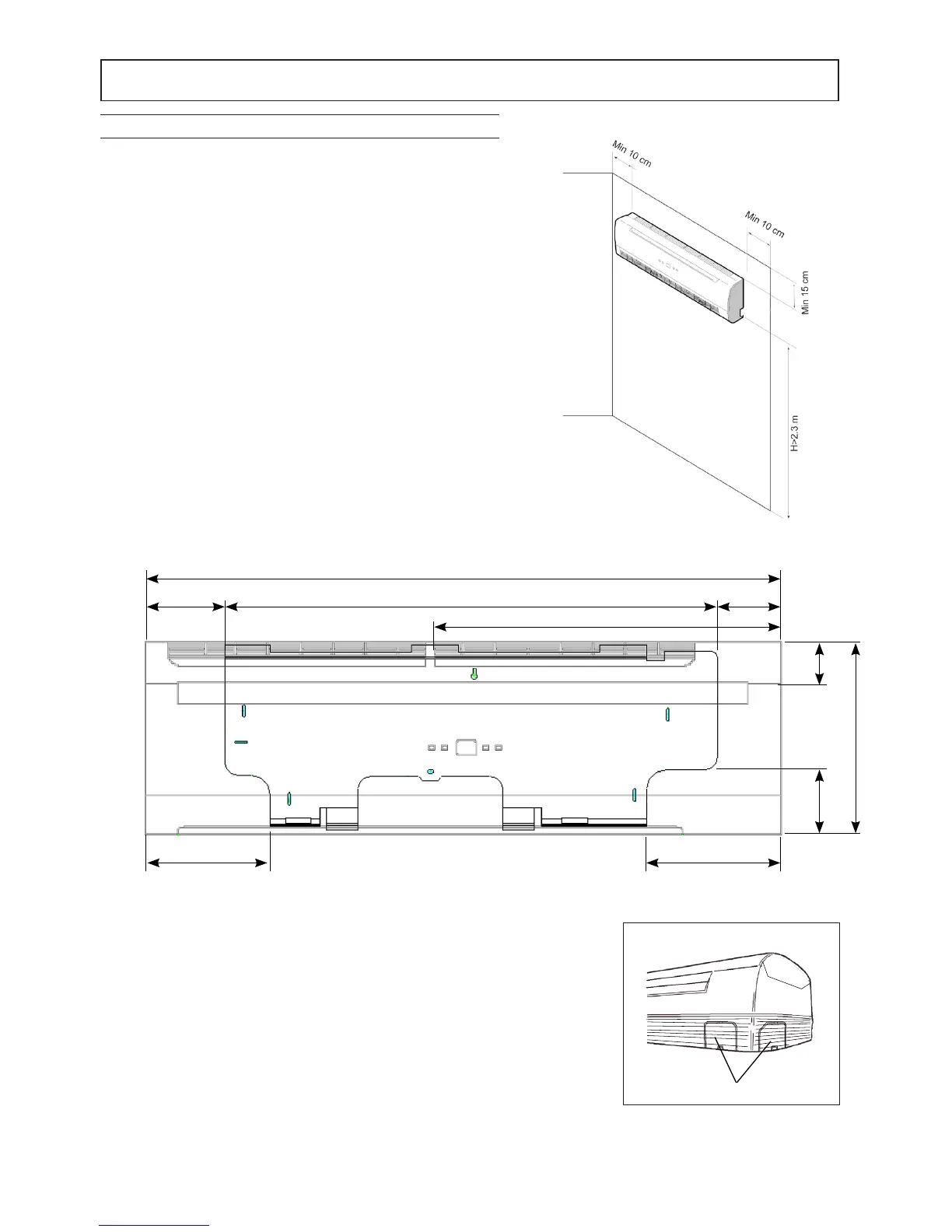

Fig. 1
Fig. 2
Fig. 3
110 172
35 786
434
55
876
300
85 60
1
